MSO1154HD-S oscyloskop cyfrowy 4x150MHz 2,5GSa/s 12 bitów z 16 kanałowym analizatorem stanów logicznych + generator funkcyjny UniT

Oscyloskop cyfrowy UNI-T MSO1154HD-S to profesjonalne, wysoce zintegrowane urządzenie pomiarowe typu 9-w-1, zaprojektowane z myślą o inżynierach, projektantach zaawansowanej elektroniki oraz serwisantach. Idealnie sprawdza się w kompleksowej diagnostyce obwodów, badaniu integralności zasilania oraz dekodowaniu cyfrowych protokołów komunikacyjnych. Najważniejsze parametry tego modelu to szerokie pasmo analogowe 150 MHz, wysoka częstotliwość próbkowania w czasie rzeczywistym do 2.5 GSa/s oraz potężna pamięć akwizycji wynosząca aż 100 Mpts. Wyróżnikiem urządzenia jest precyzyjny, 12-bitowy przetwornik ADC, który znacząco redukuje szumy i pozwala na obserwację najdrobniejszych anomalii i detali sygnału. Model ten wyposażono w 4 kanały analogowe oraz obsługę 16 kanałów cyfrowych, co umożliwia jednoczesną, równoległą analizę złożonych systemów mikrokontrolerowych.

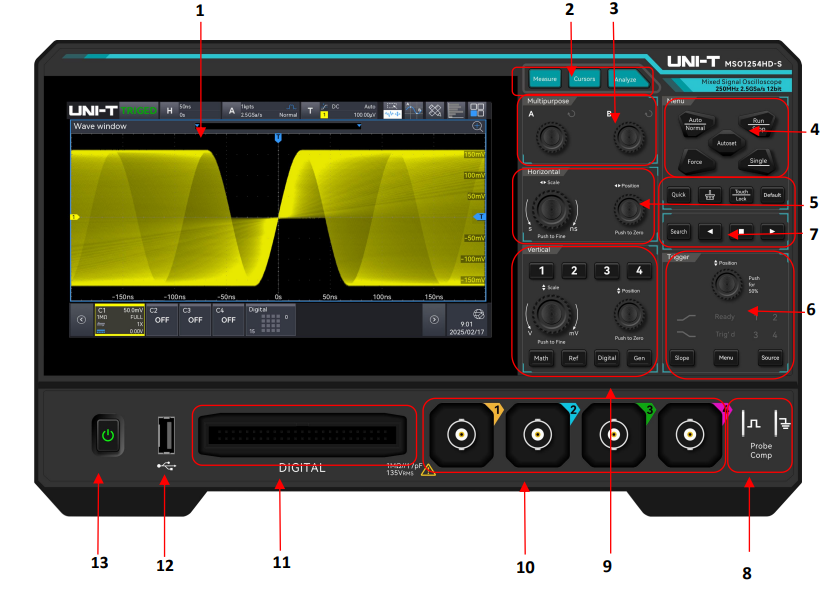

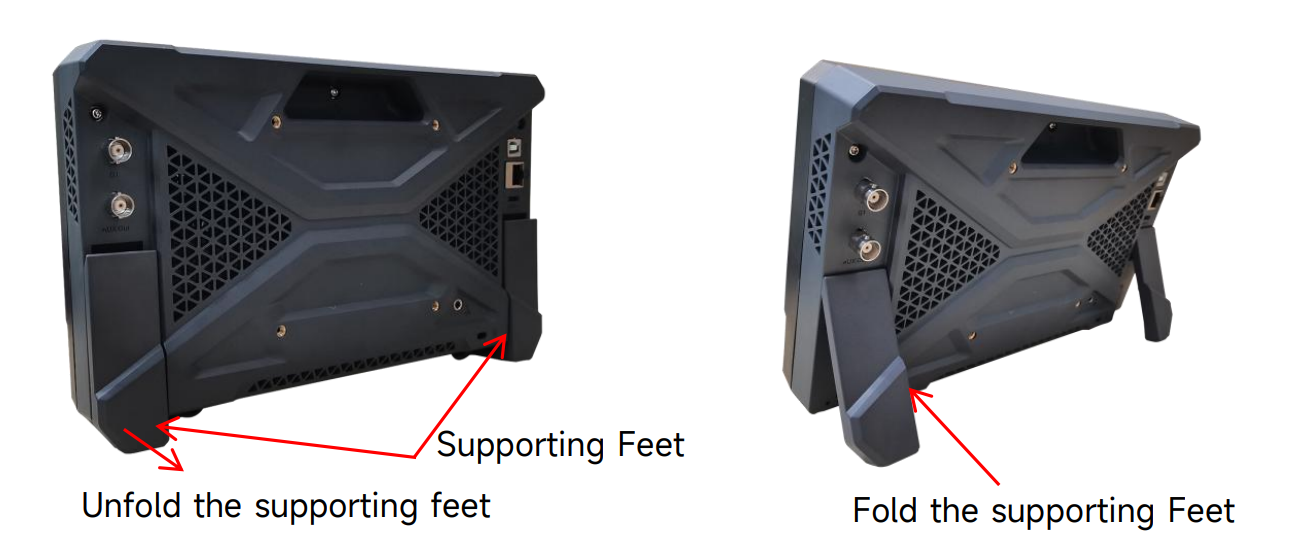

Z zewnątrz urządzenie wyróżnia się niezwykle nowoczesną, ultrasmukłą obudową o grubości zaledwie 4,9 cm i niskiej wadze 1,56 kg, co gwarantuje oszczędność cennego miejsca na stanowisku laboratoryjnym. Obudowa z matowego tworzywa w odcieniach czerni i metalicznej szarości wyposażona jest w rozkładane nóżki wsporcze oraz interfejs montażowy VESA umożliwiający montaż na ścianie lub ramieniu roboczym. Front oscyloskopu to przede wszystkim duży, 7-calowy pojemnościowy ekran dotykowy o rozdzielczości HD, który pozwala na wygodną nawigację za pomocą gestów, skalowanie, przesuwanie czy rysowanie stref wyzwalania. Dla zwolenników klasycznej obsługi pozostawiono również zestaw ergonomicznych, precyzyjnych enkoderów i podświetlanych przycisków funkcyjnych. Przełomową nowością jest sposób zasilania – model obsługuje standard USB Type-C PD, co pozwala na uruchomienie go w terenie za pomocą zwykłego powerbanku o mocy minimum 65W. Technologia Ultra Phosphor 3.0 gwarantuje odświeżanie przebiegów z prędkością do 1 000 000 wfms/s przy 256 poziomach gradacji jasności, co ułatwia wyłapywanie sporadycznych zakłóceń. Oscyloskop oferuje m.in. sprzętowe przyspieszenie testów masek, pełną obsługę interfejsu przeglądarkowego WebServer oraz zaawansowaną analizę FFT do 1M punktów w formie kaskadowej.

Nowoczesny design obudowy Dwustronna, smukła konstrukcja zapewniająca nowoczesny i kompaktowy kształt. Wymiary: 28,2 cm × 17,5 cm × 4,9 cm

Zasilanie przez port Type-C Seria MSO1000HD wykorzystuje najnowszą metodę zasilania przez złącze Type-C. Gdy na zewnątrz nie ma dostępu do źródła zasilania, urządzenie może być zasilane za pomocą powerbanku (przenośnej ładowarki).

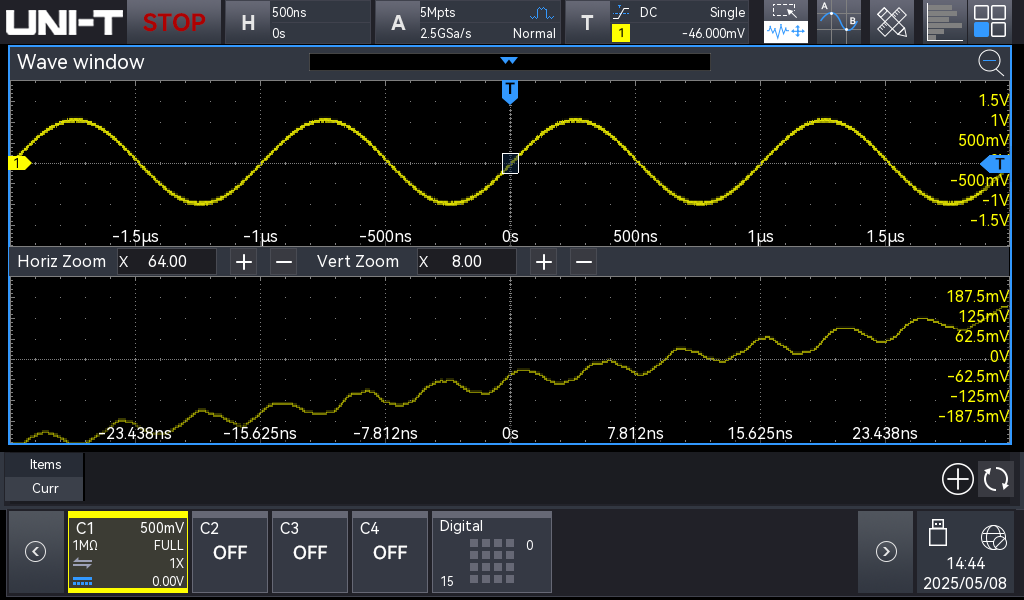

Rozszerzona rozdzielczość 16-bit Wyższa precyzja, niższy poziom szumów własnych. W 16-bitowym trybie wysokiej rozdzielczości, poprzez połączenie 12-bitowego przetwornika ADC z 4-bitowym ERES (rozszerzona rozdzielczość), dokładność pomiaru ulega znacznemu ulepszeniu, precyzyjnie wyświetlając drobne szczegóły przebiegów. Skutecznie tłumi to szumy pozapasmowe i redukuje zakłócenia własne oscyloskopu w stosunku do rzeczywistego sygnału, zapewniając tym samym bardziej precyzyjne pomiary przy jednoczesnym zwiększeniu liczby bitów próbkowania.

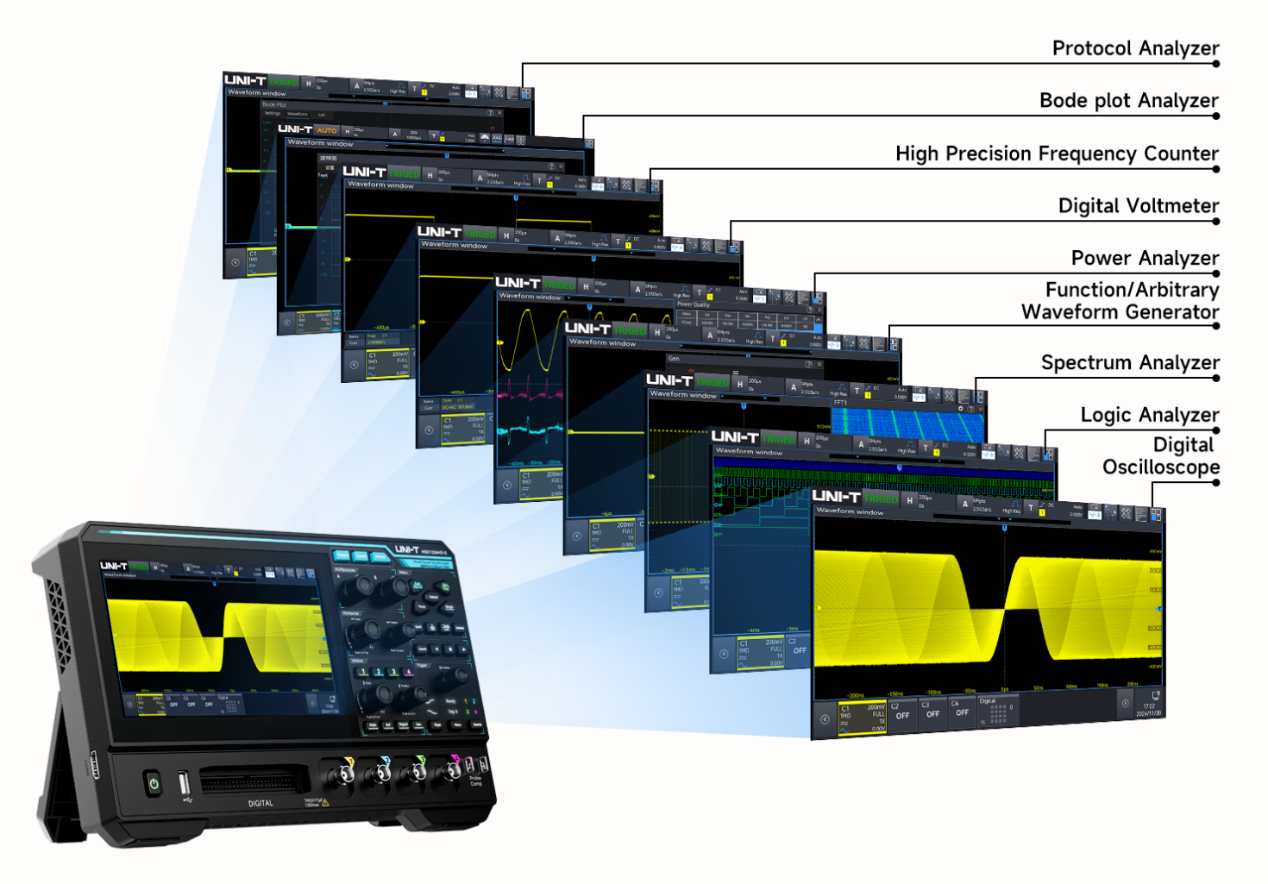

Wszechstronne urządzenie pomiarowe - Oscyloskop - Analizator stanów logicznych - Generator przebiegów funkcyjnych/arbitralnych - Analizator widma - Analizator protokołów - Analizator parametrów zasilania - Analizator charakterystyk Bode'go - Precyzyjny miernik częstotliwości - Cyfrowy woltomierz

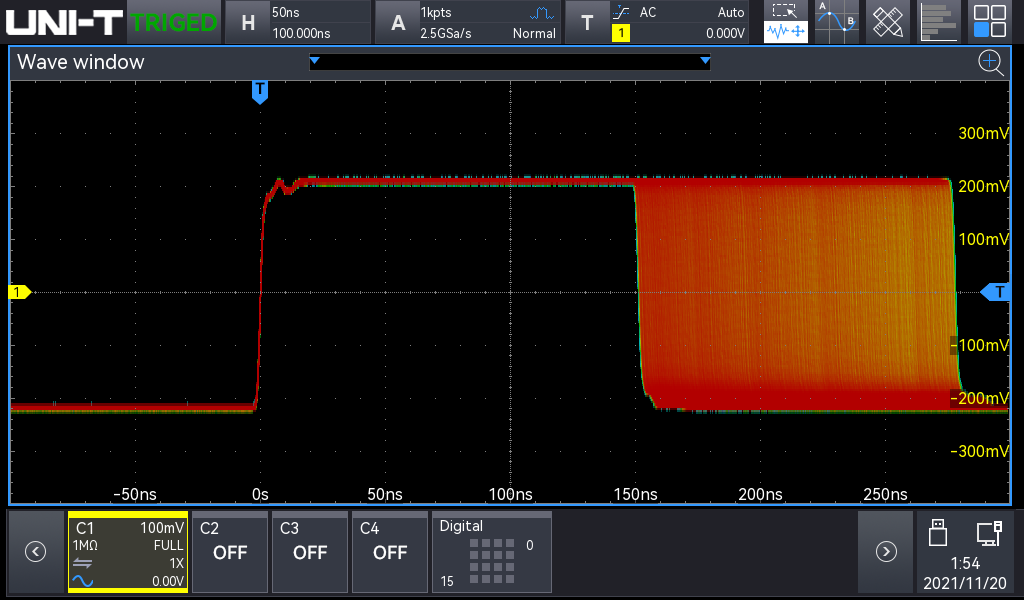

Ultra Phosphor 3.0 Obsługuje równoległe mapowanie wykresów dla 8 kanałów, szybkość przetwarzania wynosi do 20 Gbps, szybkość przechwytywania przebiegów sięga 200 000 wfms/s, a w trybie sekwencyjnym do 1 000 000 wfms/s.

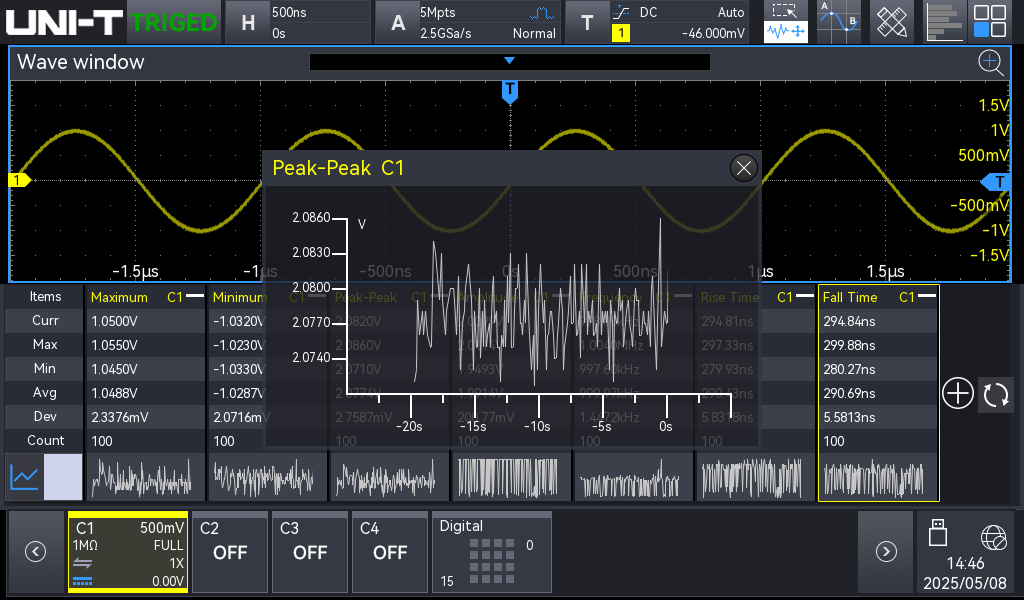

56 rodzajów pomiarów: Pomiary, Statystyki, Wykresy Trendów 56 rodzajów precyzyjnych, automatycznych pomiarów parametrów obejmujących wiele wymiarów, takich jak napięcie, częstotliwość, faza i moc. Posiada również zintegrowane, zaawansowane statystyki parametrów oraz funkcje analizy wizualizacji wykresów trendów, zapewniając kompleksowe i wielowymiarowe wyświetlanie zmian charakterystyki sygnału, co pozwala na profesjonalny, głęboki wgląd i wydajną interpretację danych.

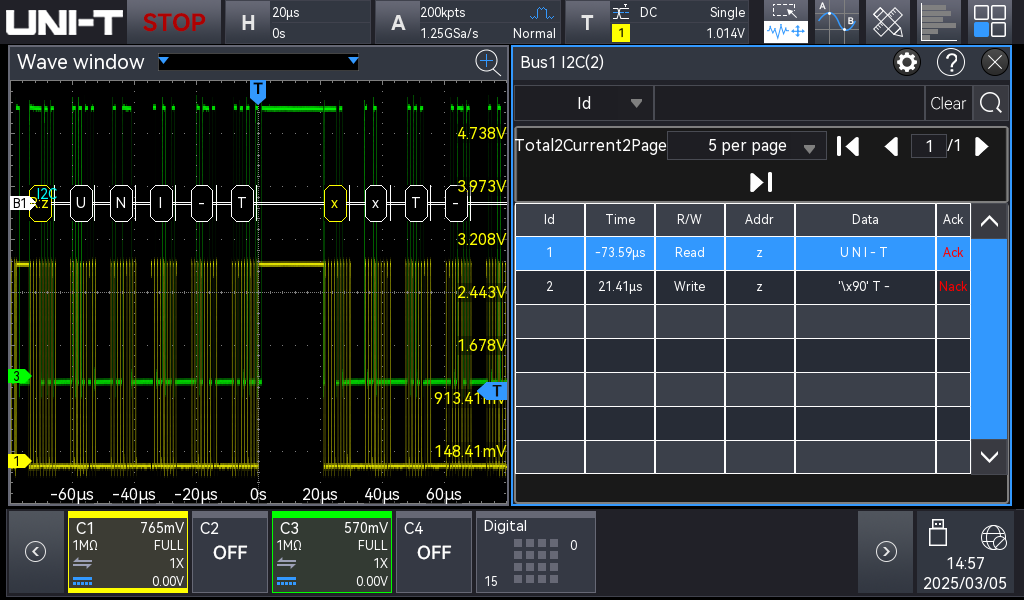

Dekodowanie i wyzwalanie protokołów Obsługuje 7 rodzajów popularnych protokołów, w tym: - Systemy wbudowane: UART, I2C, SPI - Motoryzacja: CAN, CAN-FD, LIN - Audio: Audio

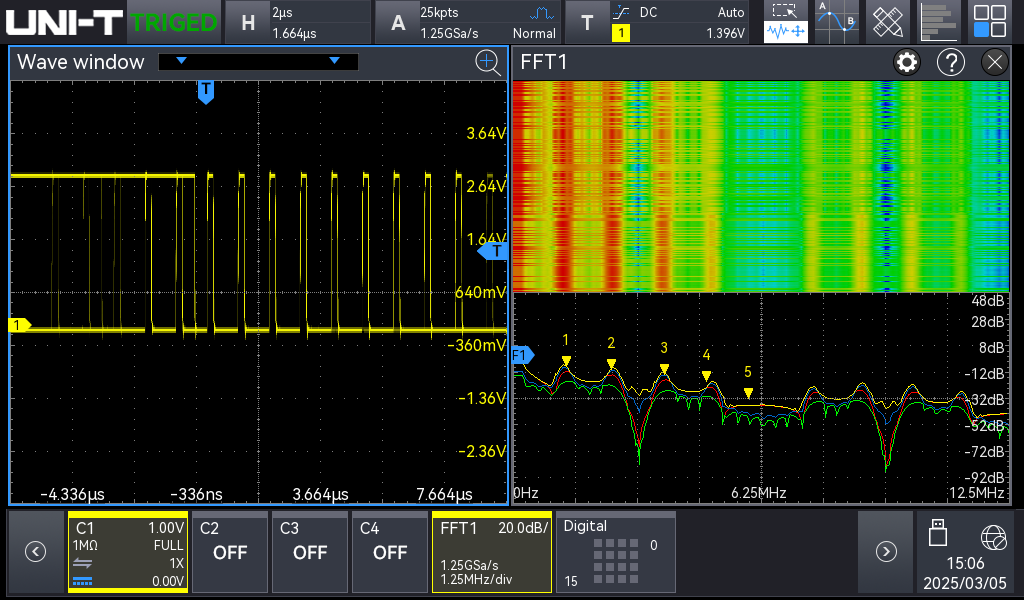

Analizator widma - Standardowe, rozszerzone FFT z obsługą do 1 Mpts dla 4-kanałowej analizy sygnału - Zakres częstotliwości: od 0 do 1.25 GHz - Wykres kaskadowy - 4 ścieżki i 4 detekcje - Typ znaczników: Automatyczny, ręczny i progowy - Lista punktów znaczników

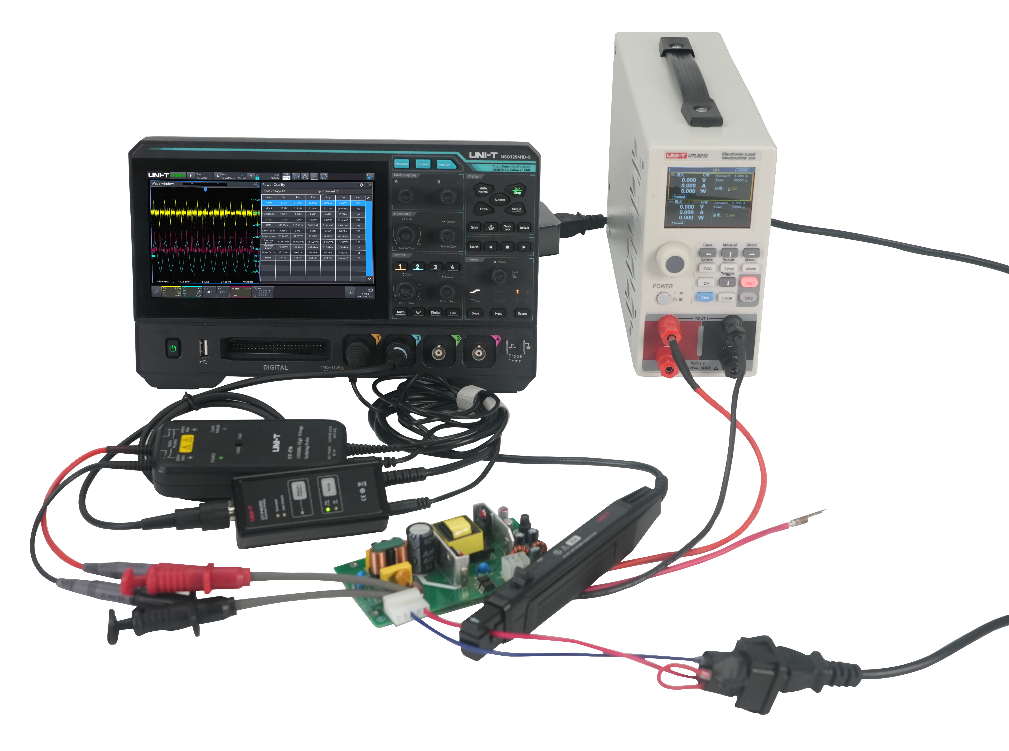

Analiza zasilania Analiza wejściowa - Jakość energii - Analiza harmonicznych - Prąd rozruchowy Analiza przełączania - Straty przełączania - Bezpieczny obszar pracy - Szybkość narastania - Rezystancja włączenia w stanie ustalonym Analiza wyjściowa - Analiza tętnień - Analiza modulacji - Sprawność energetyczna - Odpowiedź stanów nieustalonych - Czas włączania/wyłączania

Kluczowa specyfikacja i parametry

• - Marka: UNI-T
• - Model: MSO1154HD-S
• - Pasmo analogowe 150 MHz
• - Próbkowanie w czasie rzeczywistym 2.5 GSa/s
• - Pamięć do 100 Mpts
• - Rozdzielczość 12-bit do 16-bit ERES
• - Sprzęt pomiarowy 9-w-1:
•   = Oscyloskop
•   = Analizator logiczny
•   = Generator AWG
•   = Analizator widma
•   = Multimetr DVM
•   = Miernik częstotliwości
•   = Analizator protokołów
•   = Analizator charakterystyk Bode'go
•   = Analizator parametrów zasilania
• - Kanały analogowe: 4 złącza BNC o wysokiej dokładności kwantyzacji 4096 poziomów
• - Analizator stanów logicznych:
•   = 16 kanałów cyfrowych
•   = Próbkowanie max 1.25 GSa/s
• - Szybkość przechwytywania: Max 200,000 wfms/s (tryb sekwencyjny do 1,000,000 wfms/s)
• - Wbudowany Generator:
•   = 25 MHz na pojedynczym kanale
•   = funkcja kopiowania fali z ekranu bezpośrednio na wyjście generatora
• - Wyświetlacz 7-calowy pojemnościowy HD z obsługą gestów takich jak przesunięcie, skalowanie, rysowanie
• - Wykresy Bode'go: analiza pętli pozwalająca zdiagnozować stabilność układów i zasilania
• - Dodano wykresy słupkowe oraz liniowe dla podglądu zmian mierzonych wartości
• - Sprzętowy tryb rejestratora: zapis do 100,000 ramek fal i analiza czasu rzeczywistego z opcją eksportu na USB
• - Analiza częstotliwości: Ulepszone FFT do 1M punktów, widoki: wodospad, uśrednianie, max hold
• - Wbudowany częstościomierz: wielokanałowy miernik o dokładności aż do 7 cyfr ze zmiennym czasem odświeżania
• - Cyfrowy woltomierz: wielokanałowy pomiar RMS, DC, AC RMS, DC+AC RMS
• - Inteligentne wyzwalanie: Edge, Pulse width, Video, Ramp, Runt, Over-amplitude, Delay, Timeout, Nth edge, Setup & Hold, Zone trigger
• - Dekodowanie protokołów: magistrale RS232/UART, I2C, SPI, CAN, CAN-FD, LIN, Audio
• - Analiza parametrów zasilania:
•   = Power Quality, Harmonic Analysis
•   = Inrush Current, SOA
•   = Switching Loss, Ripple
•   = Power Efficiency
•   = Transient response i inne
• - Pakiet 56 niezależnych pomiarów automatycznych dla kanałów analogowych

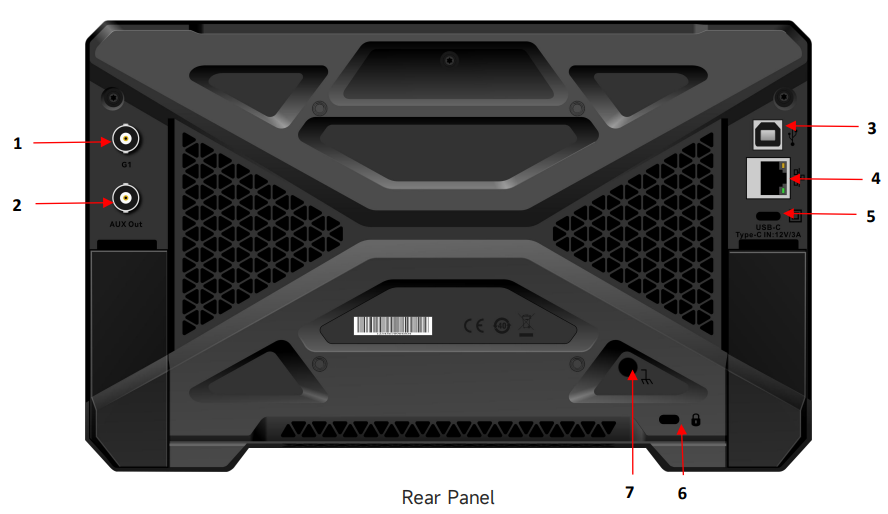

• - Interfejsy komunikacyjne:
•   = USB Host
•   = USB Device
•   = LAN (Web Server)
•   = HDMI
•   = wyjście sygnału AUX
•   = zasilanie Type-C
• - Pełne wsparcie dla Standard Command for Programmable Instrument do automatyzacji laboratoryjnej
• - Algorytm Autoset: innowacyjny, rozmyty układ kontrolny przyspieszający automatyczną regulację przebiegów do mniej niż 1.5 sekundy
• - Wymiary: 282 mm × 175 mm × 49 mm
• - Waga: 1,56 kg
