UT-M26 sonda logiczna dla oscyloskopów z serii MSO1000HD UNI-T

Wysokowydajna sonda logiczna marki UNI-T, model UT-M26, to zaawansowane urządzenie pomiarowe. Została ona zaprojektowana do precyzyjnego łączenia magistral cyfrowych oraz sygnałów z badanego systemu z wysokorozdzielczymi oscyloskopami serii MSO1000HD. Urządzenie udostępnia 16 kanałów sygnałowych oraz 16 kanałów uziemienia. Do najważniejszych parametrów decydujących o jakości sprzętu należy minimalna wykrywalna szerokość impulsu rzędu 5 ns oraz minimalne napięcie wahania na poziomie 500 mV.


Sprzęt zapewnia wyjątkową elastyczność i wygodę użytkowania. Kanały sondy można szybko identyfikować dzięki wyraźnym oznaczeniom na obudowie oraz indywidualnym, kolorowym pierścieniom na przewodach. Obudowa złącza wykonana jest z solidnego tworzywa, na którym nadrukowano również skrócone parametry wejściowe. Przewody sygnałowe o długości około 15 cm pozwalają na podłączenie do testowanego układu na trzy sposoby: bezpośrednio do dwurzędowych pinów układu, za pomocą samych przewodów z kolorowymi znacznikami lub z wykorzystaniem dołączonych klipsów testowych posiadających metalowe haczyki. Oprogramowanie oscyloskopu pozwala na szeroką konfigurację sondy, m.in. dostosowanie wielkości wyświetlanego przebiegu oraz niezależną konfigurację poziomów progowych dla grup kanałów D7-D0 i D15-D8.


Pełna specyfikacja i parametry

• - Marka: UNI-T
• - Model: UT-M26
• - Kompatybilność z oscyloskopami z serii MSO1000HD
• - Liczba kanałów wejściowych: 16 sygnałowych i 16 uziemienia
• - Zakres progu napięciowego: ± 20V
• - Dokładność progu: ± (100 mV + 3% ustawienia progu)
• - Maksymalne napięcie wahania: ± 20V
• - Dopuszczalne napięcie maksymalne wg nadruku na obudowie: ± 40V
• - Minimalne napięcie wahania: 500 mV
• - Minimalna szerokość wykrywalnego impulsu: 5 ns
• - Impedancja wejściowa: 101 kΩ ± 1%
• - Pojemność wejściowa: 9 pF ± 1 pF
• - Długość głównego kabla sondy: ok. 100 cm
• - Długość przewodów końcowych: ok. 15 cm
• - System identyfikacji kanałów: numery oraz wskaźniki kolorystyczne
• - Ustawienia grup kanałów: D7-D0 oraz D15-D8 z niezależną kontrolą
• - Funkcje magistral: wsparcie dla 2 niezależnych magistral cyfrowych z zaawansowanymi ustawieniami zegara, szerokości bitowej i formatu wyświetlania
• - Tłumienie Jittera: obsługiwane w ustawieniach magistrali
• - Metody podłączenia: piny dwurzędowe, luźne kable sygnałowe, klipsy chwytakowe
• - Bezpieczeństwo pracy: ochrona przed obsługą bez obudowy, ograniczenia środowiskowe zapobiegające spięciom
• - Temperatura robocza od 0°C do 40°C
• - Wilgotność robocza: 0 do 80% wilgotności względnej (RH)
• - Temperatura przechowywania: -20°C do 60°C
• - Wilgotność przechowywania: 0 do 90% wilgotności względnej (RH)

Instrukcja obsługi

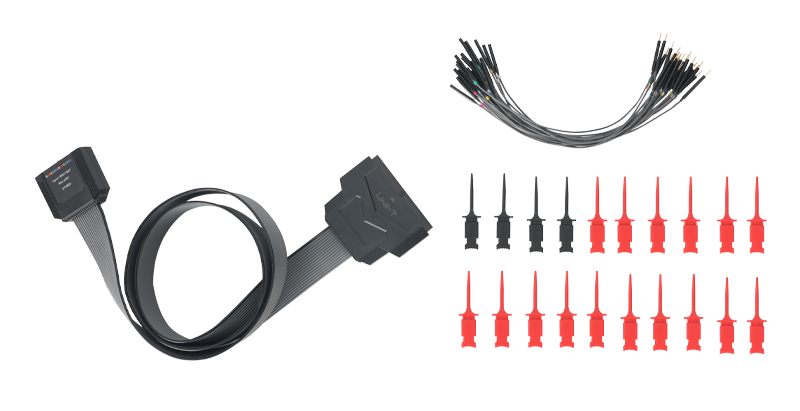

Zestaw zawiera 1 x Główny kabel sondy logicznej 20 x Przewód podłączeniowy / pomiarowy 20 x chwytak w dwóch kolorach 1 x Przenośne etui  1 x Oryginalne opakowanie
