Obciążenie rezystancyjne USB 4 rezystory z wentylatorem
Czas wysyłki: 24 godziny
Koszt wysyłki: od 11,99 zł
Numer katalogowy: BTE-360
Stan magazynowy:
Stan produktu: Nowy
- Opis produktu
- Recenzje produktu (0)
Obciążenie rezystancyjne USB
Moduł obciążenia przeznaczonego do testowania ładowarek, zasilaczy, akumulatorów power bank ze złączem USB. Obciążenie zbudowane w oparciu o cztery rezystory mocy 10W. Do dyspozycji mamy 4 przełączniki, które dołączają lub odłączają poszczególne rezystory. Istnieje 15 różnych kombinacji ustawienia rezystancji. Wraz ze zmianą wartości rezystancji zmienia się wartość płynącego prądu (prawo Ohma). Obciążenie: prąd płynący przez rezystor powoduje spadek na nim spadek napięcia. Moc wytracana na rezystorze zamieniana jest na ciepło. Dlatego przy maksymalnym obciążeniu rezystory nagrzewają się. W celu ich schłodzenia zastosowano dodatkowy wentylator chłodzący, który jest uruchamiany przy prądzie większym niż 200mA. Obciążenie jest wyposażone w diody LED sygnalizujące zasilanie, oraz dołączony rezystor.
- obciążenie rezystancyjne portu USB
- maksymalna moc obciążenia: 40W
- zakres dopuszczalnych napięć: od 5V do 15V
napięcie zasilania wentylatora
- 4 przełączniki wartości obciążenia
- 4 rezystory mocy
K1=20 Ohm/10W K2=10 Ohm/10W K3=4.7 Ohm/10W K4=2.2 Ohm/10W
- wentylator do chłodzenia
załączany przy prądzie powyżej 200mA.
Prąd zasilający wentylator pobiera go z badanego źródła napięcia.
- złącza wejściowe:
wtyk USB typu B
- urządzenie wykonana na płytce drukowanej dwustronnej z metalizacją otworów
- dioda LED sygnalizująca zasilanie
- diody LED przy poszczególnych rezystorach
I = U / R
gdzie:
I - prąd
U- napięcie
R- wartość rezystancji rezystora
w przypadku załączonego wymuszonego chłodzenia (wentylator załącza się powyżej 200mA) nalezy takzę uwzględnić pobór tego dodatkowego prądu.

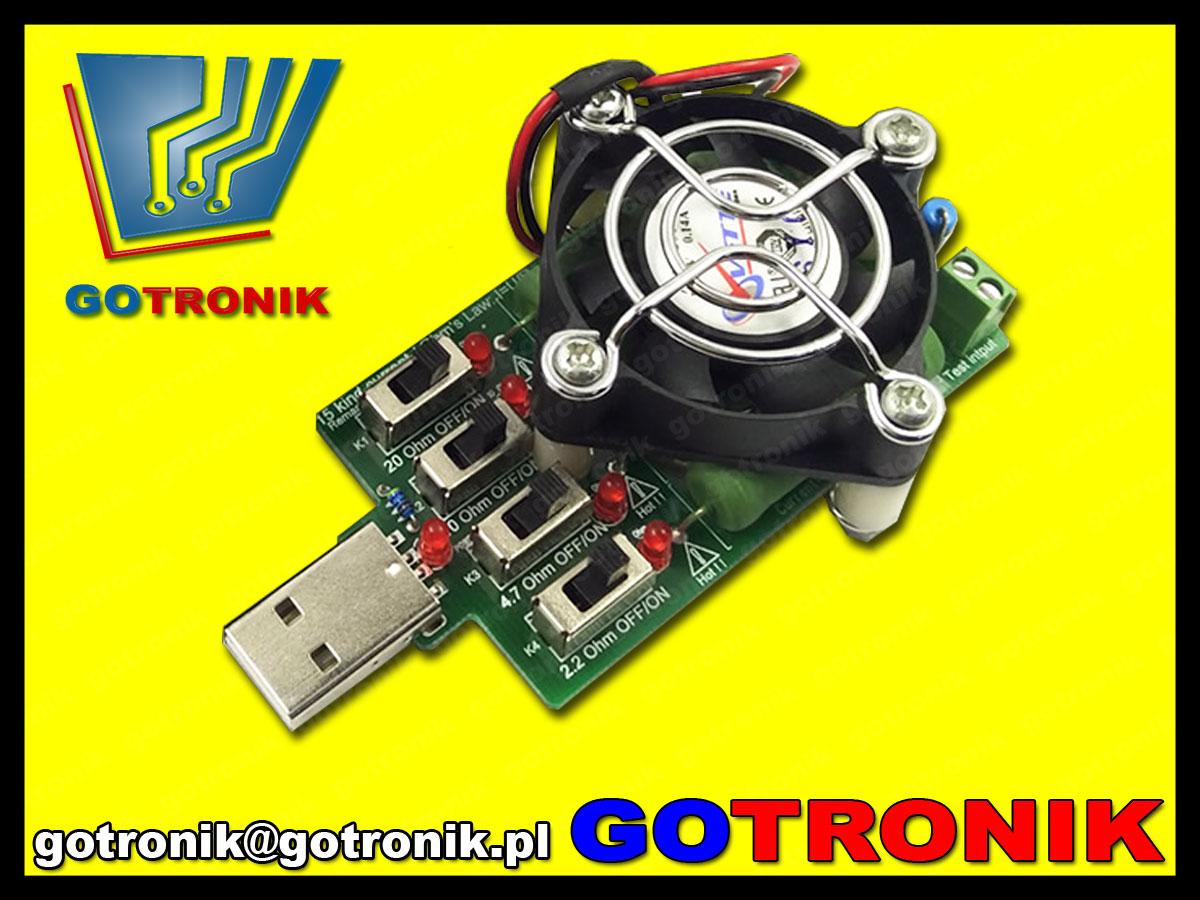

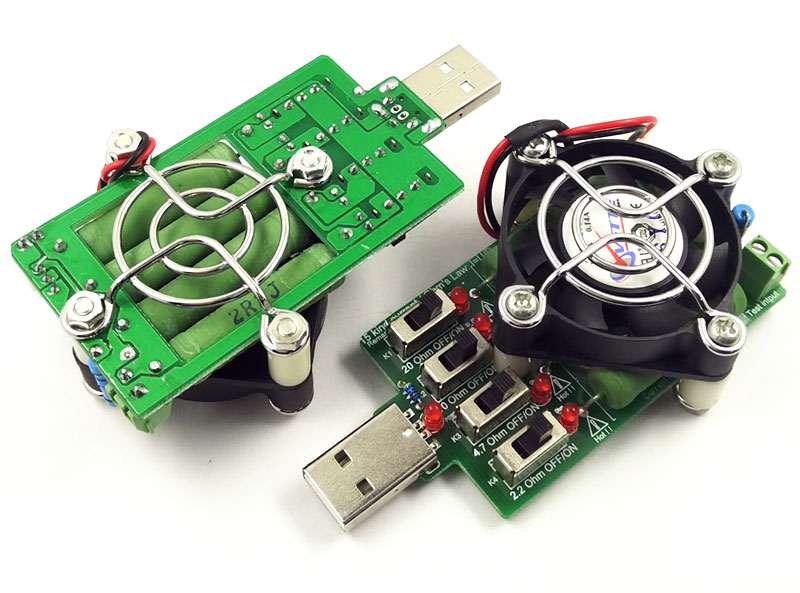

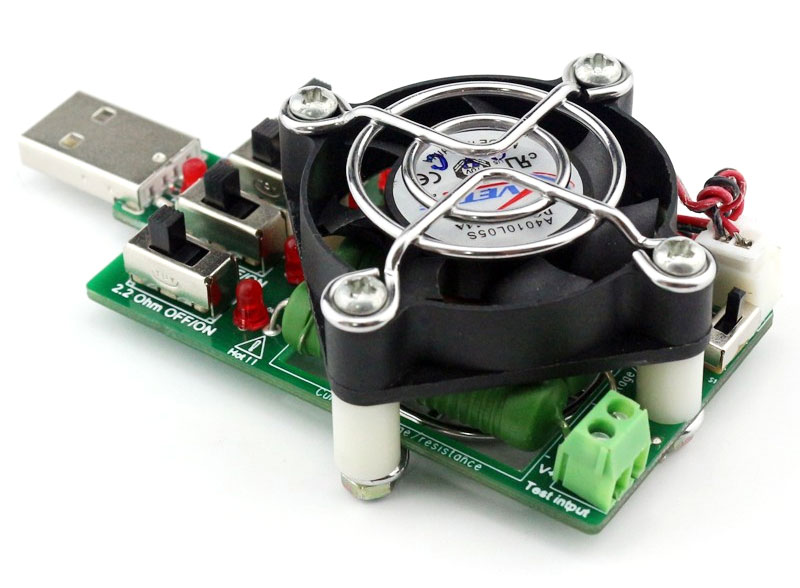

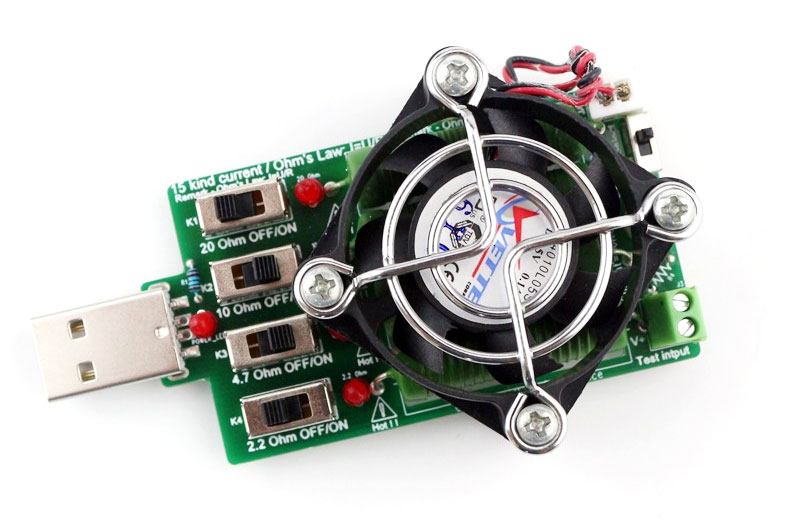

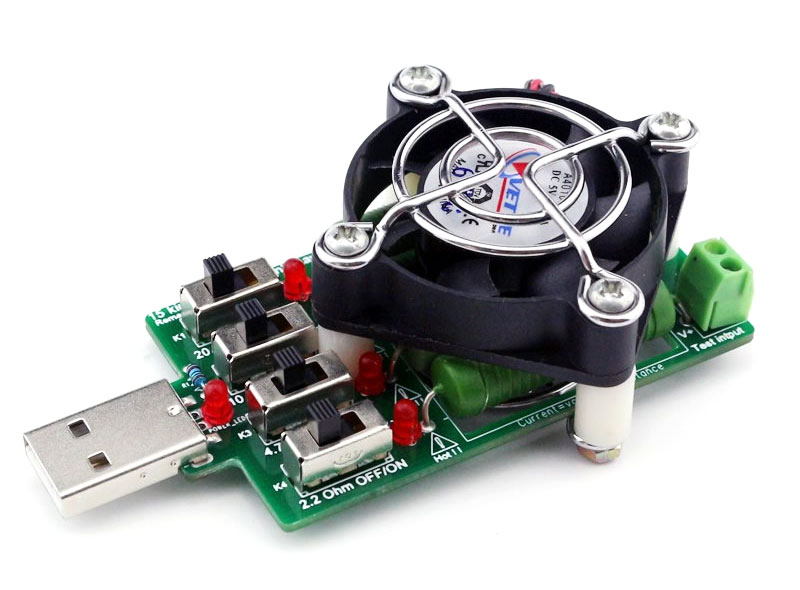

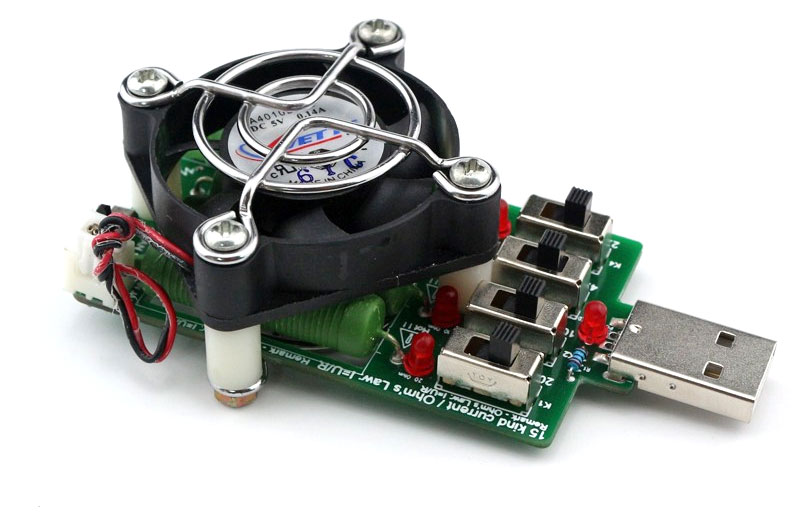

zdjęcia:
