Przekaźnik 12V z układem czasowym 1s-100s lub 1s-15minut

Czas wysyłki: 24 godziny

Koszt wysyłki: od 11,99 zł

Numer katalogowy: BTE-853

Kod producenta: JK11 V1.8

Stan magazynowy:

Stan produktu: Nowy

Cena: 17,00 zł

Ilość: szt.
Dodaj do koszyka

dodaj do schowka

  • Opis produktu
  • Recenzje produktu (0)

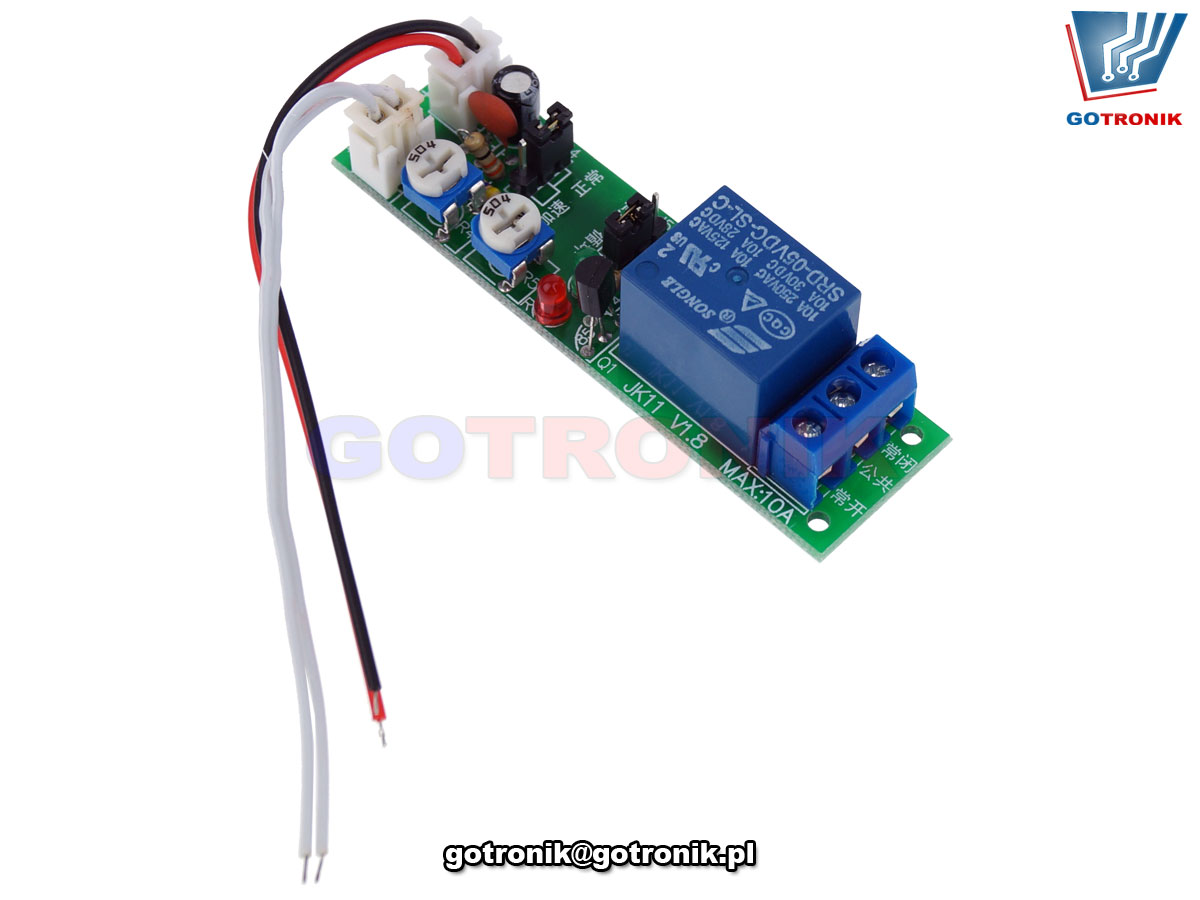

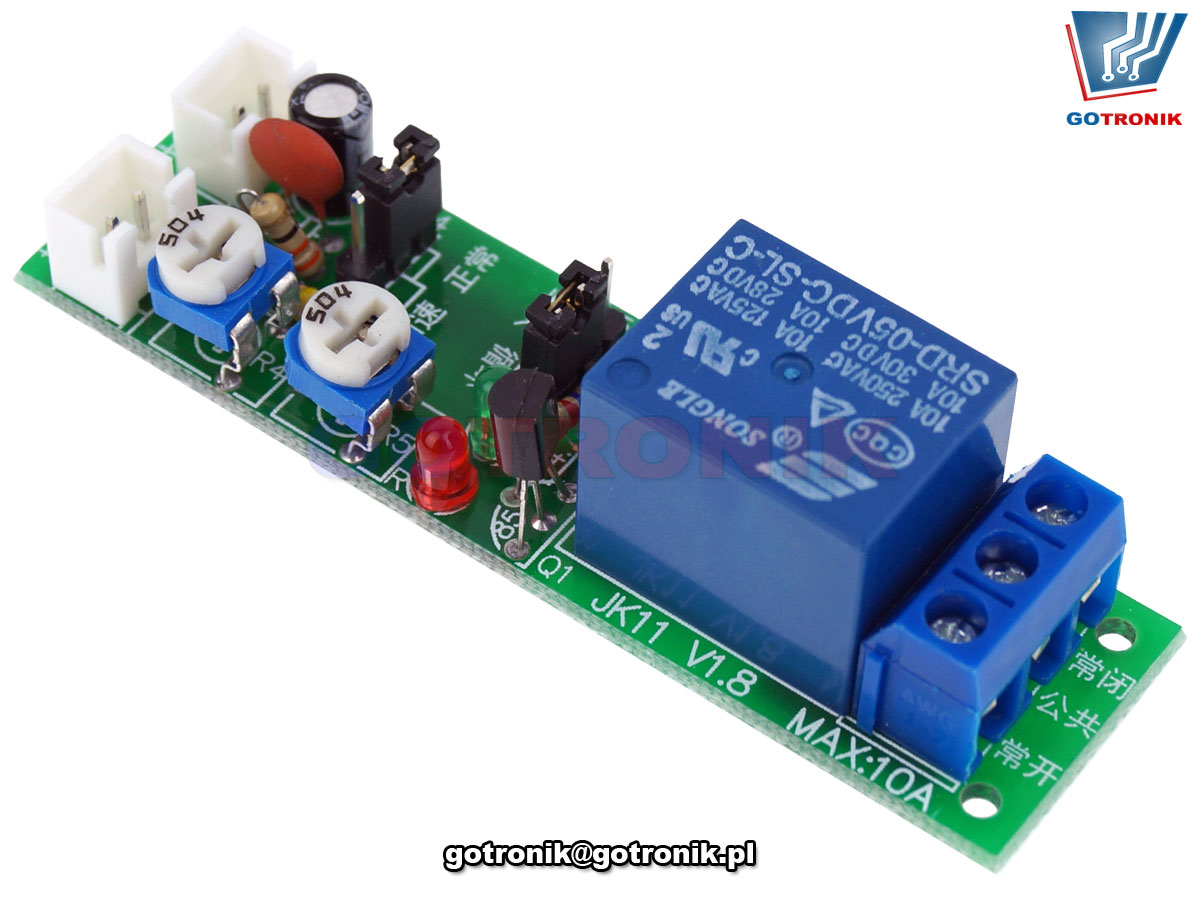

Przekaźnik 12V z układem czasowym 1s-100s lub 1s-15minut
Przekaźnik 12V z układem czasowym 1s-100s lub 1s-15minut BTE-853
Moduł opóźnionego włączenia/wyłączenia o regulowanym czasie przełączenia przekaźnika w zakresie od 1s do 100s lub od 1s do 15 minut.  Moduł umożliwia także ustawienie pracy cyklicznej (T1 – przekaźnik włączony, T2- przekaźnik wyłączony lub pojedynczej (po upłynięciu czasu T1 przełącznik wyłącza się i następuje koniec cyklu). Przekaźnik posiada dwa obwody: NC – normalnie zamknięty i NO – normalnie otwarty. Tak więc moduł może realizować funkcję opóźnionego załączenia oraz wyłączenia obwodu.

Przekaźnik 12V z układem czasowym 1s-100s lub 1s-15minut BTE-853Przekaźnik 12V z układem czasowym 1s-100s lub 1s-15minut BTE-853Przekaźnik 12V z układem czasowym 1s-100s lub 1s-15minut BTE-853

dane techniczne:
  • moduł JK11 V1.8: 1 przekaźnik przełącznik z odliczającym układem czasowym
  • napięcie zasilania: 12V dc
  • potencjometr T1 do ustawienia czasu opóźnienia otwarcia przekaźnika
  • potencjometr T2 do ustawienia czasu opóźnienia zamknięcia przekaźnika
  • zakres opóźnienia włączenia/wyłączenia styków:
    ► zakres 1: od 1s do 100s
    ► zakres 2: od 1s do 15minut

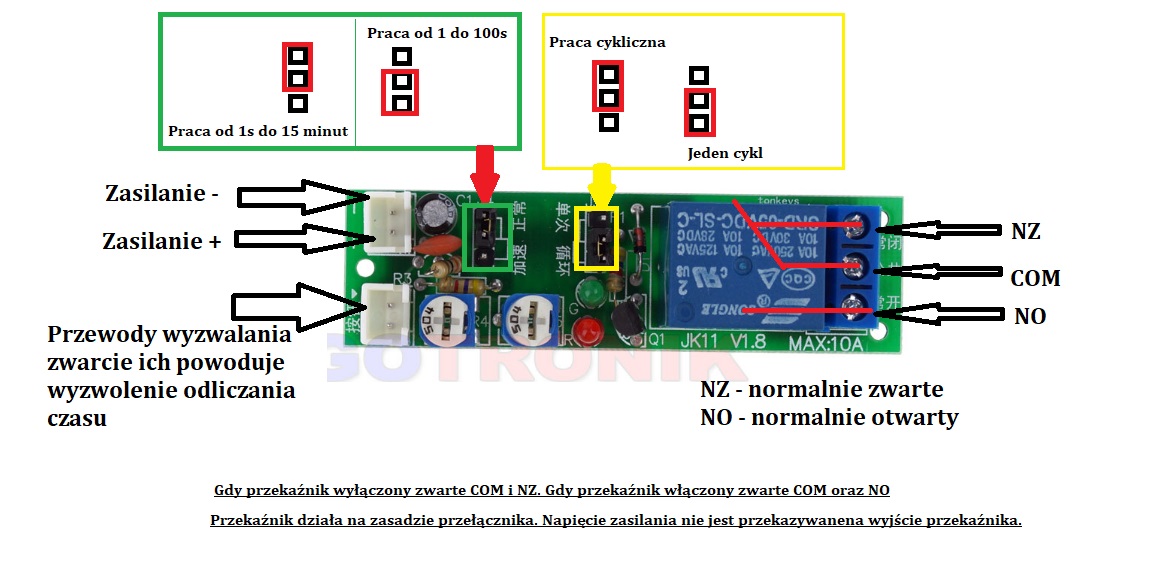

  • złącze do podłączenia sygnału wyzwalającego
  • zworka do ustawienia pracy: pojedynczej lub cyklicznej
  • zworka do ustawienia zakresu czasu włączania/wyłączania styków przekaźnika
  • wbudowana dioda LED informująca o stanie przekaźnika
  • dioda LED informująca o działaniu przekaźnika
  • pobór prądu przez moduł:
    ► prąd spoczynkowy poniżej 1mA
    ► maksymalny prąd po połączeniu 40mA
  • dokładność odliczania: <2%
  • przekaźnik Songle SRD-12VDC-SL-C
  • maksymalne obciążenie styków przekaźnika: 10A/250V AC, 10A/30V DC
  • dwa obwody wyjściowe przekaźnika (przekaźnik przełączalny):
    ► NC - normal close - obwód normalnie zamknięty
    ► NO - normal open - obwód normalnie otwarty
    w momencie pojawienia się sygnału wyzwalającego następuje przełączenie się styków wyjściowych przekaźnika i tym samym zmiana stanów.
    Tym samym przekaźnik może realizować funkcje włączenia lub wyłączenia obwodu elektryczne (w zależności od sposobu podłączenia)
  • długa żywotność przekaźnika ok.100000 przełączeń
  • złącze wyjściowe przekaźnika: gniazdo terminal block ARK-2 do przykręcenia przewodów
  • diody LED sygnalizujące stan pracy modułu:
    ► czerwona dioda LED - sygnalizacja napięcia zasilania
    ► niebieska dioda LED - sygnalizacja załączenia przekaźnika
  • płytka drukowana jednostronna
  • otwory montażowe do przykręcenia płytki
  • montaż SMD i przewlekany elementów elektronicznych
  • wymiary: 70mm x 20mm x 22mm
pdfkarta katalogowa przekaźników SONGLE SRD-XXVDC-SL-X


przykładowe zastosowania:
  • włączenie światła na podwórku lub korytarzu na określony okres czasu
  • czasowe włączanie lub wyłączanie
  • układy opóźnienia
  • programator czasowy
  • timer
  • stoper
  • opóźniony wyłącznik
  • opóźniony włącznik
Oferowany moduł elektronicznego timera może realizować następujące funkcje potocznie określane jako: przekaźnik czasowy, czasówka, timer, programator czasowy, przekaźnik z układem czasowym, układ opóźnionego załączenia, włącznik czasowy, wyłącznik czasowy, moduł opóźnionego włącznika, układ z odliczaniem czasu załączenia.

► Podczas pracy cyklicznej po podłączenia zasilania i doprowadzenie sygnału wyzwalającego moduł  czasowy odlicza ustawiony czas (wartość czasu ustawiona za pomocą potencjometru T1) i następuje zamknięcie przekaźnika. Następnie moduł ponownie odlicza ustawiony czas ( czas zamknięcia przekaźnika ), który został ustawiony potencjometrem T2 i przekaźnik zostaje otwarty. Moduł działa nieprzerwanie do zaniku zasilania lub zmiany trybu pracy.

► Podczas pracy pojedyńczej przekaźnik po podłączeniu zasilania i doprowadzeniu sygnału wyzwalającego zostaje zamknięty na czas T1. Po upłynięciu ustawionego czasu przekaźnik zostaje otwarty. Moduł wykonuje tylko jeden cykl do ponownego pojawienia się sygnału wyzwalającego.
Przekaźnik 12V z układem czasowym 1s-100s lub 1s-15minut BTE-853
alt
alt

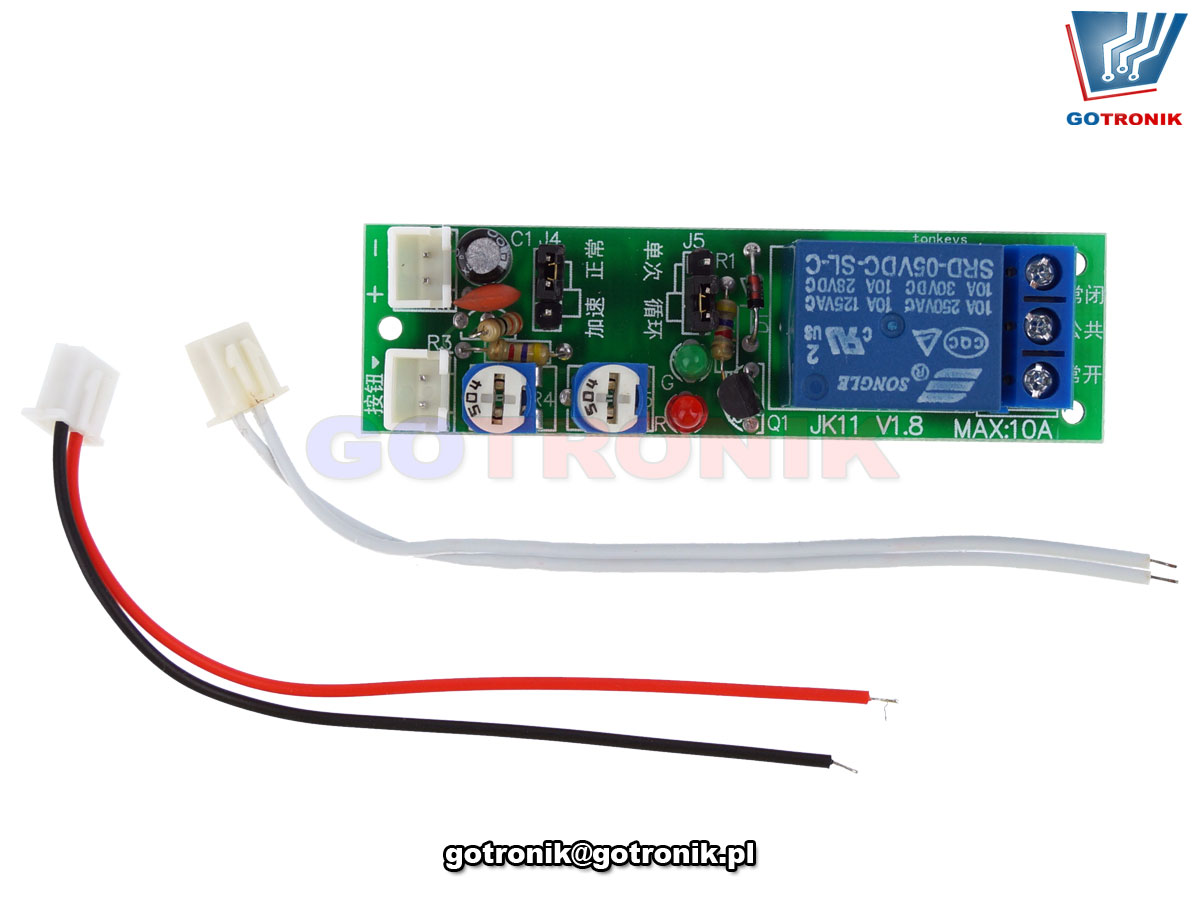

zdjęcia:
Przekaźnik 12V z układem czasowym 1s-100s lub 1s-15minut BTE-853Przekaźnik 12V z układem czasowym 1s-100s lub 1s-15minut BTE-853 Przekaźnik 12V z układem czasowym 1s-100s lub 1s-15minut BTE-853Przekaźnik 12V z układem czasowym 1s-100s lub 1s-15minut BTE-853
