Płytka drukowana TSSOP56 raster 0,5mm/0,65mm na DIP

Płytka drukowana TSSOP56 raster 0,5mm/0,65mm na DIP

Dostępność: Dostępny

Czas wysyłki: 24 godziny

Koszt wysyłki: od 11,99 zł

Numer katalogowy: PCB-117

Stan magazynowy:

Stan produktu: Nowy

Cena: 7,08 zł

Ilość: szt.
Dodaj do koszyka

dodaj do schowka

  • Opis produktu
  • Recenzje produktu (0)

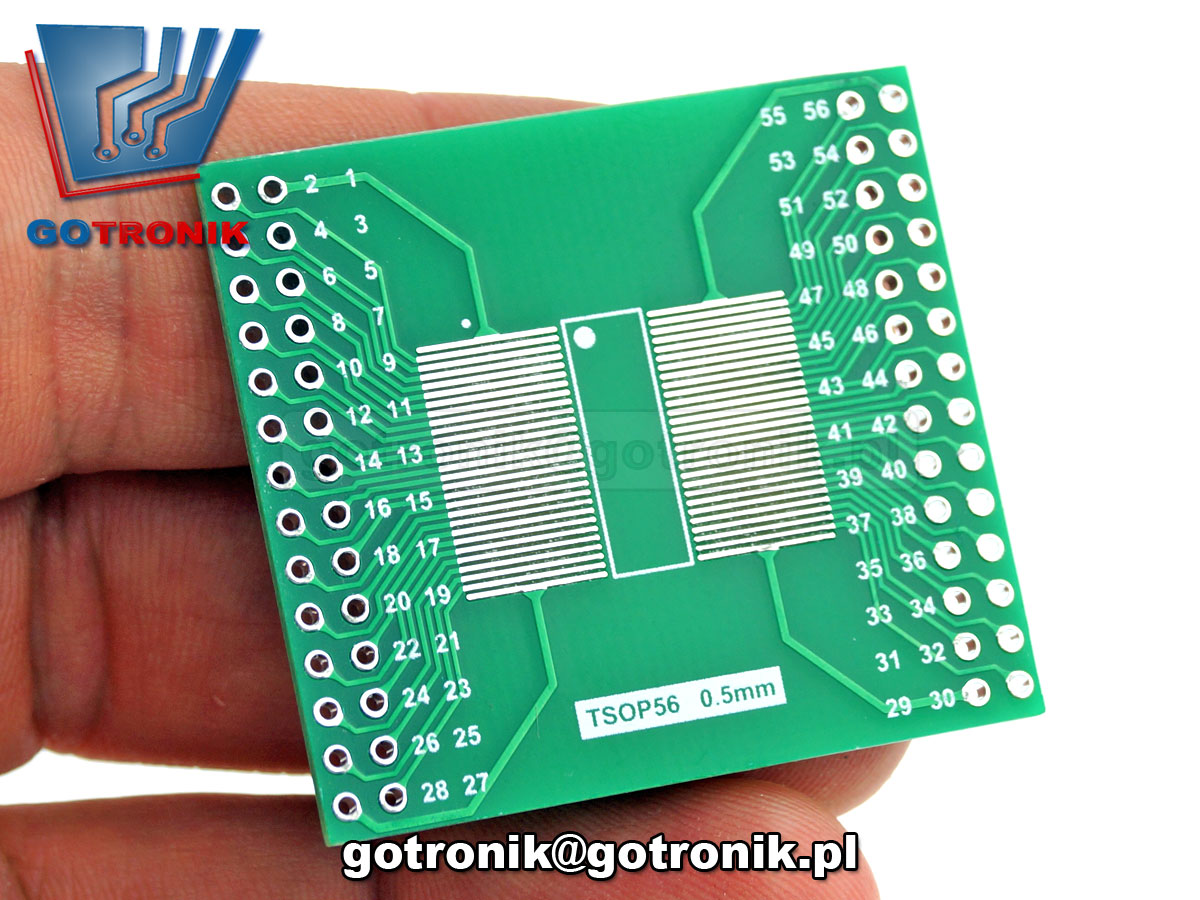

 Płytka drukowana TSSOP56 raster 0,5mm/0,65mm na DIP
PCB-117 TSOP56 pin raster 0,65mm 0,5mm adapter przejściówka płytka drukowana PCB


Uniwersalna płytka drukowana pcb do obudów smd w obudowach TSOP56pin z rstrem 0,65mm po stronie A i 0,5mm po stronie B. Wyprowadzenia sygnałów pod standardowe złącze - listwę kołkową GOLD-PIN z rastrem 2,54mm. Wystarczy dolutować listwę kołkową typu GOLD-PIN i mamy gotowy adapter służący do zaprogramowania lub odczytu lub do wykorzystania w pracach prototypowych z płytkami stykowymi lub uniwersalnymi. (SIP: single inline package, DIP dual inline package). Płytka drukowaną można wykorzystać do układów w obudowach SMD o liczbie wyprowadzeń mniejszej niż 56pin (niewykorzystane wszystkie pola lutownicze).

PCB-117 TSOP56 pin raster 0,65mm 0,5mm adapter przejściówka płytka drukowana PCBPCB-117 TSOP56 pin raster 0,65mm 0,5mm adapter przejściówka płytka drukowana PCBPCB-117 TSOP56 pin raster 0,65mm 0,5mm adapter przejściówka płytka drukowana PCB

dane techniczne:

  • płytka drukowana adaptera przejściówki z TSSOP56
  • strona "A": adapter TSOP56pin raster 0,65mm
  • strona "B": adapter TSOP56pin raster 0,5mm
  • połączenie pinów 1:1
  • wyprowadzenia sygnałów pod listwę GOLD-PIN 2.54mm (standardowy)
  • rozstaw otworów 2,54mm = 100mils
    -->
    pasuje do listw kołkowych GOLD-PIN
  • płytka drukowana PCB dwustronna z metalizacją otworów
  • soldermaska
  • pocynowane pola kontaktowe
  • wymiary: 40,64mm x36,83mm
wymiary płytki drukowanej:
PCB-117 TSOP56 pin raster 0,65mm 0,5mm adapter przejściówka płytka drukowana PCB
PCB-117 TSOP56 pin raster 0,65mm 0,5mm adapter przejściówka płytka drukowana PCB
1.27mm: SOP28/SOIC28/SO28/
0.65mm: TSSOP28/SSOP28
PCB-117 TSOP56 pin raster 0,65mm 0,5mm adapter przejściówka płytka drukowana PCB

Przykładowe poradniki z lutowaniem elementów elektronicznych SMD:




Lutowanie elementów SMD - montaż i demontaż z płytek drukowanych PCB:


Nauka lutowania elementów elektronicznych SMD:





zdjęcia:
PCB-117 TSOP56 pin raster 0,65mm 0,5mm adapter przejściówka płytka drukowana PCB
PCB-117 TSOP56 pin raster 0,65mm 0,5mm adapter przejściówka płytka drukowana PCB
PCB-117 TSOP56 pin raster 0,65mm 0,5mm adapter przejściówka płytka drukowana PCB
PCB-117 TSOP56 pin raster 0,65mm 0,5mm adapter przejściówka płytka drukowana PCB
PCB-117 TSOP56 pin raster 0,65mm 0,5mm adapter przejściówka płytka drukowana PCB
PCB-117 TSOP56 pin raster 0,65mm 0,5mm adapter przejściówka płytka drukowana PCB
