Przemysłowy moduł przekaźnikowy 1-Kanałowy ESP32-S3 WiFi RS485 Waveshare

Wydajność ESP32-S3 i bezpieczeństwo przemysłowe

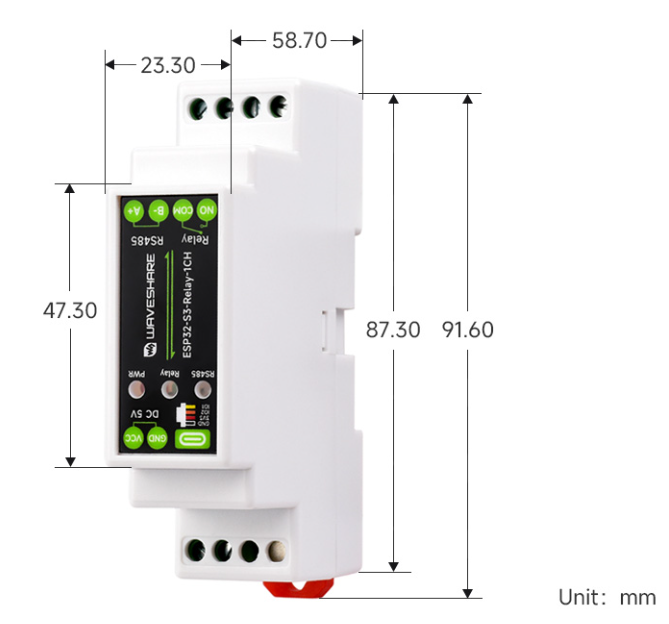

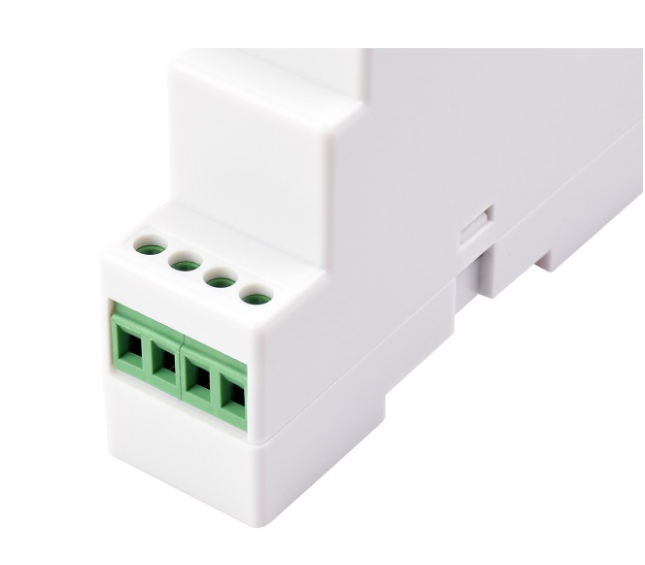

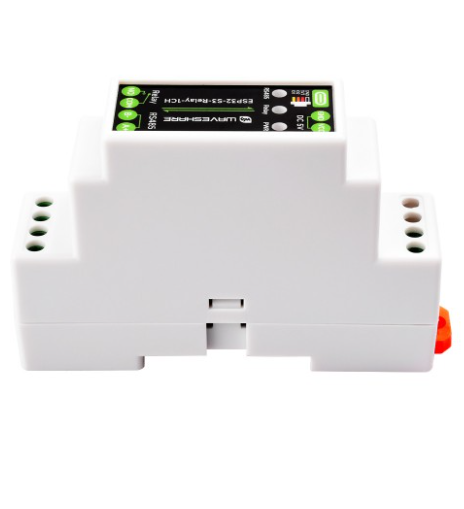

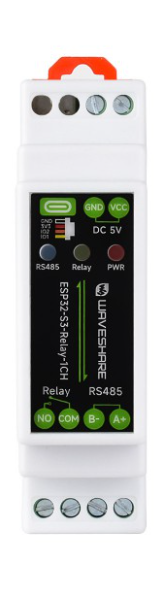

Moduł ESP32-S3-Relay-1CH to przemysłowa platforma sterująca, oparta na potężnym mikrokontrolerze ESP32-S3. Łączy w sobie wiodącą komunikację bezprzewodową (Wi-Fi / Bluetooth) z kluczowymi interfejsami przemysłowymi: izolowanym RS485 oraz 1-kanałowym przekaźnikiem wysokiej jakości (obciążalność do 10A 250VAC/30VDC). Jest to idealne rozwiązanie do zastosowań AIoT i automatyki, gdzie wymagana jest niezawodność i bezpieczne sterowanie. Urządzenie zapewnia maksymalne bezpieczeństwo dzięki wbudowanym obwodom izolacji zasilania, izolacji optocoupler dla przekaźnika, izolacji cyfrowej oraz ochronie przeciwprzepięciowej (dioda TVS i ochrona ESD/surge dla RS485). Całość zamknięta jest w kompaktowej obudowie montowanej na szynę DIN (Rail-Mount Case), co ułatwia instalację w szafach sterowniczych.

Potężna architektura i rozszerzenia komunikacyjne

Sercem modułu jest mikrokontroler ESP32-S3 wyposażony w dwurdzeniowy procesor Xtensa 32-bit LX7, taktowany zegarem do 240 MHz. Posiada wbudowaną pamięć 16MB Flash. Moduł wspiera bezprzewodową łączność Wi-Fi (802.11 b/g/n) i Bluetooth 5 (LE). Zawiera izolowany interfejs magistrali RS485, z możliwością aktywacji wbudowanego rezystora dopasowującego 120R za pomocą zworki (domyślnie NC). Płytka posiada również zintegrowany chip RTC (PCF85063) do zadań czasowych oraz 20-pinowe złącze pinowe (2.0mm pitch) do podłączania modułów zewnętrznych. Programowanie jest w pełni wspierane przez środowisko Arduino oraz kompleksowe SDK.



Kluczowa specyfikacja

• ✓ MCU: ESP32-S3 (Dual-core LX7, 240 MHz)
• ✓ Pamięć: 16MB Flash
• ✓ Łączność Bezprzewodowa: Wi-Fi (802.11 b/g/n), Bluetooth 5 (LE)
• ✓ Interfejs Przemysłowy: Izolowany RS485
• ✓ Przekaźnik: 1-kanałowy, obciążalność ≤10A 250VAC/30VDC

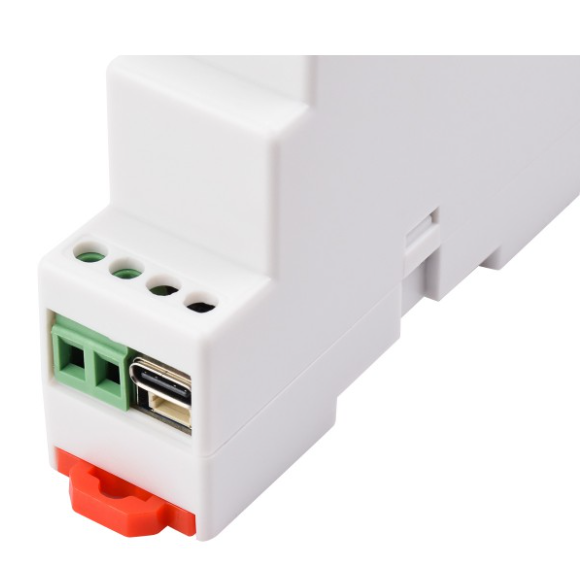

• ✓ Zasilanie: 5V DC (zacisk śrubowy) lub USB Type-C (5V)
• ✓ Zegar RTC: Wbudowany chip PCF85063 (wspiera zadania czasowe)
• ✓ Ochrona: Izolacja zasilania, Izolacja optocoupler, Izolacja cyfrowa, Dioda TVS/ESD
•

---

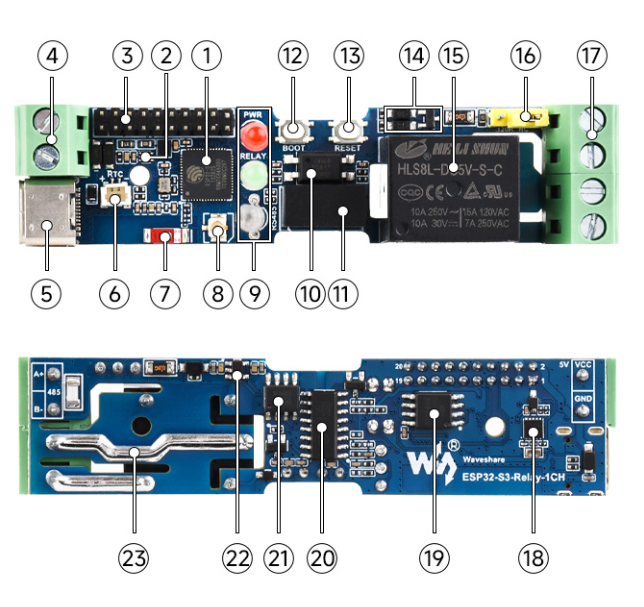

Elementy na płytce: ESP32-S3-Relay-1CH
1. ESP32-S3	Do 240MHz, z 2.4GHz WiFi i BLE.
2. Moduł zasilania DC-DC	Obsługuje wyjście 3.3V 2A.
3. Złącze pinowe (header 2.0mm pitch)	Do podłączania innych modułów funkcjonalnych.
4. Zacisk śrubowy zasilania	Obsługuje wejście napięcia DC 5V.
5. Port USB Type-C	Do zasilania modułu, pobierania oprogramowania i komunikacji USB.
6. Złącze baterii RTC (SH1.0)	Do podłączenia akumulatora podtrzymującego RTC.
7. Antena ceramiczna na płytce	Zintegrowana antena.
8. Złącze IPEX 1	Do podłączenia anteny zewnętrznej, włączane przez przelutowanie rezystora.
9. Wskaźniki LED	PWR (zasilanie), RELAY (przekaźnik, świeci gdy NO jest zamknięty), RS485 (TX/RX).
10. Izolacja optocoupler	Izolacja na linii przekaźnika.
11. Izolacja zasilania	Zapewnia stabilne izolowane napięcie (nie jest wymagane dodatkowe zasilanie dla izolowanego terminala).
12. Przycisk BOOT (ESP32)	Przycisk trybu programowania.
13. Przycisk RESET (ESP32)	Przycisk restartu mikrokontrolera.
14. Dioda TVS	Skutecznie tłumi przepięcia i stany przejściowe w obwodzie.
15. Przekaźnik wysokiej jakości	Obciążalność styków: ≤10A 250V AC lub ≤10A 30V DC.
16. Rezystor dopasowujący RS485	Wbudowany rezystor 120R, aktywowany za pomocą zworki.
17. Zacisk komunikacyjny RS485 & Przekaźnika	Terminal do podłączania zewnętrznych urządzeń RS485 i przekaźnika.
18. Chip RTC (PCF85063)	Zegar czasu rzeczywistego.
19. 16MB Flash	Wbudowana pamięć flash.
20. Izolacja cyfrowa	Zapobiega zakłóceniom z sygnału zewnętrznego.
21. Chip transceivera RS485	Izolowany układ do komunikacji RS485.
22. Regulator LDO ME6217C33M5G	Regulator niskiego spadku napięcia (Low dropout regulator), wyjście 800mA (maks.).
23. Pogrubione ścieżki prądowe	Wzmacniane ścieżki dla dużego prądu.
