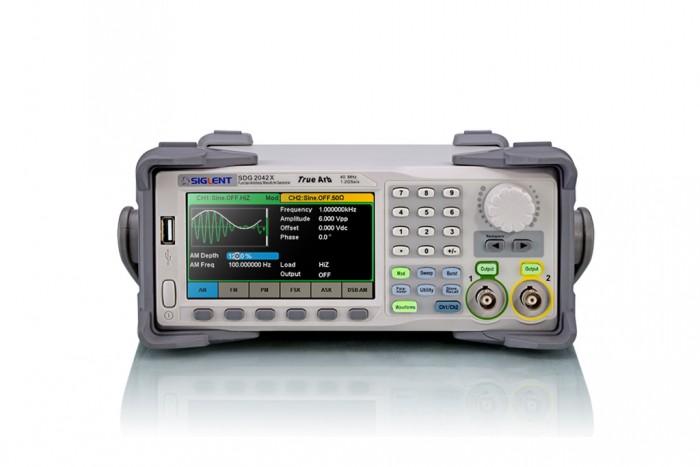

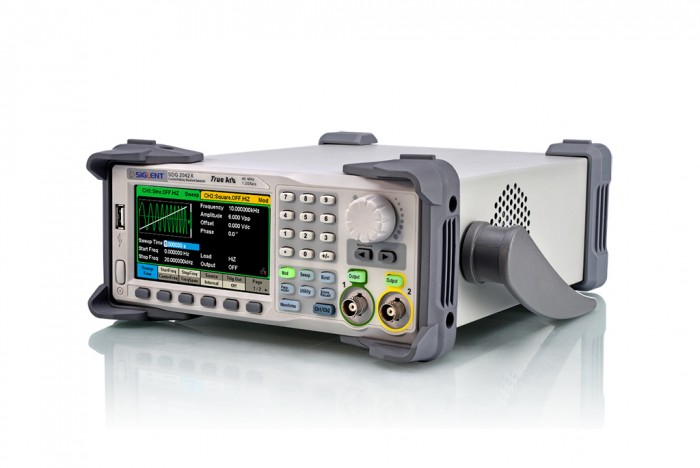

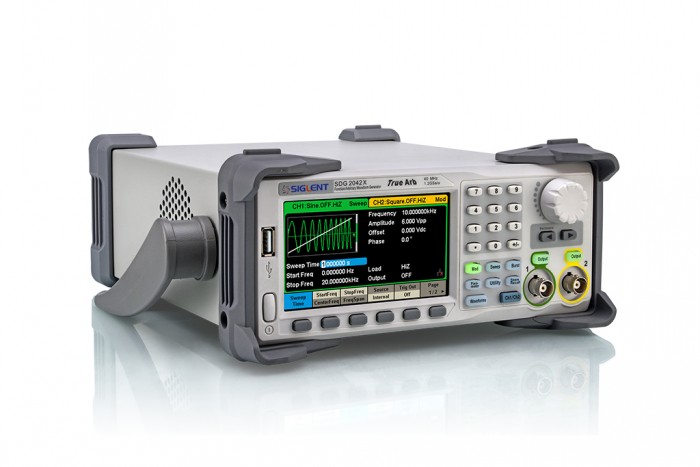

SDG2042X generator funkcyjny 40 MHz 1.2 GSa/s SIGLENT
Czas wysyłki: 24 godziny
Koszt wysyłki: od 0,00 zł
Numer katalogowy: SDG2042X
Stan magazynowy:
Stan produktu: Nowy
- Opis produktu
- Recenzje produktu (1)
Nowoczesna generacja sygnałów
Generator SIGLENT SDG2042X należy do serii dwukanałowych generatorów funkcyjnych i arbitralnych, oferując pasmo przenoszenia do 40 MHz, częstotliwość próbkowania 1.2 GSa/s oraz 16-bitową rozdzielczość pionową. Zastosowane autorskie technologie TrueArb oraz EasyPulse pomagają wyeliminować słabości tradycyjnych generatorów DDS podczas generowania przebiegów arbitralnych, prostokątnych oraz impulsowych. Dzięki tym zaletom model ten dostarcza użytkownikom różnorodne sygnały o wysokiej wierności i niskim poziomie jittera, spełniając rosnące wymagania złożonych i rozbudowanych aplikacji.
 |
 |
Funkcjonalność i budowa urządzenia
Urządzenie wyróżnia się intuicyjną obsługą dzięki zastosowaniu 4.3-calowego ekranu dotykowego, który ułatwia wprowadzanie ustawień i analizę przebiegów. Wyposażony jest w wysokowydajny system próbkowania, co gwarantuje, że żaden szczegół generowanego przebiegu nie zostanie utracony. Konstrukcja obejmuje standardowe interfejsy komunikacyjne, takie jak USB Host, USB Device oraz LAN, z opcjonalną obsługą standardu GPIB, co pozwala na łatwą integrację w systemach pomiarowych.
Kluczowa specyfikacja i funkcje
- Marka: SIGLENT
- Model: SDG2042X
- Liczba kanałów: 2 (Dual-channel)
- Maksymalne pasmo: 40 MHz
- Próbkowanie: 1.2 GSa/s
- Rozdzielczość pionowa: 16-bit
- Maksymalna amplituda wyjściowa: 20 Vpp (±10V)
- Dynamika wyjścia: 80 dB (High fidelity output)
- Technologia TrueArb: wsparcie przebiegów od 8 pkt do 8 Mpkt
- Technologia EasyPulse: generowanie prostokąta lub impulsu o niskim jitterze
- Typy modulacji: AM, DSB-AM, FM, PM, FSK, ASK, PWM
- Funkcje dodatkowe: Sweep (przemiatanie) oraz Burst
- Wbudowany precyzyjny licznik częstotliwości
- Wyświetlacz: 4.3” ekran dotykowy (480 x 272 RGB)
- Interfejsy standardowe: USB Host, USB Device, LAN
Charakterystyka
Dzięki wykorzystaniu systemu próbkowania o prędkości 1,2 GSa/s i rozdzielczości 16-bit, SDG2000X osiąga niezwykle wysoką dokładność zarówno w dziedzinie czasu, jak i amplitudy, co przekłada się na wierniejszą rekonstrukcję przebiegów oraz mniejsze zniekształcenia.
Doskonała wydajność kanału analogowego
120 MHz, co wykazało badanie charakterystyki częstotliwościowej przy użyciu białego szumu.
 |
Wysoka wierność wyjścia sinusoidalnego. Prawie brak obserwowanych zakłóceń
przy 60 MHz, 0 dBm
|
| Możliwość generowania dużego sygnału o wysokiej częstotliwości. Dwukanałowy, amplituda 20 Vpp może być zagwarantowana nawet przy @20 MHz. |
 |
| Niski poziom szumu, poprawia stosunek sygnału do szumu. |
 |
 |
 |
 |
 |
| Szerokość impulsu można precyzyjnie dostroić do minimum wynoszącego 16,3 ns, a krok regulacji wynosi zaledwie 100 ps. | Czasy narastania/opadania można ustawić niezależnie w zakresie od minimum 8,4 ns przy dowolnej częstotliwości do maksymalnie 22,4 s. Krok regulacji wynosi zaledwie 100 ps. |
Innowacyjna technologia TrueArb
 |
 |
| TrueArb generuje dowolne przebiegi punkt po punkcie, nigdy nie pomijając żadnego punktu, dzięki czemu może odtworzyć wszystkie szczegóły przebiegu zgodnie z definicją. |
Podobnie jak EasyPulse, TrueArb skutecznie eliminuje wadę, która może powodować wahania zegara w dowolnych przebiegach. |
Modulacja
skonfigurować jako „wewnętrzne” lub „zewnętrzne”
Burst
SDG2000X obsługuje dwa tryby pracy impulsowej: „N cycle” i „Gated”. Źródło impulsów można skonfigurować jako „Internal” (wewnętrzne), „External” (zewnętrzne) lub „Manual” (ręczne)
Sweep
SDG2000X obsługuje dwa tryby przemiatania: „Liniowy” i „Logarytmiczny”. Dwa kierunki przemiatania: „W górę” i „W dół” oraz trzy źródła przemiatania: „Wewnętrzne”, „Zewnętrzne” i „Ręczne”
Licznik częstotliwości
Wysokoprecyzyjny licznik częstotliwości o zakresie częstotliwości wejściowej od 0,1 Hz do 200 MHz
Wyświetlacz dotykowy o przekątnej 4,3 cala
4,3-calowy ekran dotykowy sprawia, że obsługa jest znacznie wygodniejsza
Oprogramowanie do tworzenia dowolnych przebiegów EasyWave
EasyWave to potężne oprogramowanie do edycji dowolnych przebiegów, które obsługuje kilka sposobów generowania dowolnych przebiegów, takich jak rysowanie ręczne, rysowanie linii, rysowanie równań, rysowanie współrzędnych itp. Jest to bardzo wygodne dla użytkowników, którzy mogą edytować własne dowolne przebiegi za pomocą EasyWave.
| Specyfikacja | Wartość |
|---|---|
| Model produktu | SDG2042X |
| Pasmo (Bandwidth) | 40 MHz |
| Częstotliwość próbkowania | 1.2 GSa/s (interpolacja 4X) |
| Rozdzielczość pionowa | 16 bit |
| Liczba kanałów | 2 |
| Maks. amplituda | ±10V |
| Wyświetlacz | 4.3” ekran dotykowy, 480 x 272 x RGB |
| Interfejsy | Standard: USB Host, USB Device, LAN Opcjonalnie: GPIB (adapter USB-GPIB) |
Dodatkowe materiał do pobrania:
 |
SDG2000X series datasheet |
|
Custom waveforms |
|
SDG2000X manual |
|
Data napisania recenzji: 31-08-2016
Generator kupiłem kilka miesięcy temu w Gotronik. Sama transakcja jaki i sprzęt jest jak najbardziej w porządku. Generator ma dobre parametry użytkowe: 300MS/s, 16 bitów ADC, długa pamięć akwizycji. Jest całkiem mały co do wymiarów fizycznych, ale funkcjonalnie spełnia swe zadanie, po prostu działa. Oprogramowanie które jest z nim dostarczane (pod Win) jest wprawdzie dość ubogie, ale dla mnie najważniejsze było to, że można tam wpisać / narysować dowolny przebieg, który potem będzie odtwarzany przez generator. Z wad należy wymienić to, że generator posiada pewne programistyczne niedoróbki, czasami dość irytujące. Jednak od razu należy przyznać, że Siglent systematycznie, w kolejnych aktualizacjach te problemy usuwa. Na koniec ważna zaleta urządzenia. Z punktu widzenia hardware'u to jest ten sam sprzęt, co znacznie droższy SDG2122X (120MHz zamiast 40). Więc widać, że w SDG2042X drzemią jeszcze duże, niewykorzystane pokłady mocy. Jeżeli szukasz generatora w tych przedziałach cenowych, to moim zdaniem warto kupić właśnie ten model.
