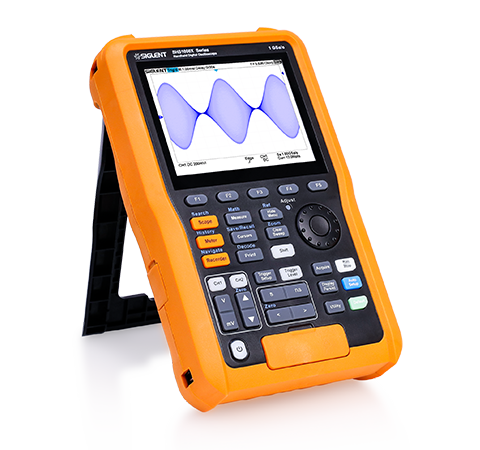

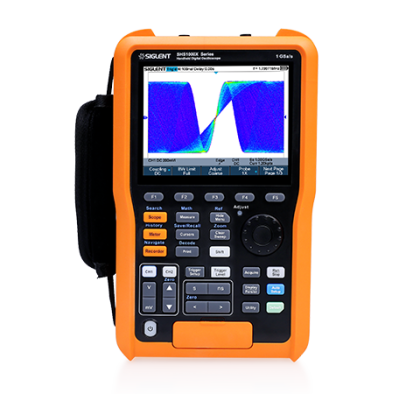

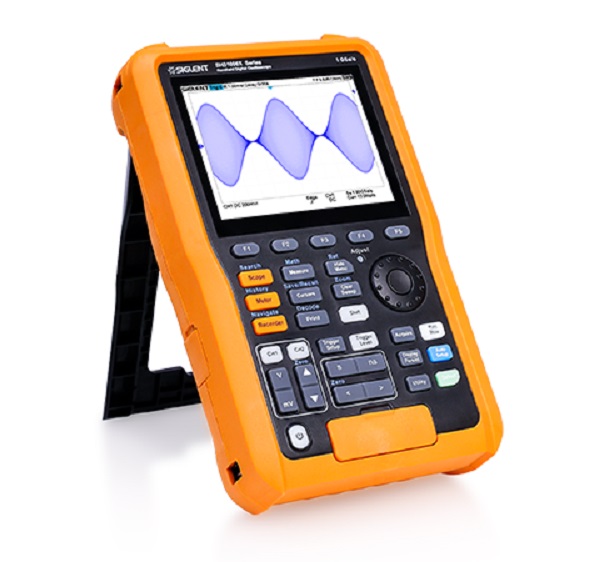

SHS1102X oscyloskop przenośny Siglent 2x100MHz z izolacją

alt
SHS1102X - nowa seria oscyloskopów

Oscyloskopy SIGLENT SHS1000X to nowa seria, która zastąpiła starsze modele SHS1000. W porównaniu do poprzednika wprowadzono kilka zasadniczych zmian jeżeli chodzi o funkcjonalność urządzeń. Oscyloskopy przenośne serii SHS1000X powstały z myślą o serwisie oraz wykonywaniu pomiarów w sposób mobilny. Odpowiednia wydajność, elastyczność oraz solidność to tylko jedne z cech produktu. Oprócz funkcji oscyloskopu SHS1000X posiada wbudowany prosty multimetr cyfrowy. Szerokie możliwości pomiarowe, dekodowanie magistrali cyfrowych, długa żywotność baterii oraz obudowa wykonana zgodnie z normą IP51, to cechy charakterystyczne tej serii. Oscyloskopy serii SHS1000X w odróżnieniu do SHS800X posiadają izolację galwaniczną między kanałami pomiarowymi, zasilanie, USB oraz miernikiem.


Cechy produktu

SHS1102X to 2-kanałwy przenośny oscyloskop firmy SIGLENT o szerokości pasma 100MHz. Urządzenie posiada pojedynczy przetwornik ADC z maksymalną częstotliwością próbkowania 1GSa/s. Długość rekordu pamięci w tym modelu wynosi 12Mpts.

- technologia SPO - szybkie przechwytywanie przebiegów:

100 000 wfm/s (tryb normalny)

400 000 wfm/s (tryb sekwencyjny)
- obsługa 256 poziomów intensywności świecenia oraz temperatury barwowej
- długość rekordu pamięci 12M
- cyfrowy system wyzwalania
- szerokość pasma: 100MHz
- częstotliwość próbkowania 1GSa/s
- izolacja galwaniczna
- inteligentne wyzwalania: zboczem, nachyleniem, szerokością impulsu, okno, Runt, interval, timeout (dropout), pattern
- wyzwalanie i dekodowanie magistrali szeregowych protokołów IIC, SPI, UART, CAN LIN (standard)
- wyzwalanie wideo / HDTV
- niski poziom szumów
- regulowana czułość napięciowa 2mV/dz - 100V/dz
- 3 jednoprzyciskowe skróty do funkcji oscyloskopu, multimetru i rejestratora
- prosty w obsłudze - czytelna klawiatura ze skrótami funkcyjnymi, dodatkowo poszerzona wraz z funkcją SHIFT
- tryb akwizycji segmentowej (sekwencja).

    ►D​​​​zieli rekord pamięci na segmenty (do 80 000) zgodnie z warunkami wyzwalania ustawionymi przez użytkownika
- funkcja zapisu przebiegu - historia (maksymalna długość zarejestrowanego przebiegu do  80 000 klatek)
- funkcja automatycznego pomiaru 38 parametrów, statystyki, zoom, bramkowanie, funkcje matematyczne,
- funkcja FFT 1M. Funkcja znaczników
- funkcje matematyczne oraz pomiarowe wykorzystują wszystkie 12M punktów danych
- funkcje matematyczne ( FFT, +, -, * , /, całkowanie, różniczkowanie, pierwiastek)
- menu w kilku językach - trwają prace nad językiem polskim
- funkcja wyszukiwania i nawigacji
- wbudowany rejestrator  w tym próbek oraz pomiarów - zapisz przebiegu do 22 godzin
- wbudowana funkcja multimetru

   ►pomiar napięcia DC/AC, prądu DC/AC, rezystancji, pojemności, tester diod oraz ciągłości
- pomiar napięcia i prądu True RMS
- wyświetlacz TFT-LCD o przekątnej 5,6" oraz rozdzielczości 640 x 480
- izolowany host USB oraz device USB (microUSB -TMC)
- obsługa poleceń SCPI
- akumulator litowy z certyfikatem UL2054 o pojemności 6900mAh
- spełnia normę szczelności IP51, wodoszczelny, pyłoszczelny
- zgodny z normami: UL61010-1, UL61010-2-030, UL61010-2-033




 ► 5 funkcji w jedynym urządzeniu



► Przenośny i prosty w obsłudze


► Bateria o dużej pojemności z dodatkowymi zabezpieczeniami



► Pełna izolacja galwaniczna

IEC61010-2-030 definiuje kategorie pomiarowe, które oceniają zdolność przyrządów pomiarowych do wytrzymania krótkotrwałych przepięć przejściowych poza napięciem roboczym. W przypadku serii SHS1000X maksymalne napięcie wejściowe na wejściach oscyloskopu analogowego to CATIII 600 Vrms, CATII 1000 Vrms, a maksymalne napięcie wejściowe dla multimetru to CATIII 600 Vrms, CATII 1000 Vrms.

Seria SHS1000X zapewnia pełną izolację między dwoma kanałami oscyloskopu, jednym kanałem multimetru, zasilaczem i portem hosta/urządzenia USB. Pełna izolacja sprawia, że idealnie nadaje się zarówno do pomiarów sygnałów laboratoryjnych, jak i pływających, ponieważ zmniejsza ryzyko przypadkowych zwarć.



► Wodoodporny oraz pyłoszczelny - spełnia normę IP51

Norma IP: IP51
Oscyloskopy ręczne mają szczelną obudowę odporną na kurz i wodę. Zostały przetestowane zgodnie z normą IEC60529, aby zagwarantować wytrzymałość niezbędną do przetrwania w trudnych warunkach. Gumowana powierzchnia z dużymi klawiszami ułatwia również użytkowanie w trudnych warunkach.

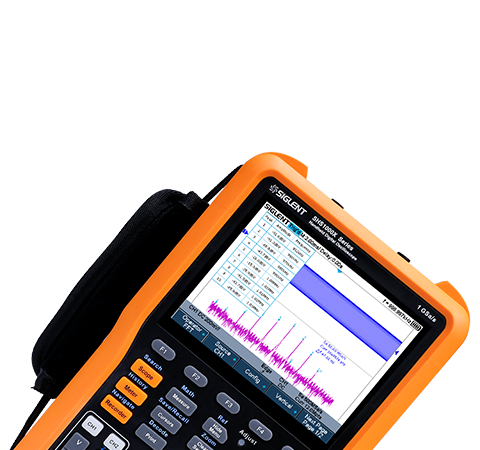

► Wyzwalanie i dekodowanie magistrali szeregowych
alt
SHS800X/SHS1000X wyświetla dekodowanie poprzez listę zdarzeń. Informacje o protokole magistrali mogą być szybko i intuicyjnie wyświetlane w formacie tabelarycznym. Oscyloskop dekoduje magistrale IIC SPI, UART, CAN oraz LIN. Szeroko stosowane w przemyśle motoryzacyjnym oraz systemach wbudowanych.




Zestaw zawiera

- 1 x oscyloskop cyfrowy SHS1102X
- 1 x kabel USB
- 1 x ładowarka
- 2 x sonda pasywna PP925 - 250MHz
- 1 x SHSX 600mA przystawka do pomiaru prądu
- 1 x SHSX 10A przystawka do pomiaru prądu
- 1 x torba na akcesoria oraz oscyloskop
- 1 x akumulator





Model SHS810X SHS820X SHS1102X SHS1202X
Bandwidth 100 MHz 200 MHz 100 MHz 200 MHz
Sample rate (Max.) Two-channel share a single 1 GSa/s ADC. When two channels are enabled, each channel has a maximum sample rate of 500 MSa/s.
When a single channel is active, that channel has a sample rate of 1 GSa/s
Channels 2 analog oscilloscope channels, 1 multimeter channel
Memory depth (Max.) 6 Mpts/CH (dual-channel mode) 12 Mpts/CH (single channel mode)
Waveform capture rate (Max.) 100,000 wfm/s (normal mode), 400,000 wfm/s (sequence mode)
Trigger type Edge, Slope, Pulse Width, Window, Runt, Interval, Dropout, Pattern, Video
Serial Trigger and decoder IIC, SPI, UART, CAN, LIN
Data Logger(Recorder) Sample Logger. The Max sample rate is 25 kSa/s, the Min sample rate is 1 Sa/s
Measurement Logger. The Max interval is 10 minutes, the Min interval is 0.1second. The Max items of logging is 4
I/O USB Host, USB Device
Max input Voltage (Scope) CAT II 300 Vrms Between BNC Signal and Protecting Earth
CAT II 30 Vrms Between BNC GND and Protecting Earth
CAT II 300 Vrms Between BNC Signal and BNC GND
CAT III 600 Vrms, CAT II 1000 Vrms Between BNC Signal and Protecting Earth
CAT III 600 Vrms, CAT II 1000 Vrms Between BNC GND and Protecting Earth
CAT III 300 Vrms Between BNC Signal and BNC GND
Max input Voltage (Meter) CAT III 300 Vrms Between BNC Signal and BNC GND CAT III 600 Vrms, CAT II 1000 Vrms
Probe PP510 PP215 PB925
Display 5.6-inch TFT-LCD (640x480)
Weight Without package 1.75 kg. With package 3.5 kg
