TAO3074 oscyloskop typu tablet 4x70MHz 8-bit OWON

Oscyloskop tabletowy OWON TAO3074 to wszechstronne, 4-kanałowe narzędzie pomiarowe, zaprojektowane z myślą o maksymalnej mobilności i wygodzie użytkowania. Model ten oferuje pasmo 70 MHz oraz próbkowanie w czasie rzeczywistym na poziomie 1 GS/s. Dzięki standardowej rozdzielczości 8-bit oraz czterem kanałom analogowym, TAO3074 doskonale sprawdza się w ogólnej diagnostyce elektroniki, serwisach samochodowych oraz pracach utrzymania ruchu, gdzie kluczowa jest możliwość jednoczesnego podglądu wielu sygnałów w terenie.

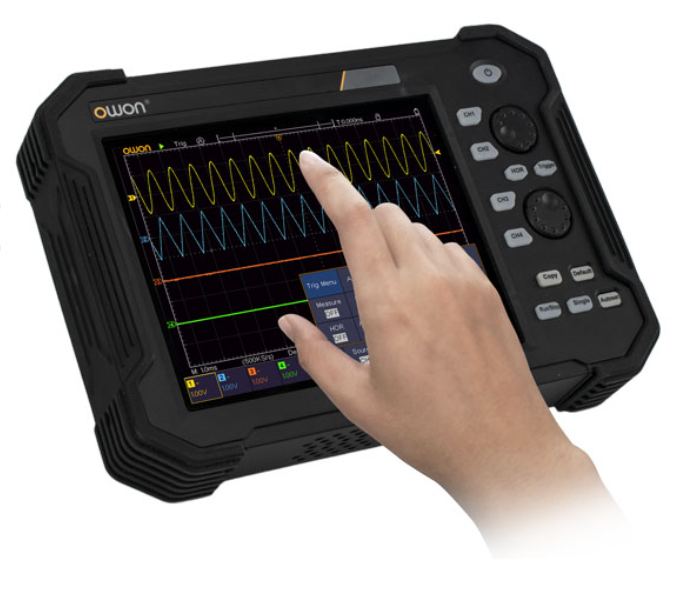

Obsługa urządzenia odbywa się poprzez duży, 8-calowy dotykowy wyświetlacz LCD o wysokiej rozdzielczości (800x600), który wspiera gesty multi-touch, zapewniając intuicyjną nawigację po menu i parametrach sygnału. Oscyloskop posiada wbudowany akumulator o pojemności 8000 mAh, pozwalający na 5 godzin ciągłej pracy bez zasilania sieciowego. TAO3074 oferuje również bogate możliwości analizy: 40M punktów pamięci, odświeżanie 45 000 przebiegów/s, zaawansowane wyzwalanie oraz dekodowanie magistral szeregowych (I2C, SPI, UART, CAN). Wbudowane moduły komunikacyjne (USB, LAN, opcjonalne Wi-Fi) umożliwiają łatwą integrację z komputerem i zdalne sterowanie.



Parametry i funkcje:

• Marka: OWON
• Model: TAO3074
• Liczba kanałów: 4
• Pasmo: 70 MHz
• Próbkowanie: 1 GS/s
• Rozdzielczość pionowa: 8 bitów
• Rekord pamięci: 40M
• Odświeżanie przebiegu: 45 000 wfms/s
• Ekran: 8" Kolorowy LCD (800x600), dotykowy (Multi-touch)
• Bateria: Wbudowana 7.4V, 8000mAh (do 5h pracy)
• Dekodowanie magistral: I2C, SPI, UART(RS232), CAN
• Typy wyzwalania: Edge, Video, Pulse, Slope, Runt, Windows, Timeout, Nth Edge, Logic, I2C, SPI, UART, CAN
• Funkcje matematyczne: +, -, *, /, FFT, FFTrms, Intg, Diff, Sqrt, User Defined, Digital Filter
• Interfejsy: USB Host, USB Device, LAN, Wi-Fi (opcja), PictBridge
• Obsługa komend: SCPI, LabVIEW
• Wymiary: 270 x 191 x 48 mm
• Waga: ok. 1.7 kg

Specyfikacja techniczna

Parametr	Wartość / Zakres
Pasmo	70 MHz
Próbkowanie	1 GS/s
Rozdzielczość pionowa (A/D)	8 bitów
Długość rekordu	40M
Odświeżanie przebiegu	45,000 wfms/s
Skala pozioma (s/div)	1ns/div - 1000s/div, krok 1 - 2 - 5
Kanały	4
Wyświetlacz	8" kolorowy LCD, 800 x 600 pikseli, ekran multi-touch

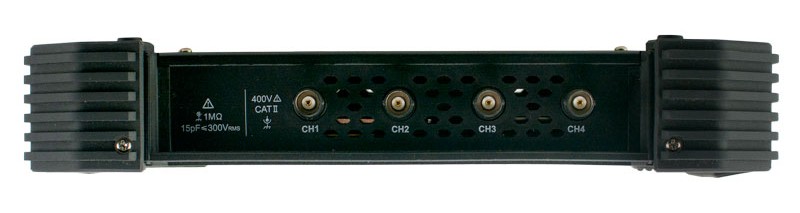

Impedancja wejściowa	1MΩ ± 2%, równolegle z 15pF ± 5pF
Maksymalne napięcie wejściowe	1MΩ ≤ 300Vrms
Współczynnik tłumienia sondy	0.001X - 1000X, krok 1 - 2 - 5
Sprzężenie wejścia	DC, AC, GND
Czułość pionowa	1mV/div - 10V/div (na wejściu)
Typy wyzwalania	Edge, Video, Pulse, Slope, Runt, Windows, Timeout, Nth Edge, Logic, I2C, SPI, UART(RS232), CAN (opcja)
Dekodowanie magistral	I2C, SPI, UART(RS232), CAN (opcja)
Tryb wyzwalania	Auto, Normal, Single
Pomiary automatyczne	Vpp, Vavg, Vrms, Freq, Period, Week RMS, Cursor RMS, Vmax, Vmin, Vtop, Vbase, Vamp, Overshoot, Phase A→B ↑, Phase A→B↓, Preshoot, Rise Time, Fall Time, +Width, -Width, +Duty, -Duty, Duty Cycle, Delay A→B ↑, Delay A→B↓, +Pulse Count, -Pulse Count, Rise Edge Count, Fall Edges Count, Area, Cycle Area
Matematyka przebiegów	+, -, *, /, FFT, FFTrms, Intg, Diff, Sqrt, User Defined Function, Digital Filter
Pamięć przebiegów	100 waveforms

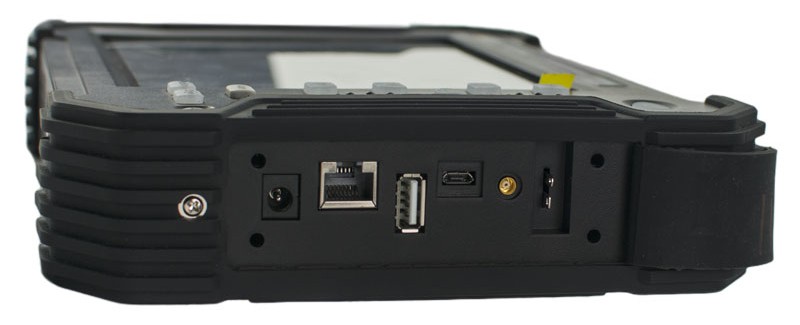

Interfejsy komunikacyjne	USB host, USB device, USB port for PictBridge, LAN, and WIFI (optional)
Licznik częstotliwości	Dostępny (available)

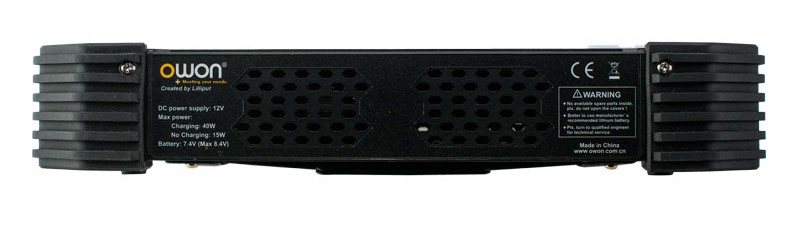

Bateria	7.4V, 8000mAh, 5 godzin pracy
Wymiary (WxHxD)	270 x 191 x 48 mm
Waga urządzenia	Około 1.7kg



Pliki do pobrania

	Instrukcja obsługi (User Manual) TAO3000 Series [PDF]
	Skrócona instrukcja (Quick Guide) TAO3000 Series [PDF]
	Oprogramowanie PC (PC Software) [RAR/EXE]
	Aplikacja mobilna (APP) [APK/Download]



---
