Zasilacz regulowany LM338K
* ZESTAW DO SAMODZIELNEGO MONTAŻU *
LM338K moduł zasilacza 30V 3A

Zestaw do samodzielnego montażu umożliwiający zbudowanie modułu zasilacza opartego o liniowy stabilizator napięcia LM338K. Na wejściu zasilacza mamy mostek prostowniczy dzięki czemu układ można zasilać zarówno napięciem stałym DC i zmiennym AC. maksymalna napięcie wyjściowe wynosi 30V i jest regulowane za pomocą potencjometru. Wartość napiecia wyjściowego jest mierzona za pomocą woltomierza, który jest w zestawie. By zapewnić odpowiednie chłodzenie stabilizatora zastosowano dodatkowy wentylator do wymuszonego obiegu powietrza.


parametry zasilacza LM338K:
  • liniowy stabilizator napięcia LM338K w obudowie TO-3
  • mostek prostowniczy
  • możliwość zasilania napięciem stałym DC lub zmiennym AC
  • napięcie wejściowe DC: 3-35V
  • napięcie wejściowe AC: 1-25V
  • zaciski wejściowe terminal block ARK-2 do przykręcenia przewodów
  • napięcie wyjściowe regulowane za pomocą potencjometru: 1,2 do 30V
  • maksymalny prąd wyjściowy: 3A
  • maksymalna moc: 50W
  • zaciski wyjściowe typu banan 4mm
  • włącznik
  • radiator w zestawie
  • wentylator (cooler) dodatkowo chłodzący
  • woltomierz mierzący wartość napięcia wyjściowego
  • wymiary płytki drukowanej: 96 x 58mm


LM338K moduł zasilacza 30V 3ALM338K moduł zasilacza 30V 3ALM338K moduł zasilacza 30V 3A



ocena stopnia trudności:

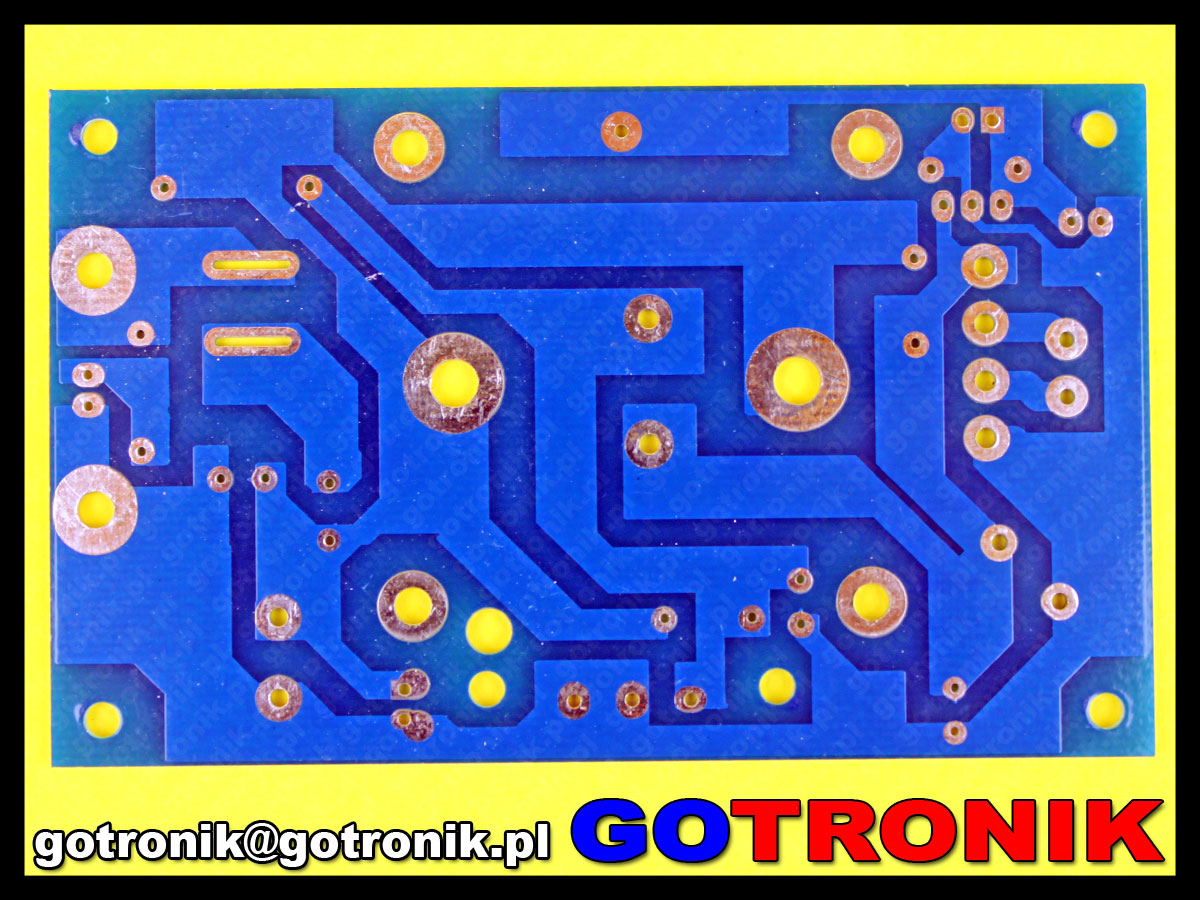

  • płytka jednostronna
  • solder-maska -TAK

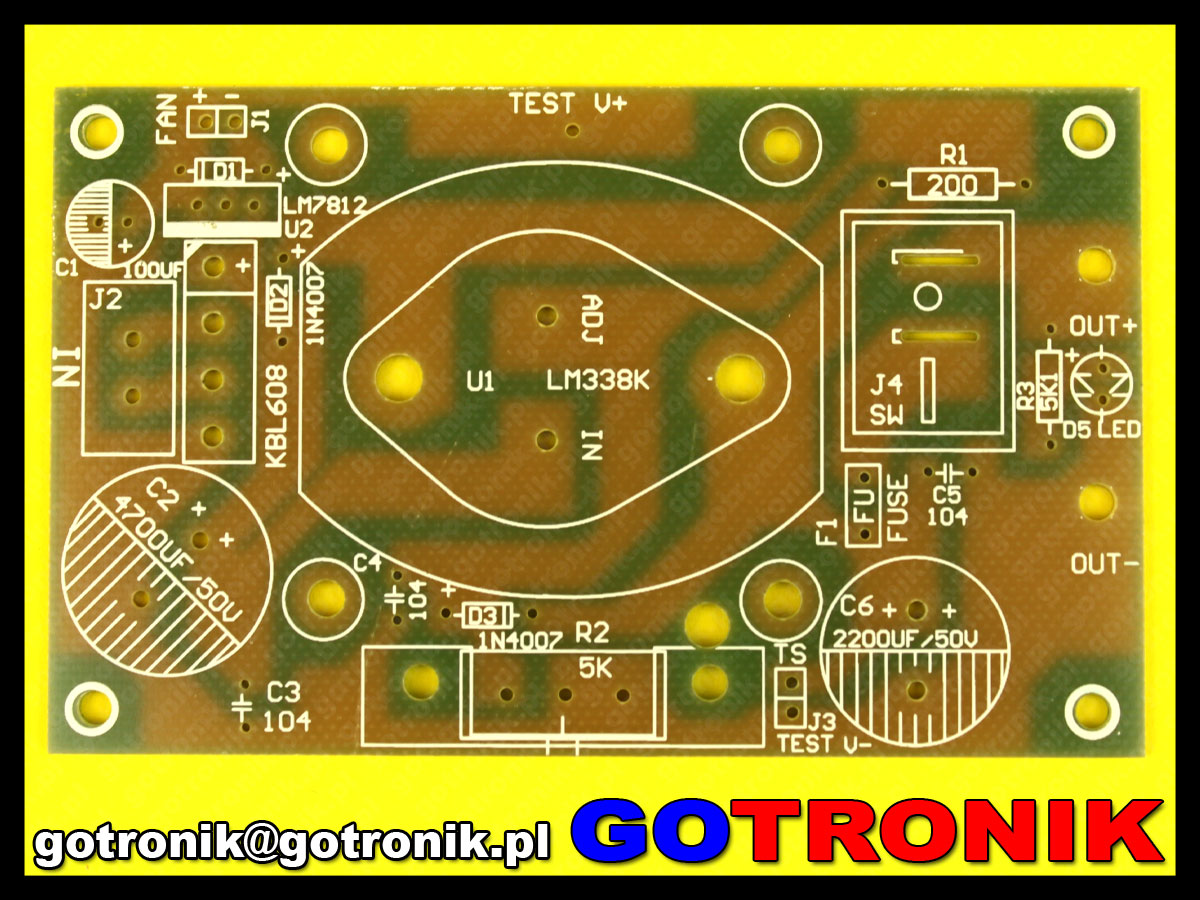

  • opis montażowy na płytce drukowanej - TAK
  • schemat ideowy - NIE
  • schemat montażowy - TAK
  • typ montażu: przewlekany THT
  • elementy montowane powierzchniowo SMD: NIE
  • elementy wymagające zachowania polaryzacji: TAK
  • urządzenie po poprawnym zmontowaniu nie wymaga uruchomienia (działa odrazu)

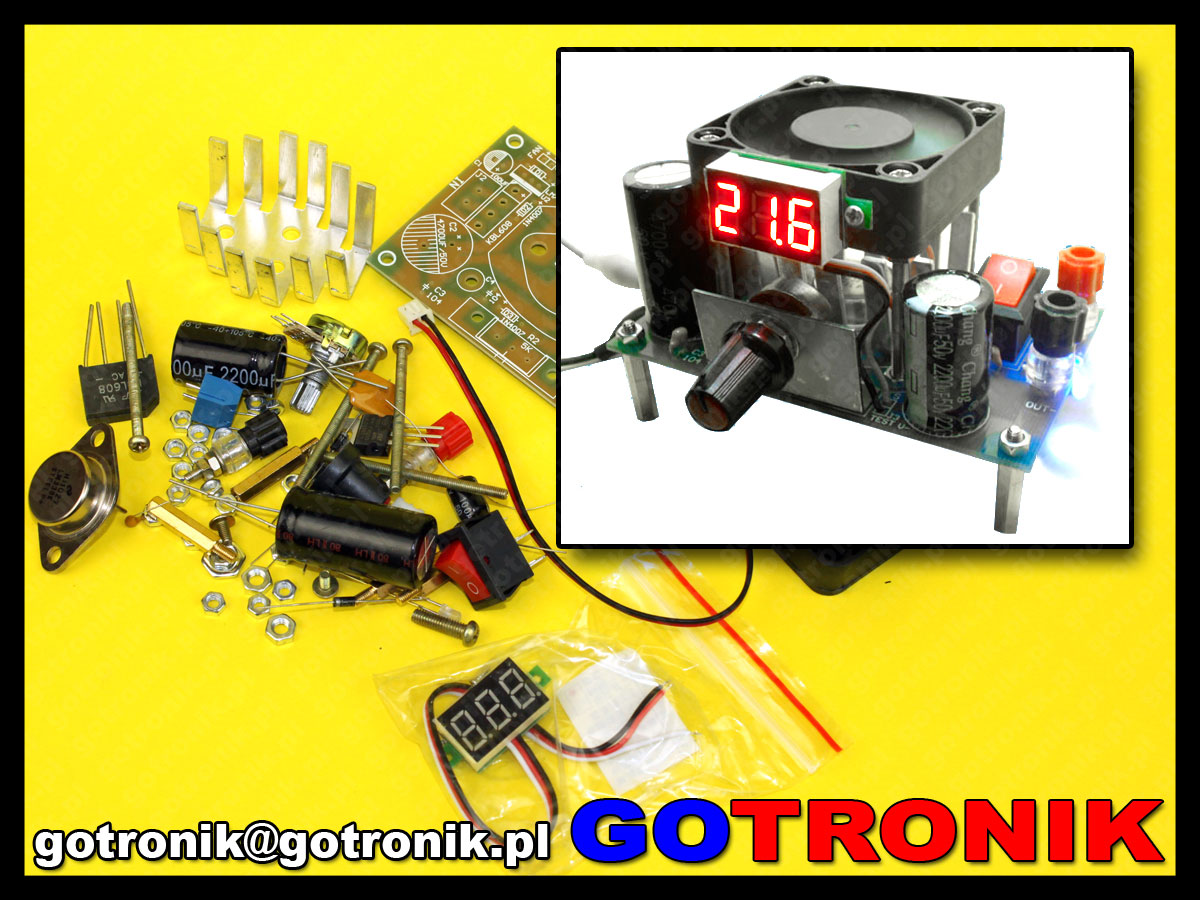

zdjęcia urządzenia po zmontowaniu:

LM338K moduł zasilacza 30V 3ALM338K moduł zasilacza 30V 3ALM338K moduł zasilacza 30V 3A
LM338K moduł zasilacza 30V 3ALM338K moduł zasilacza 30V 3ALM338K moduł zasilacza 30V 3A

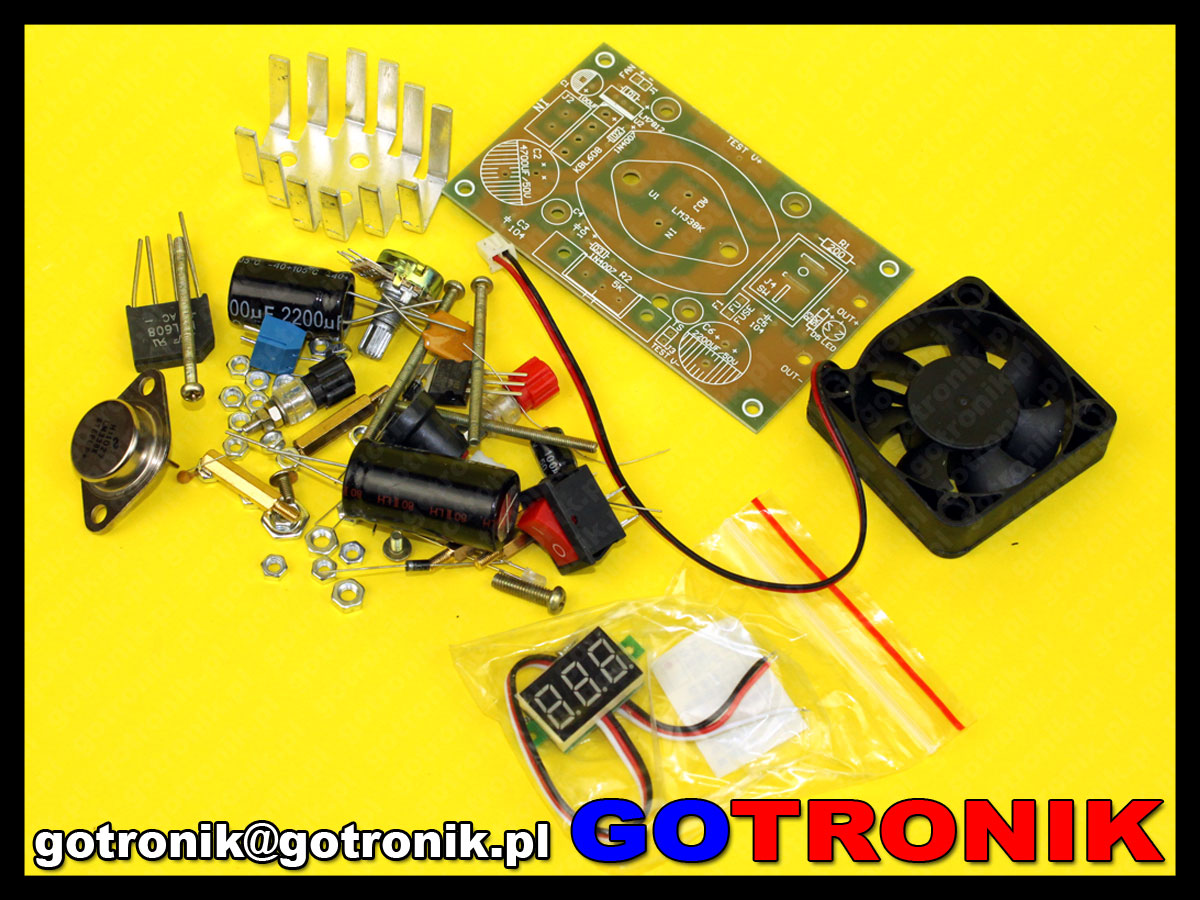

w skład zestawu wchodzi:
  • płytka drukowana PCB
  • wszystkie potrzebne elementy do budowy urządzenia

Jest to zestaw do samodzielnego montażu - polutowania, składający się z płytki drukowanej, oraz kompletu elementów elektronicznych podzespołów. Efekt końcowy - działające urządzenie jest tylko tylko uzależniony od umiejętności osoby montującej i jego doświadczenia. W przypadku gdy urządzenie nie działa itp. nie ma możliwości zwrotu lub wymiany lutowanych elementów. Istnieje tylko możliwość odpłatnej naprawy przez nasz serwis - jednak w przypadku niektórych tańszych zestawów do montażu koszt serwisu będzie przekraczał wartość zestawu.

zdjęcia:

LM338K moduł zasilacza 30V 3A
LM338K moduł zasilacza 30V 3A
LM338K moduł zasilacza 30V 3A
DIY LM338K Step Down Power Supply Converter Module 3A DC-AC Kit Voltage Regulator
