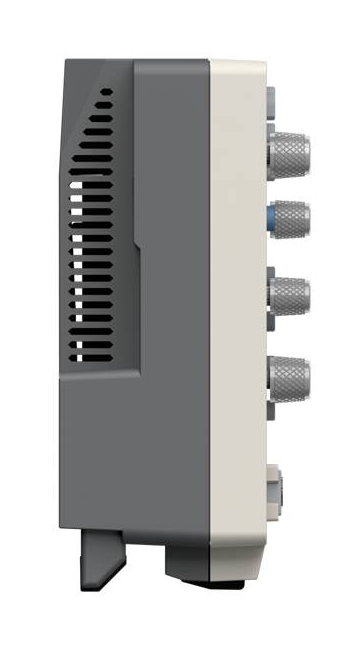

ADS914A oscyloskop cyfrowy 4x125MHz 2.5GSa/s 12-bit z generatorem OWON

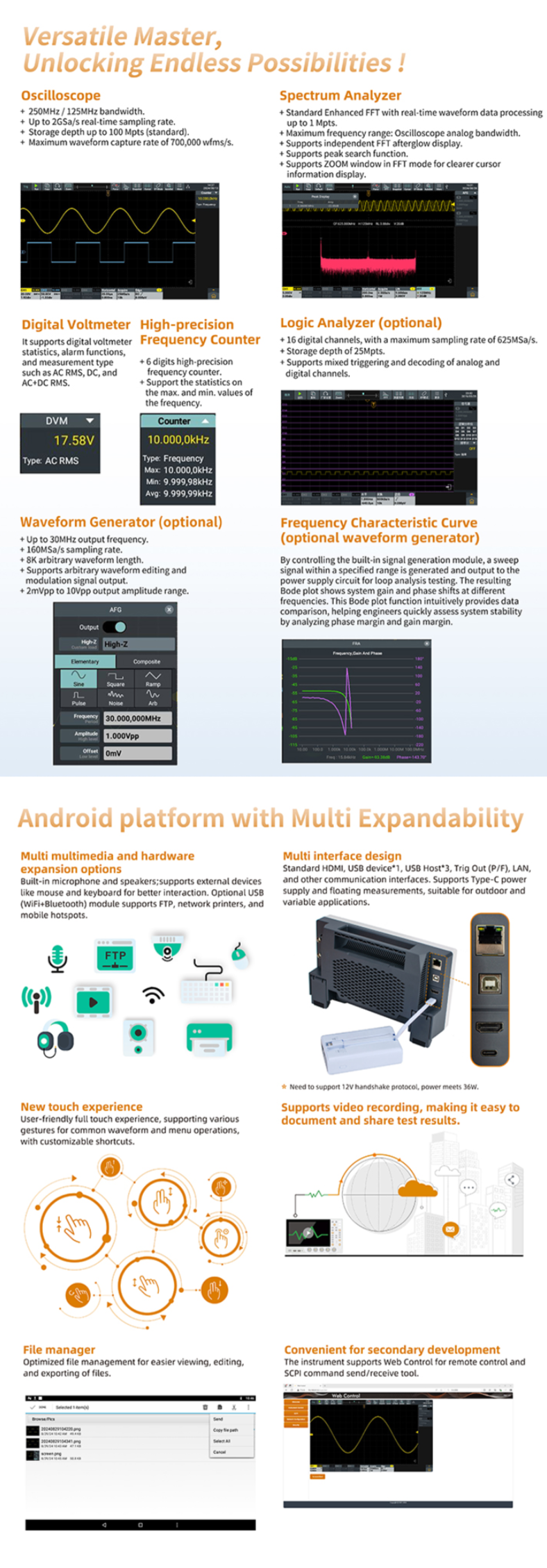

Oscyloskop cyfrowy OWON ADS914A to nowoczesne, 4-kanałowe narzędzie pomiarowe oparte na zaawansowanej architekturze X-Vision. Model ten oferuje pasmo 125 MHz, próbkowanie do 2 GSa/s (w trybie jednokanałowym) oraz imponującą rozdzielczość pionową 12-bit, co pozwala na precyzyjną analizę najdrobniejszych szczegółów sygnału. Urządzenie integruje w sobie aż 7 funkcji pomiarowych, w tym: oscyloskop, generator arbitralny 30 MHz, multimetr, analizator widma FFT, licznik częstotliwości, woltomierz oraz opcjonalny analizator stanów logicznych.

Dzięki zastosowaniu 7-calowego ekranu dotykowego IPS (1024x600) z obsługą gestów multi-touch, nawigacja po menu jest niezwykle intuicyjna. Oscyloskop charakteryzuje się głęboką pamięcią akwizycji 100 Mpts oraz ultra-szybkim odświeżaniem przebiegów na poziomie 700 000 wfms/s, co ułatwia wychwytywanie rzadkich anomalii. Model ADS914A wyposażony jest w moduł generatora fal (AFG), co umożliwia tworzenie wykresów Bodego do analizy pętli sprzężenia zwrotnego. Kompaktowa, ultra-cienka obudowa oraz opcjonalna bateria 5000 mAh sprawiają, że jest to idealne rozwiązanie zarówno do laboratorium, jak i pracy w terenie.




Parametry:

• Marka: OWON
• Model: ADS914A
• Liczba kanałów: 4
• Pasmo: 125 MHz
• Rozdzielczość pionowa: 12-bit
• Próbkowanie: do 2 GSa/s (1 kanał) / 1 GSa/s (2 kanały) / 500 MSa/s (4 kanały)
• Pamięć akwizycji: 100 Mpts
• Odświeżanie przebiegu: do 700 000 wfms/s
• Generator arbitralny: 30 MHz (wbudowany)
• Architektura X-Vision, niższy poziom szumów, większa pamięć, szybsze odświeżanie
• Funkcja Bode Plot (analiza pętli)
• Analiza FFT: 1M punktów
• Wyświetlacz: 7" IPS 1024x600, dotykowy
• Dekodowanie magistral: RS232/UART, I2C, SPI, CAN, LIN
• Wsparcie dla zewnętrznych peryferii takich jak: myszka, klawiatura
• Ulepszone zarządzanie plikami ułatwiające przeglądanie, edycję i eksportowanie
• Opcjonalny moduł bezprzewodowy (Wi-Fi/Bluetooth) obsługuje FTP, drukarki sieciowe, hotspoty mobilne i inne
• Interfejsy: HDMI, USB Host, USB Device, LAN

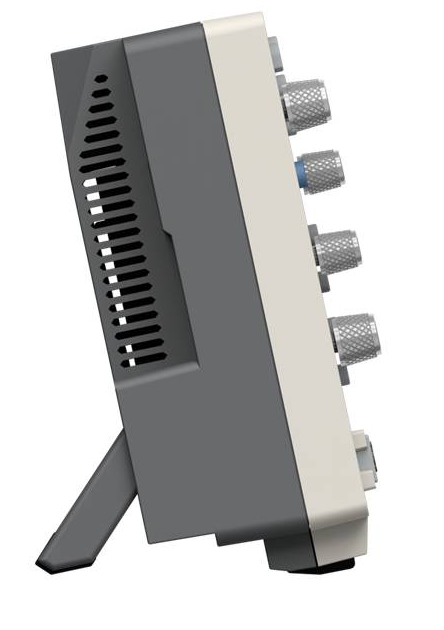

• Wymiary: 260 x 160 x 78 mm
• Waga: ok. 1.5 kg

Specyfikacja techniczna

Oscyloskop - Specyfikacja
System Pionowy
Pasmo analogowe	125 MHz
Liczba kanałów	4 kanały analogowe
Czas narastania	≤ 2.8 ns
Rozdzielczość pionowa	12 bitów
Czułość pionowa	200 µV/div ～ 10 V/div [1]
Zakres przesunięcia	±2 V (200 µV/div – 200 mV/div) ±80 V (500 mV/div – 10 V/div)
Sprzężenie wejścia	DC, AC, Ground
Impedancja wejściowa	1 MΩ ±2%, równolegle z 20 pF ±5 pF
Maksymalne napięcie wejściowe	≤ 300 Vrms
Ustawienia tłumienia sondy	Common: 10µX - 50kX (sekwencja 1-2-5) Custom: 1.00µX - 1.00MX
Ograniczenie pasma	20 MHz, pełne pasmo
Dolna częstotliwość (AC, -3dB)	≥ 10 Hz (na BNC)
Dokładność wzmocnienia DC	≤1 mV: 3% 2 mV: 2% ≥5 mV: 1.5%
Dokładność DC (średnia)	Delta V (≥16 przebiegów): ±(2% odczytu + 0.05 dz)
Izolacja kanał-kanał	50 Hz: 100:1 | 10 MHz: 40:1
Opóźnienie międzykanałowe	150 ps (typowe)
Inwersja przebiegu	Wspierana
Uwaga [1]	200 µV/div to cyfrowe powiększenie zakresu 1mV/div.
System Poziomy
Prędkość skanowania (s/div)	1 ns/div - 1000s/div (krok 1-2-5)
Dokładność podstawy czasu	±25 ppm (typowa, +25℃)
Zakres próbkowania	0.05 Sa/s ～ 2.5 GSa/s
Głębokość pamięci	Maksymalnie 100 Mpts
Dokładność pomiaru interwału (△T)	Pojedynczy: ±(1 interwał + |dokładność|×odczyt + 0.2ns) Średnia >16: ±(1 interwał + |dokładność|×odczyt + 0.1ns)
System Akwizycji
Tryby akwizycji	Sample, Peak, High Res, Average, Segmentation
Maks. próbkowanie Real-time	Pojedynczy kanał: 2 GSa/s Podwójny kanał: 1 GSa/s Cztery kanały: 500 MSa/s
Szybkość przechwytywania	Tryb Real-time: 50,000 wfms/s Tryb Segment: 700,000 wfms/s
Długość rekordu	1k, 10k, 100k, 1M, 10M, 25M, 50M, 100M (dynamiczna)
Interpolacja	Auto, Sinx/x, x
Segmentacja	Maks. 250,000 segmentów
System Wyzwalania (Trigger)
Źródło wyzwalania	CH1, CH2, CH3, CH4, LA
Tryby wyzwalania	Auto, Normal, Single
Typy wyzwalania	Edge, Video, Pulse, Slope, Runt, Windows, Timeout, Nth Edge, Logic, RS232/UART, I2C, SPI, CAN, LIN
Ustawienie poziomu 50%	Sygnał wejściowy ≥ 50 Hz
Holdoff	100 ns do 10 s
Czułość wyzwalania	0.3 div ~ 10 div
Zakres poziomu wyzwalania	±4 działki od środka ekranu
Analizator Logiczny (LA)
Kanały wejściowe	16 [D0:D15] (Grupy: D0-D7, D8-D15)
Maks. częstotliwość wejściowa	200 MHz
Zakres progu	±20.0 V (krok 10 mV)
Wybór progu	TTL, CMOS, ECL, PECL, Custom
Maks. napięcie wejściowe	±40 V peak CAT I (impulsowo 800 Vpk)
Min. szerokość impulsu	5 ns
Impedancja wejściowa	100 kΩ || 8 pF
Generator Przebiegów (AFG)
Liczba kanałów	1
Próbkowanie / Rozdzielczość	160 MSa/s / 14 bitów
Maks. częstotliwość	30 MHz (Sinus)
Przebiegi standardowe	Sinus, Prostokąt, Piła, Impuls, Szum, Arbitralne (28 wbudowanych)
Zakres częstotliwości	Sinus: 1µHz-30MHz; Prostokąt: 1µHz-15MHz Impuls/Arb: 1µHz-10MHz; Piła: 1µHz-1MHz
Amplituda (High Z)	2 mVpp - 10 Vpp (≤10 MHz) 2 mVpp - 5 Vpp (≤30 MHz)
Modulacja	AM, FM, PM, FSK
Pomiary, Analiza i Inne
Pomiary automatyczne	43 typy (max 8 jednocześnie); Źródło: CH1-CH4
Wykres Bode'go (Bode Plot)	Start/End Freq: 10 Hz ~ 25 MHz; Amplitude: 2mV ~ 6V
Matematyka	+, -, *, /, Logic, FFT, Filtry, User Defined
Dekodowanie (2 tory)	RS232/UART, I2C, SPI, LIN, CAN (Tekst i Grafika)
Licznik / DVM	Licznik 6-bitowy / Woltomierz 4-bitowy (AC/DC RMS)
Specyfikacja Ogólna
Wyświetlacz	7 cali TFT LCD, Kolorowy (24-bit) Rozdzielczość: 1024 x 600 px Ekran dotykowy (Pojemnościowy, Multi-touch)
Poświata	Off, nieskończoność, regulowana (1s, 2s, 5s)
System operacyjny	Android (2GB RAM, 8GB Pamięci wewn.)

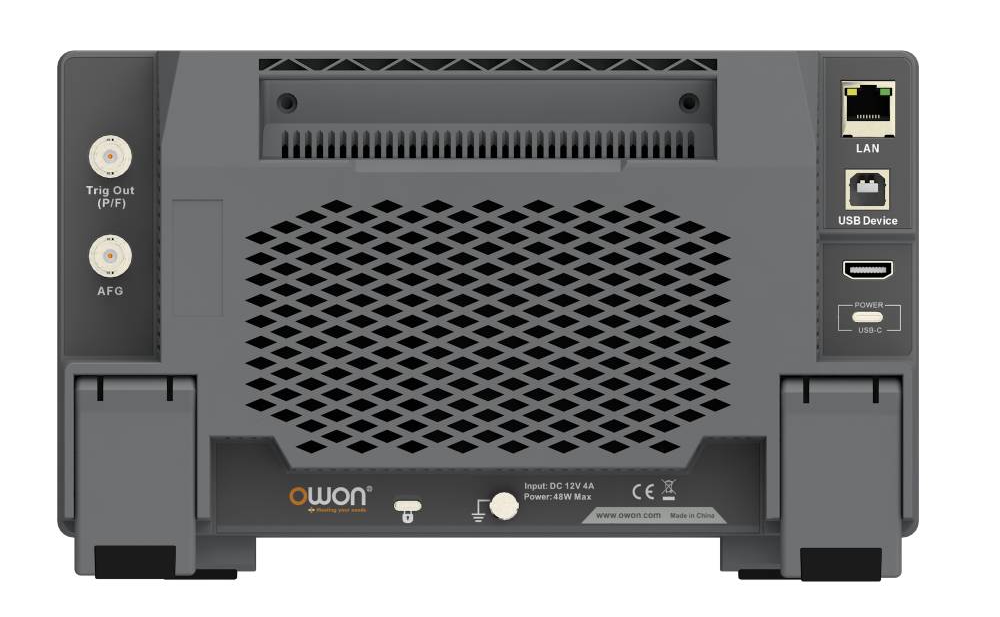

Interfejsy	HDMI, USB Device, USB Host, LAN, Trig Out(P/F)
Zasilanie	Złącze USB Type-C (12V 4A) Wymagany adapter 12V/≥4A (z generatorem) Opcjonalna bateria: 11.1V, 5000mAh (ok. 2h pracy)
Pobór mocy	≤ 48 W
Środowisko pracy	Temp. pracy: 0℃ ～ 40℃ Wilgotność: ≤ 90%
Wymiary i waga	260 x 160 x 78 mm Waga: ok. 1.5 kg (bez baterii) / 1.7 kg (z baterią)
