LD35 elektroniczne obciążenie USB 35W 0,25A - 5A
Dostępność: Dostępny
Czas wysyłki: 24 godziny
Koszt wysyłki: od 11,99 zł
Numer katalogowy: BTE-640
Stan magazynowy:
Stan produktu: Nowy
- Opis produktu
- Recenzje produktu (0)

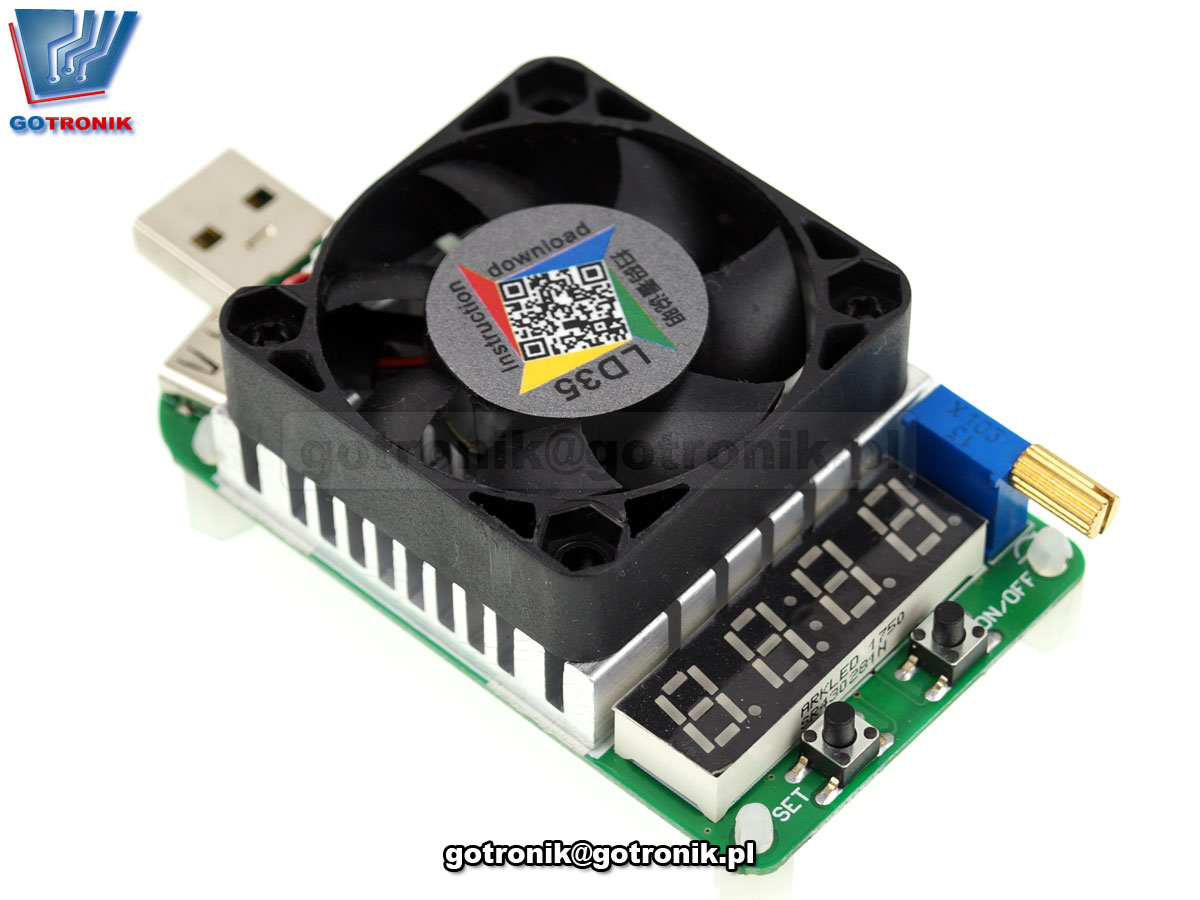

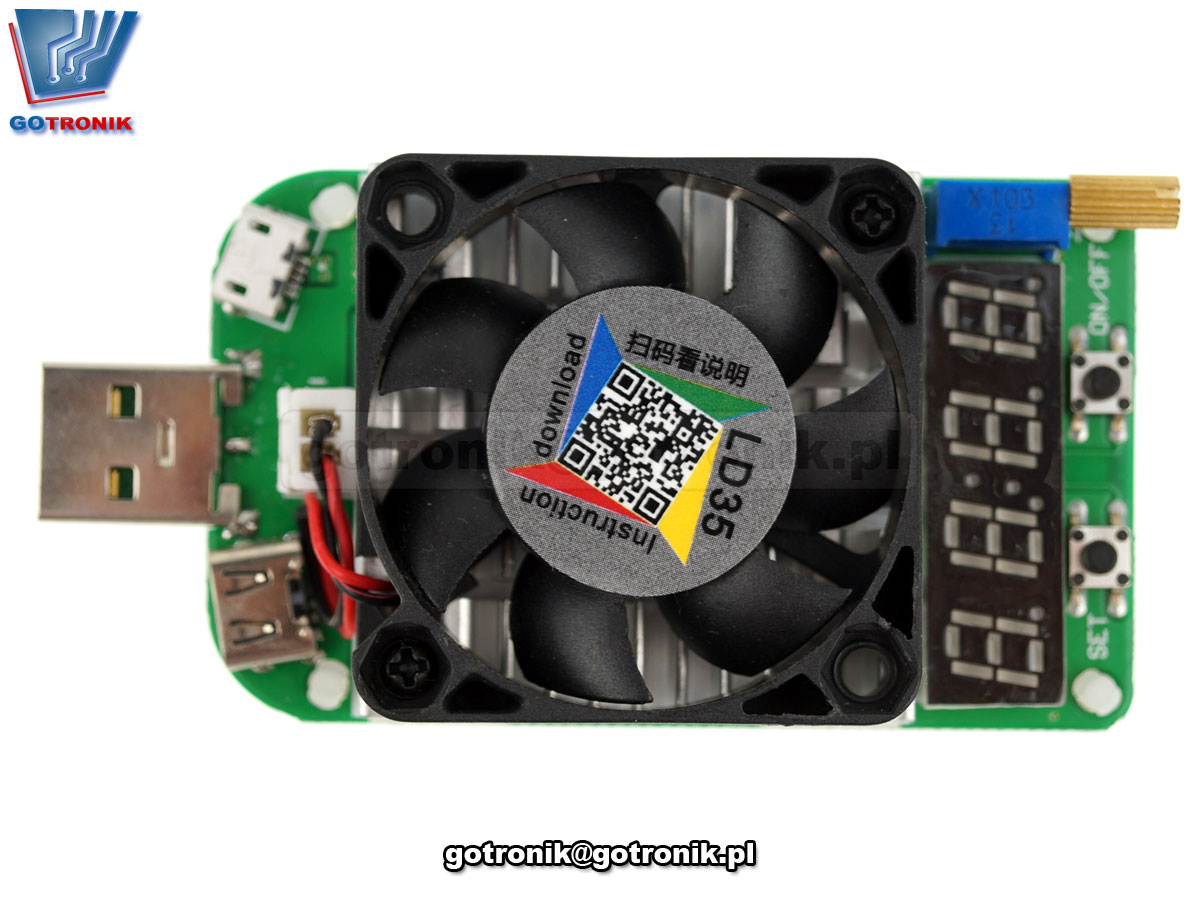

LD35 elektroniczne obciążenie USB 35W 0,25A - 5A
Elektroniczne obciążenie model LD35 produkcji RD jak sama nazwa wskazuje umożliwia obciążanie wszelkiego rodzaju źródeł zasilania prądem płynnie regulowanym przy pomocy potencjometru. W modelu LD35 mammy możliwość obciążenia stałoprądowego DC w zakresie od 250mA do 5A. Moc maksymalna obciążenia wynosi 35W. Elektroniczne obciążenie w stosunku do tradycyjnych obciążeń o charakterystyce rezystancyjnej: czyli rezystorów (oporników) i potencjometrów ma tą zaletę że wartość ustawionego prądu obciążenia jest stała bez względu na zmiany wartości napięcia. Natomiast w przypadku wspomnianych rezystorów wraz ze zmianą wartości napięcia zmienia się wartość płynącego prądu w obwodzie (zgodnie z prawem Ohma). Obciążenie LD-35 zasilane jest z bezpośrednio z podłączonego źródła napięcia. Napięcie zasilania mieści się w granicach od 4V do 25V. Urządzenie wyposażono najpopularniejsze porty wejściowe występujące w urządzeniach przenośnych: wtyk USB typ A, i gniazda microUSB, oraz typu C. Całe urządzenie jest kompaktowe i łatwe w użyciu. Wartość prądu regulujemy dość dokładnie przy pomocy potencjometru wieloobrotowego. Żądaną wartość prądu łatwo ustawić dzięki wbudowanemu wyświetlaczowi LED na którym wyświetlana jest wartość natężenia prądu, napięcia i mocy. Elektroniczne obciążenie LD35W posiada wbudowane wewnętrzne zabezpieczenia przez przekroczeniem dopuszczalnej mocy OPP, przekroczenia dopuszczalnej temperatury i OVP zabezpieczenie przed przekroczeniem dopuszczalnego napięcia.
Element aktywny - tranzystor TIP122 na którym wytracana jest moc obciążenia w postaci ciepła jest chodzony za pomocą aluminiowego radiatora dodatkowo wspomaganego wentylatorem. Wentylator jest inteligentnie sterowany tzn. załącza się w razie potrzeby po przekroczeniu ustalonej temperatury.
Przykładowe zastosowania elektronicznego obciążenia (z ang. Electronic Load resistor): badanie wydajności prądowej źródeł zasilania, portów USB, power banków, testowanie przewodów USB pod obciążeniem, przeprowadzanie prób obciążeniowych, testowanie układów po naprawach serwisowych.
Element aktywny - tranzystor TIP122 na którym wytracana jest moc obciążenia w postaci ciepła jest chodzony za pomocą aluminiowego radiatora dodatkowo wspomaganego wentylatorem. Wentylator jest inteligentnie sterowany tzn. załącza się w razie potrzeby po przekroczeniu ustalonej temperatury.
prezentacja działania i obsługa elektronicznego obciążenia LD35:
- elektroniczne obciążenie DC
- napięcie pracy: 4 do 25Vdc
- moc maksymalna: 35W
- płynna regulacja prądu obciążenia: od 0,25A do 5,00A
gdy wentylator chłodzący nie działa - minimalny porób prądu: 0,05A
- wyświetlacz siedmiosegmentowy LED 4 cyfrowy
- rozdzielczość regulacji prądu: 0,01A = 10mA
- wyświetlane parametry: napięcie [V], prąd [A], moc [W]
- potencjometr wieloobrotowy do regulacji wartości prądu obciążenia
- wbudowany wiatrak chłodzący radiator z łożyskiem olejowym (ślizgowym)
inteligentnie sterowany (załącza się w razie potrzeby i wyłącza po schłodzeniu) - prędkość obrotowa wentylatora: 8000 obr./min +/-10%
- aluminiowy radiator
- złącza wejściowe: wtyk USB typ A, gniazdo micro-USB, gniazdo USB typ C
- wbudowane wewnętrzne zabezpieczenia:
OVP - Over Voltage Protection - zabezpieczenie przeciw napięciowe
OPP - Over Power Protection - zabezpieczenie przekroczenia mocy maksymalnej
OTP - Over Temperature Protection - zabezpieczenie przed przegrzaniem
elektroniczne obciążenie nie posiada zabezpieczenia przed odwrotną polaryzacją - temperatura pracy: -10°C ~ +40°C
- wymiary: 84x41x28mm
- waga: około 57g
parametry elektronicznych obciążeń z serii LD-x5:
