PAM8610 wzmacniacz audio 2x15W
Nowość

PAM8610 wzmacniacz audio 2x15W

Dostępność: Dostępny

Czas wysyłki: 24 godziny

Koszt wysyłki: od 15,00 zł Dostępne formy wysyłki dla oglądanego produktu:Kurier - 15,00 zł
Odbiór osobisty - 0,00 zł

Numer katalogowy: BTE-393

Stan magazynowy:

Stan produktu: Nowy

Cena: 10,00 zł

Ilość: szt.
Dodaj do koszyka

dodaj do schowka

  • Opis produktu
  • Recenzje produktu (0)
PAM8610 wzmacniacz audio 2x15W
BTE-393, PAM8610, kalsa d, wzmacniacz cyfrowy, wzmacniacz audio 2x15W, Sanwu, wzmacniacz mocy, wzmacniacz akustyczny, bte393
Moduł wzmacniacza mocy audio zbudowany w oparciu o układ PAM8610 pracujący w klasie D. Produkcja Sanwu. Wzmacniacze pracujące w cyfrowej klasie D charakteryzują się bardzo dużą sprawnością - czyli małymi stratami. Przekłada się to także na małe straty cieplne i dzięki temu wymiary wzmacniacza są zminiaturyzowane (w stosunku do podobnych konstrukcji o takiej samej mocy pracujących w klasie AB).

BTE-393, PAM8610, kalsa d, wzmacniacz cyfrowy, wzmacniacz audio 2x15W, Sanwu, wzmacniacz mocy, wzmacniacz akustyczny, bte393BTE-393, PAM8610, kalsa d, wzmacniacz cyfrowy, wzmacniacz audio 2x15W, Sanwu, wzmacniacz mocy, wzmacniacz akustyczny, bte393BTE-393, PAM8610, kalsa d, wzmacniacz cyfrowy, wzmacniacz audio 2x15W, Sanwu, wzmacniacz mocy, wzmacniacz akustyczny, bte393
dane techniczne:
  • wzmacniacz mocy audio pracujący w cyfrowej klasie D
  • układ PAM8610
  • wzmacniacz audio dwukanałowy - stereo
  • moc wyjściowa: 15W + 15W
    przy impedancji 4Ω

    przy impedancji 8Ω --: 10W + 10W
  • sygnał wejściowy audio: wejście liniowe
  • napięcie zasilania: od 7V do 15Vdc
  • impedancja obciążenia głośników: 6Ω 8Ω
  • MUTE + funkcja szybkiego wyciszenia
  • duża sprawność energetyczna > 90%
  • prąd statyczny: 20mA
  • produkcja Sanwu
  • profesjonalnie wykonana płytka drukowana PCB
  • dwustronna z metalizacją otworów i soldermaską
  • wysokiej jakości montaż SMD elementów elektronicznych
  • złącza do przylutowania przewodów
  • wymiary płytki drukowanej: 29mm x 25mm
sposób podłączenia:

Oferowany moduł wzmacniacza audio opartego na układzie TPA3110D2 jest już zmontowany i działający. Wszystkie przewody z sygnałami wejściowymi, wyjściowymi i zasilania należy przylutować do płytki drukowanej zgodnie z dalszym opisem. podłączamy dwie parę OUT+ / - do głośnika lub kolumn. W ostatnim kroku należy dolutować przewody zasilania. Na każdym etapie montażu sygnałów doprowadzanych do wzmacniacza należy zachować odpowiednią polaryzację zgodnie z nadrukami na płytce drukowanej PCB. Niewłaściwa polaryzacja napięcia zasilającego doprowadzi do jego uszkodzenia. Jeśli nie wiesz co to jest polaryzacja to znaczy że produkt ten nie jest przeznaczony dla Ciebie (niestety).
BTE-393, PAM8610, kalsa d, wzmacniacz cyfrowy, wzmacniacz audio 2x15W, Sanwu, wzmacniacz mocy, wzmacniacz akustyczny, bte393
Sygnał może być podawany z odtwarzacza CD, DVD, MP3, smartfona itp.


PORADNIK - dobór odpowiedniego zasilacza do wzmacniacza:
Zasilacza nie ma w zestawie. Należy dokupić go osobno we własnym zakresie. Musi to być zasilacz o stałym napięciu wyjściowym DC z przedziału podanego w specyfikacji powyżej. Można wykorzystać popularne zasilacze impulsowe - ładowarki do laptopów. Należy mieć jednak na uwadze że najtańsze zasilacze impulsowe ze względu na ich konstrukcję mogą wprowadzać szumu do słyszalnego toru audio. Oczywiście do zasilania można wykorzystać wszelkiego rodzaju akumulatory o odpowiednich parametrach elektrycznych.
Jaki kupić zasilacz?

Przykładowo: chcemy uzyskać maksymalną moc wzmacniacza 2x50W. Czyli łączna sumaryczna moc wyjściowa będzie wynosić 100W. Najczęściej maksymalna moc wzmacniaczy jest podawana dla maksymalnego napięcia wyjściowego i minimalnej impedancji głośnika. Jaką musi mieć wydajność lub moc zasilacz? Dobrym zwyczajem jest zastosowanie zasilacza o większej mocy niż wzmacniacz by mieć pewien margines zapasu mocy. Przyjmijmy że wzmacniacza 100W podłączymy zasilacz 120W (20% zapasu mocy). Stąd możemy obliczyć minimalną wydajność prądową do uzyskania pełnej mocy.
P=UxI
gdzie P -moc podawana w watach [W], U - napięcie podawane w woltach [V], I - prąd podawany w amperach [A]

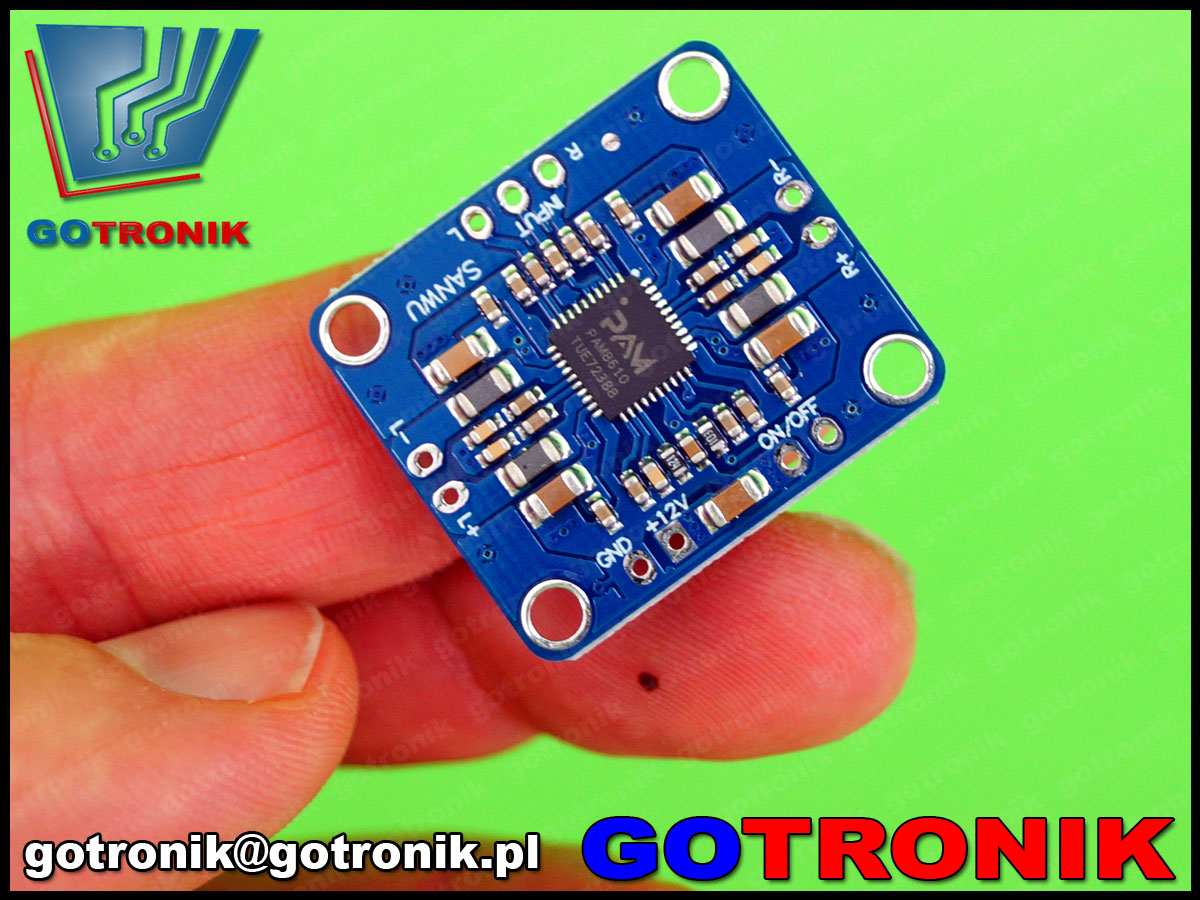

zdjęcia:
BTE-393, PAM8610, kalsa d, wzmacniacz cyfrowy, wzmacniacz audio 2x15W, Sanwu, wzmacniacz mocy, wzmacniacz akustyczny, bte393
BTE-393, PAM8610, kalsa d, wzmacniacz cyfrowy, wzmacniacz audio 2x15W, Sanwu, wzmacniacz mocy, wzmacniacz akustyczny, bte393
BTE-393, PAM8610, kalsa d, wzmacniacz cyfrowy, wzmacniacz audio 2x15W, Sanwu, wzmacniacz mocy, wzmacniacz akustyczny, bte393
