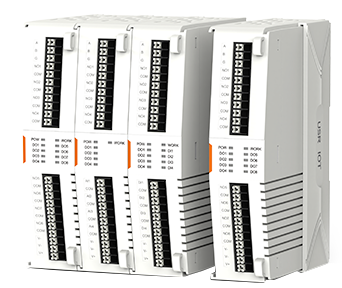

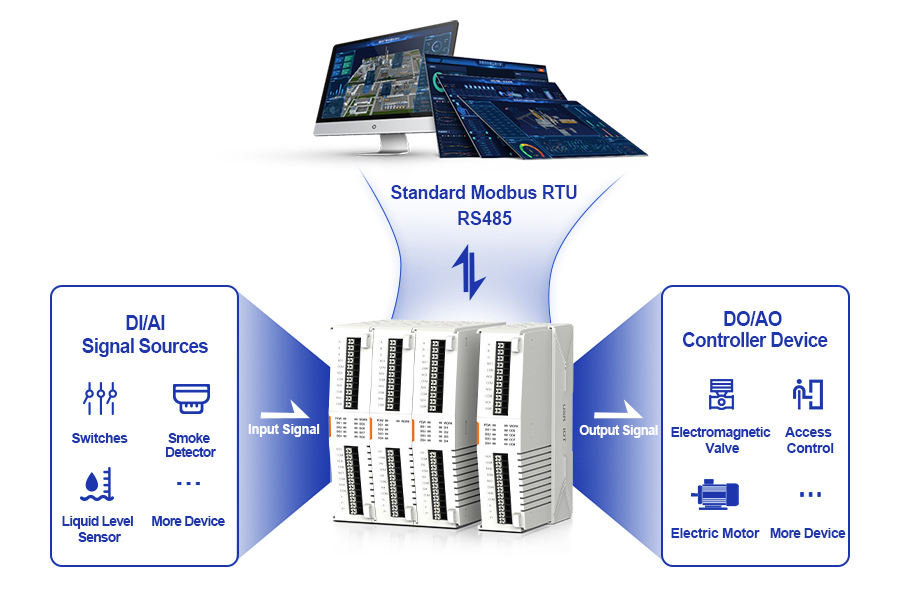

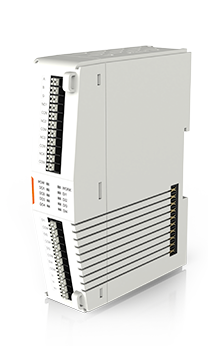

Obsługa Modbus RTU Modułowy kontroler USR-IO obsługuje standardowy protokół Modbus RTU do akwizycji danych i sterowania, co sprawia, że integracja z systemami sterowania jest niezwykle prosta. |

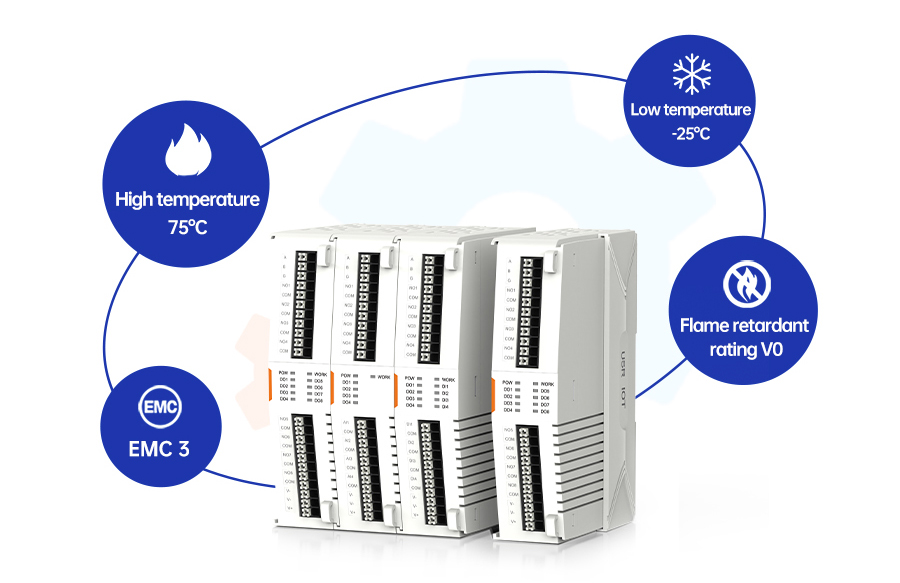

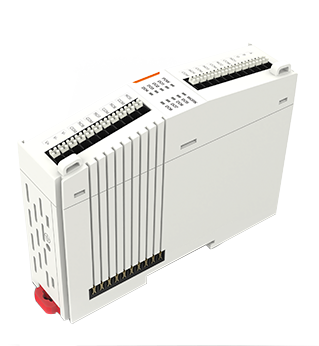

Konstrukcja klasy przemysłowej
|
|
|

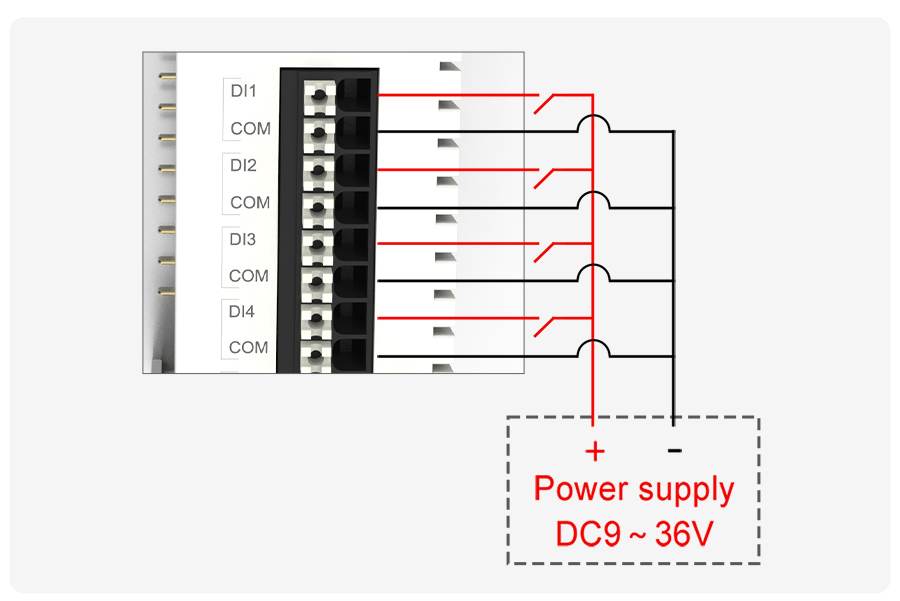

Styki bezpotencjałowe dla wejść cyfrowych (DI) W przypadku urządzeń ze stykami bezpotencjałowymi użytkownicy muszą podłączyć zasilanie modułu USR-IO do całego obwodu, aby wykrywać stan urządzeń wejścia/wyjścia (IO), np. w celu wykrywania stanu przełączników, przycisków itp. |

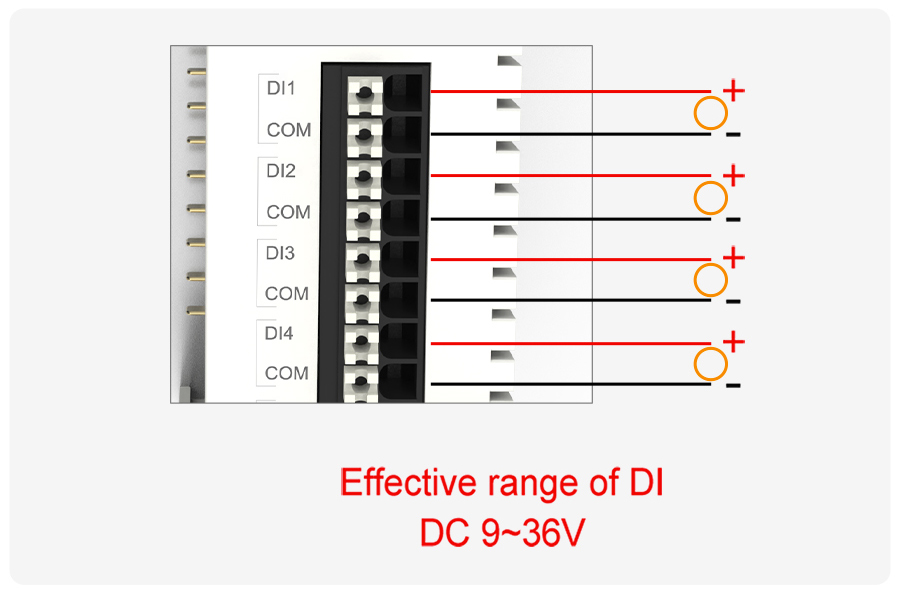

Styki potencjałowe dla wejść cyfrowych (DI) Urządzenia ze stykami potencjałowymi wysyłają sygnały napięciowe, takie jak stany wysokie i niskie, impulsy itp. Urządzenia te posiadają już wewnętrzne źródło zasilania i nie wymagają dodatkowego zasilania. Mogą być bezpośrednio podłączone do zacisków kontrolera USR-IO (np. detektory podczerwieni, czujniki poziomu cieczy, czujniki dymu itp.). Dla kontrolera USR-IO zakres napięcia wejściowego wynosi 9-36V. Jeśli przekroczy ten zakres, stan urządzenia nie będzie mógł zostać poprawnie wykryty. |
|
|

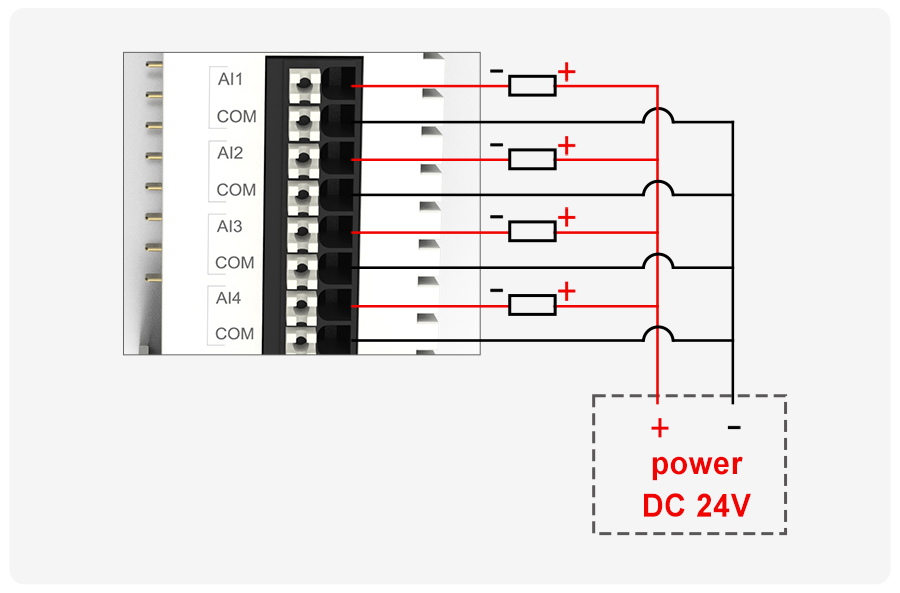

Schemat okablowania dla 2-przewodowego czujnika 4-20mA W przypadku 2-przewodowych czujników 4-20mA sam czujnik posiada tylko 2 zaciski okablowania: zasilanie (+) i sygnał (-). Zaciski te służą zarówno jako zasilanie, jak i kanały transmisji sygnału. W tym scenariuszu połączenie zasilania (+) czujnika z zasilaniem (+) USR-IO oraz sygnału (-) czujnika z interfejsem AI w USR-IO, przy jednoczesnym podłączeniu COM kontrolera USR-IO do bieguna ujemnego zasilania (-), kończy konfigurację. |

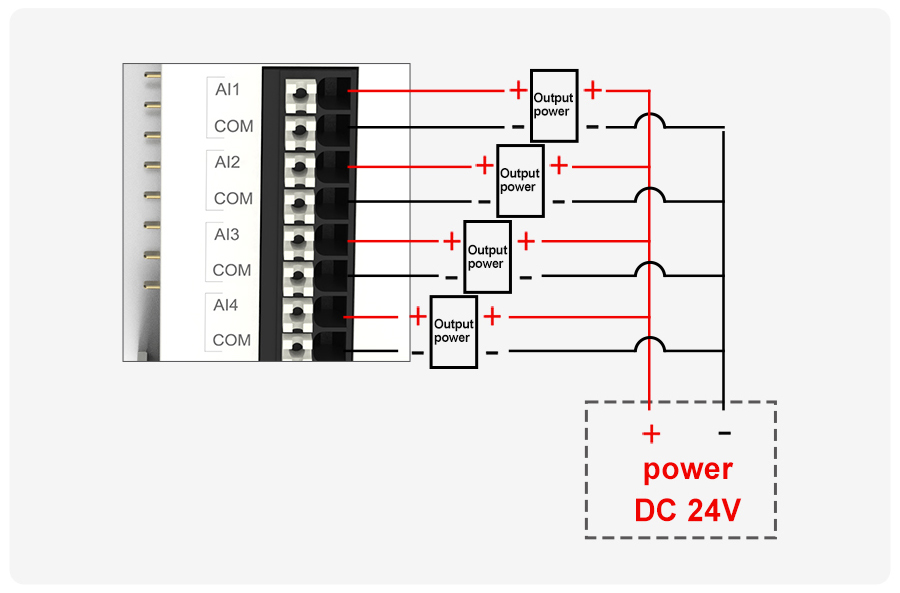

Schemat okablowania dla 4-przewodowego czujnika 4-20mA W przypadku 4-przewodowych czujników 4-20mA, czujnik posiada zaciski służące jako zasilanie i kanały transmisji sygnału. W tym scenariuszu podłączenie zacisku AI do obwodu zasilania umożliwia wykrycie sygnału analogowego. |
|
|

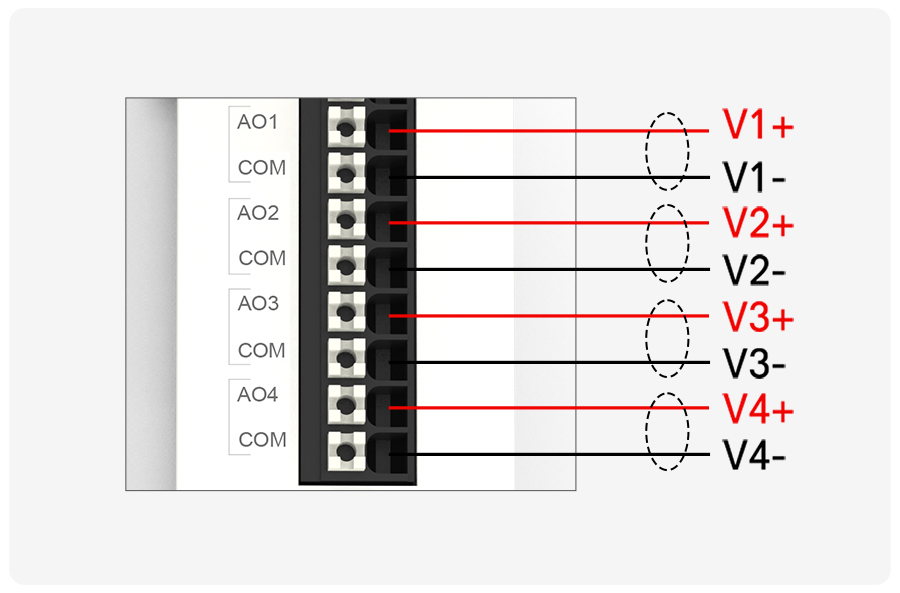

Schemat okablowania dla wyjścia analogowego (0-10V) W pętli wyjścia analogowego (AO) nie ma potrzeby podłączania źródła zasilania. |

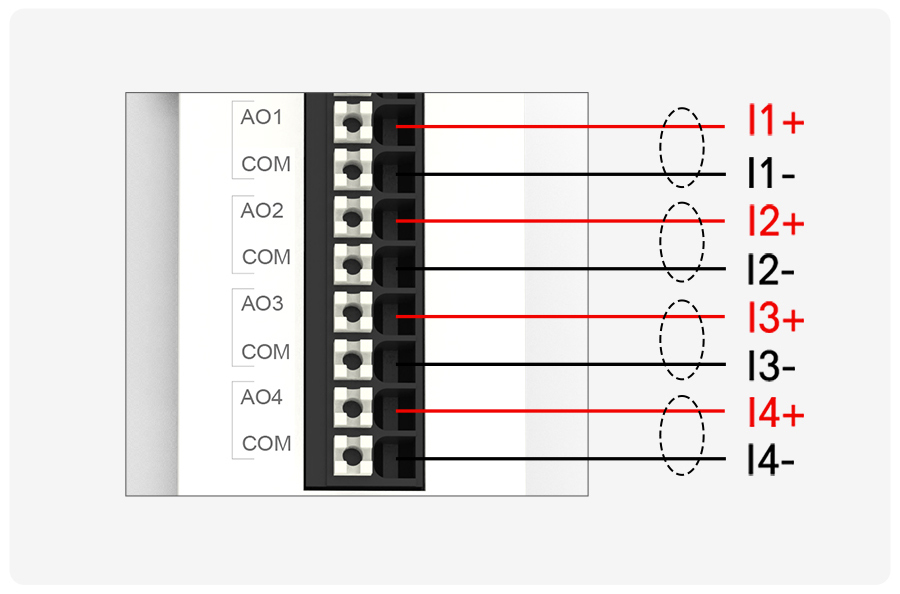

| Schemat okablowania dla wyjścia analogowego (4-20 mA) W pętli wyjścia analogowego (AO) nie ma potrzeby podłączania źródła zasilania. |
|
|

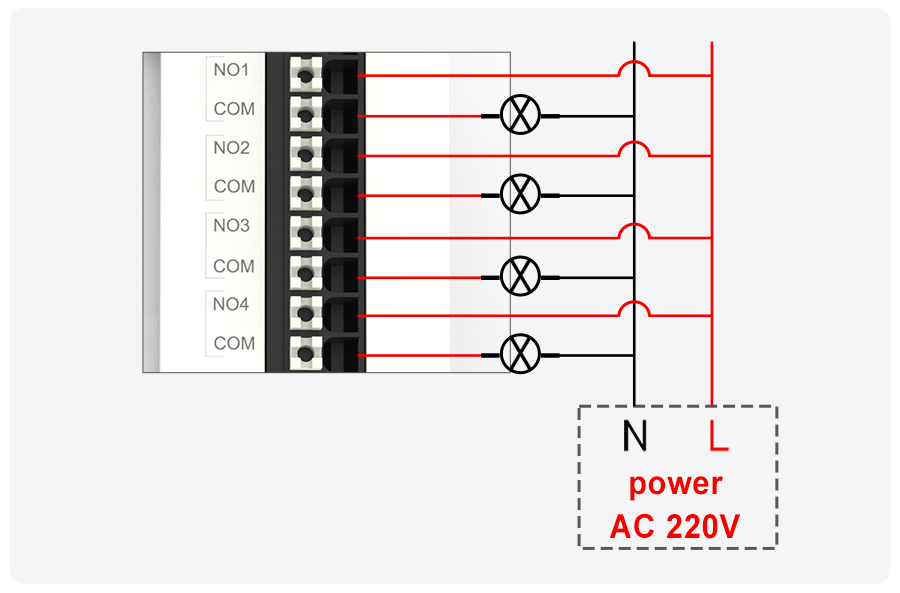

Schemat okablowania dla wyjść cyfrowych (DO) Ma zastosowanie, gdy prąd jest mniejszy niż 3A. W przypadku podłączania obciążeń o dużej mocy należy zastąpić oprawę oświetleniową ze schematu przekaźnikiem lub stycznikiem AC. |

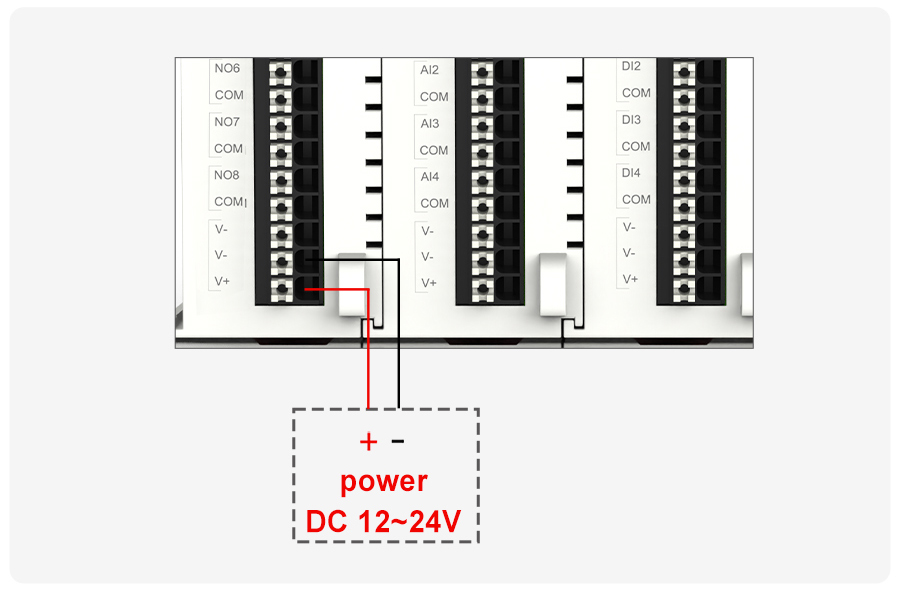

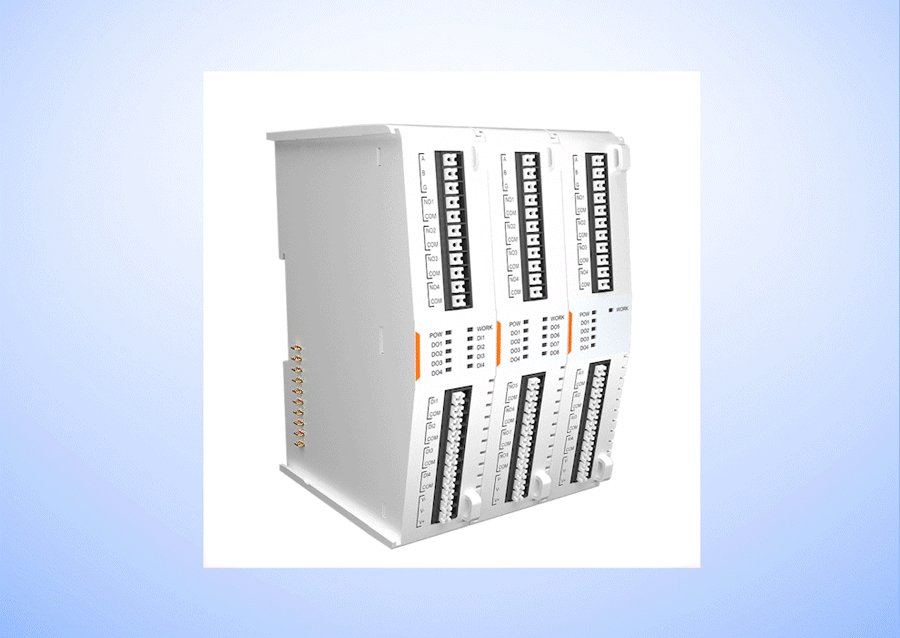

Schemat okablowania dla zasilania W przypadku korzystania z kilku kontrolerów IO połączonych kaskadowo, obsługiwane jest tylko jedno źródło zasilania. Prosimy nie podłączać wielu zasilaczy do wejść zasilania. |
|
|

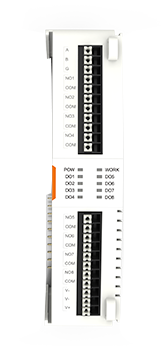

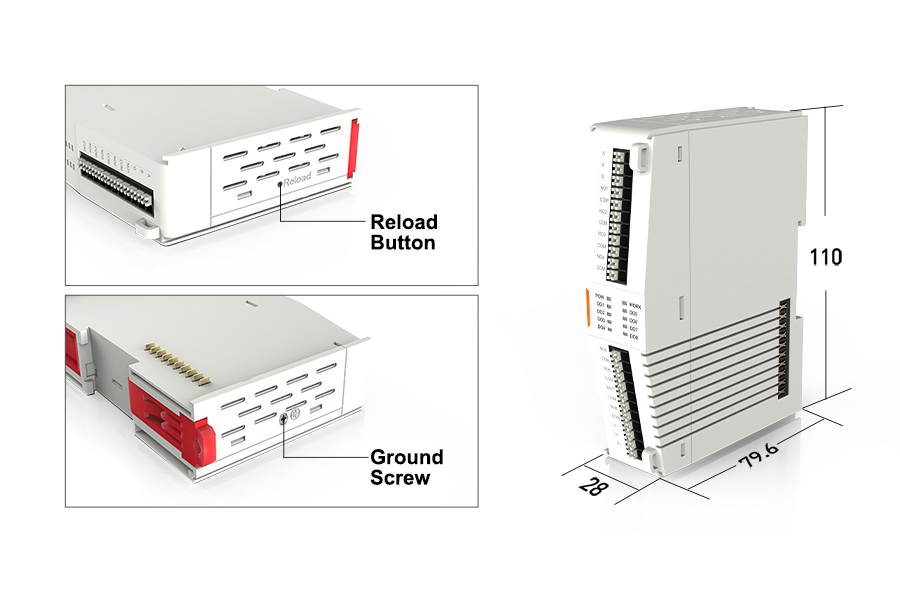

Detale i wymiary Przycisk Reload: Naciśnij i przytrzymaj przez 3~15 sekund, aby zresetować urządzenie do ustawień fabrycznych. * Wymiary: 79.6 * 28 * 110 mm |

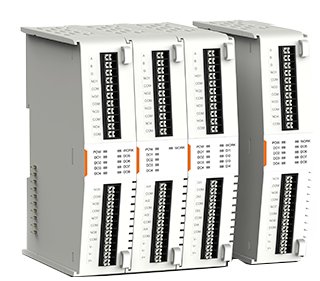

Używane w połączeniu z M100/M300 Moduł USR-IO może być używany z bramkami M100 lub M300 firmy PUSR, co umożliwia zdalne sterowanie urządzeniami IO. Ponadto śrubokręty i inne narzędzia nie są wymagane do żadnej części instalacji sprzętowej, co może skrócić czas potrzebny na montaż i demontaż. USR-M100 USR-M300 |
|
|
Beznarzędziowe okablowanie
Modułowy kontroler USR-IO wykorzystuje wtykowe sprężynowe bloki zaciskowe (typu push-in), co czyni proces okablowania znacznie wygodniejszym. |

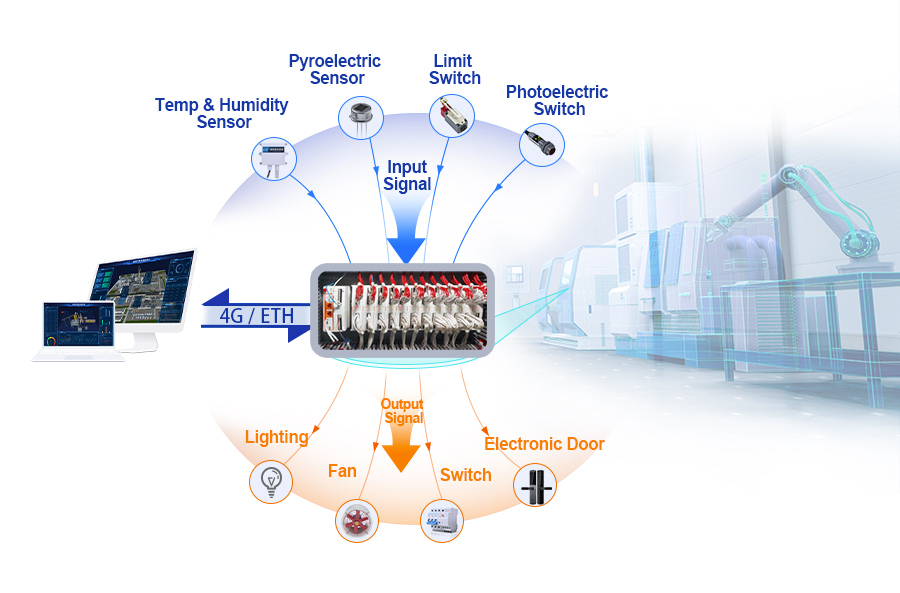

Transformacja zautomatyzowanych linii produkcyjnych Integracja kontrolera IO z urządzeniami zautomatyzowanej linii produkcyjnej, gromadzenie danych i sterowanie akcjami urządzeń przez RS485, skutecznie zmniejsza koszty pracy i umożliwia bezzałogowy nadzór nad linią produkcyjną. |
|
|

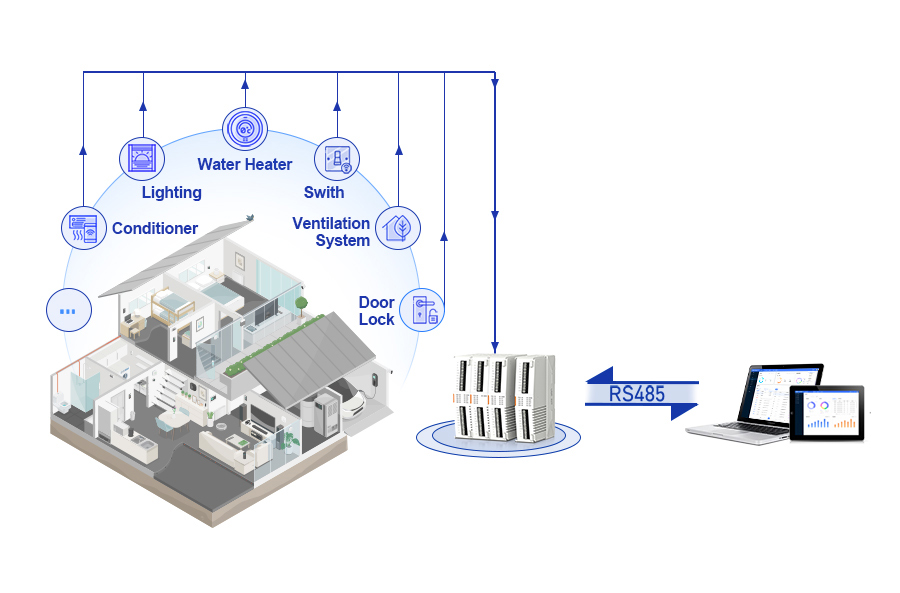

Zastosowanie w inteligentnym domu Podłączenie podgrzewacza wody, systemu kontroli dostępu, rolet z napędem, opraw oświetleniowych oraz innych urządzeń do kontrolera IO, a także zintegrowanie ich z hostem sterującym poprzez RS485 Modbus RTU, umożliwia inteligentną automatyzację i nadzór nad domem. |

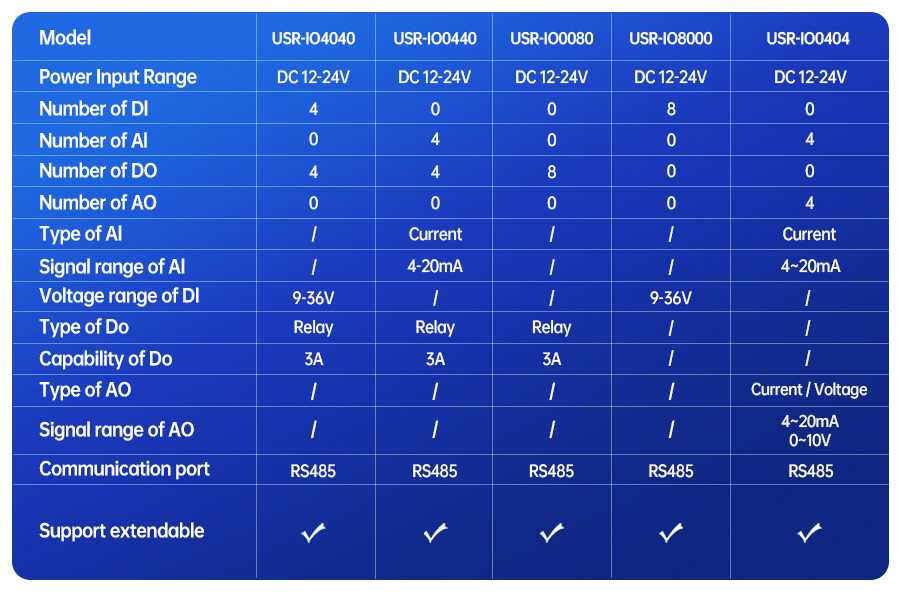

| Parametr | Opis / Wartość |
|---|---|
| Interfejs | |
| RS485 | Domyślnie: 9600, NONE, 8, 1 Opcje prędkości: 4800, 9600, 115200, 230400 Bity parzystości: NONE, EVEN, ODD Bity danych: 8 Bity stopu: 1, 2 |
| Specyfikacja Fizyczna | |
| Wymiary | 79.6 * 58 * 110 (mm) |
| Instalacja | Montaż na szynie DIN oraz montaż panelowy |
| Wskaźniki statusu LED | |
| POW | Świeci światłem ciągłym: Zasilanie jest prawidłowe Zgaszony: Brak zasilania lub nieprawidłowe zasilanie |
| WORK | Miga: Zasilanie włączone, urządzenie gotowe. System uruchomiony i działa |
| DO | Świeci światłem ciągłym: Wyjście kanału jest aktywowane |
| DI | Świeci światłem ciągłym: Sygnał wejściowy kanału jest aktywowany |
| Zasilanie i Zabezpieczenia | |
| Zasilanie (Gniazdo 2-pin) | DC: 12-24V |
| Ochrona EMC | Poziom 3, IEC 61000 |
| Watchdog | Sprzętowy i programowy watchdog |
| Klasa trudnopalności | V0, palenie na części pionowej ustaje w ciągu 10 sekund, dopuszczalne krople nietlącego się tworzywa |
| Środowisko pracy | |
| Temperatura robocza | -25°C ~ +75°C |
| Temperatura przechowywania | -40°C ~ +105°C |
| Wilgotność robocza | 5% ~ 95% (bez kondensacji) |
| Interfejsy I/O (Wejścia / Wyjścia) | |
| DI (Wejścia cyfrowe) | Cyfrowe wejście optoizolowane (0-2 V wykrywane jako stan niski, 9-36 V wykrywane jako stan wysoki) |
| AI (Wejścia analogowe) | Wejście analogowe 4-20mA |
| DO (Wyjścia cyfrowe) | Przekaźniki, wytrzymałość 100 000 operacji. Obciążalność styków DC @R (obciążenie rezystancyjne) 3A / 30V DC. Obciążalność styków AC @R (obciążenie rezystancyjne) 3A / 250V AC, NO |
| AO (Wyjścia analogowe) | Wyjście analogowe: napięciowe: 0-10V, prądowe: 4-20mA |
| Modbus | |
| Adres urządzenia | Zakres: 1~255 Domyślnie: 1 |
|
