Przekaźnik z układem czasowym 0-99s lub 0-99minut
Czas wysyłki: 24 godziny
Koszt wysyłki: od 11,99 zł
Numer katalogowy: BTE-771
Stan magazynowy:
Stan produktu: Nowy
- Opis produktu
- Recenzje produktu (0)

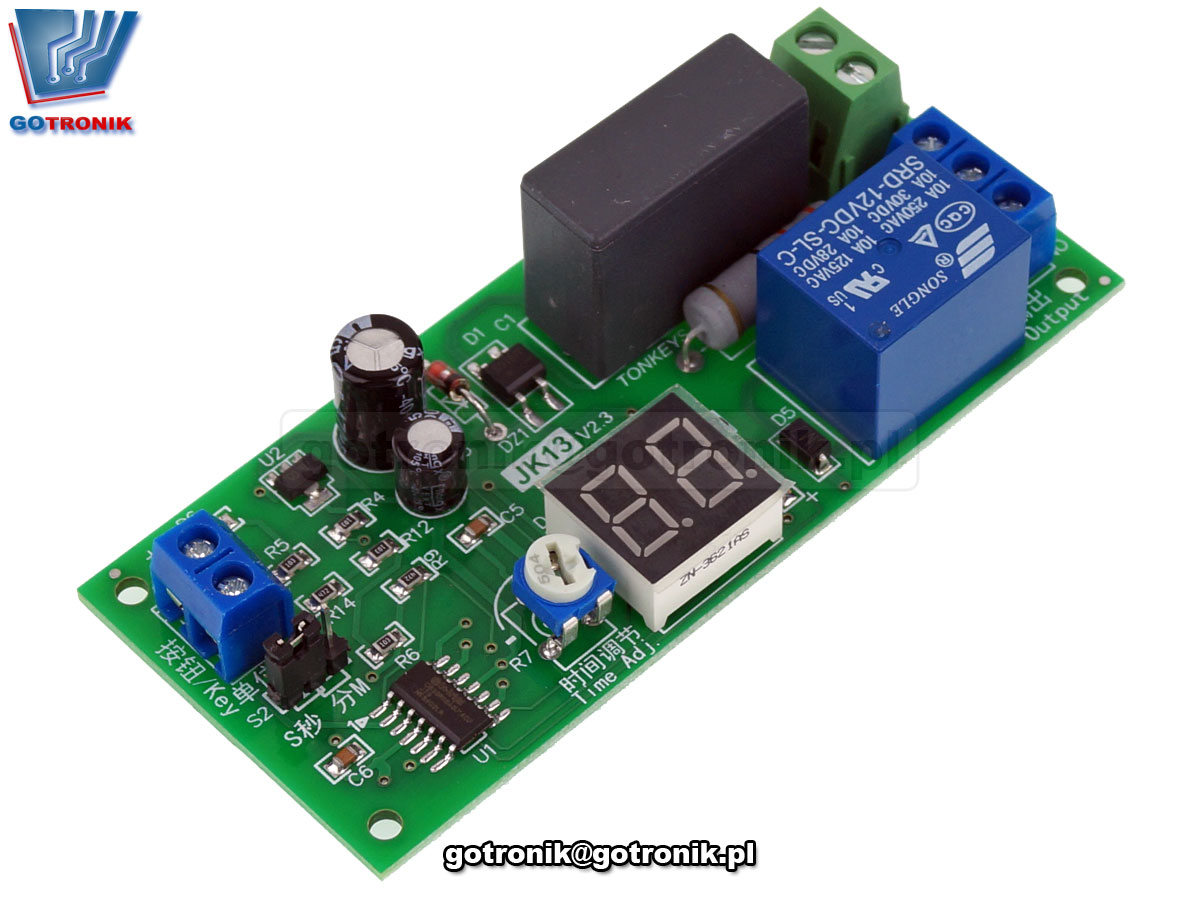

Przekaźnik z układem czasowym
Moduł z przekaźnikiem wyposażonym w układ czasowy realizujący funkcję opóźnionego włączenia lub wyłączenia. Moduł przekaźnika z opóźnieniem jest zasilany bezpośrednio z napięcia sieciowego AC. Dlatego nie jest wymagany dodatkowy zasilacz. Sercem układu jest mikroprocesor, który steruje działaniem przekaźnika. Obsługa modułu przekaźnika jest dość prosta. Wystarczy przy pomocy potencjometra wyregulować czas opóźnienia. Na wyświetlaczu LED widoczna jest wartość opóźnienia w sekundach lub minutach. Rozpoczęcie odliczania następuje poprzez opcjonalny przycisk, który przykręcamy przewodami do złącza KEY. W momencie rozpoczęcia odliczania włączony zostaje przekaźnik. Po zakończonym odliczaniu zostaje wyłączony. Dzięki zastosowaniu przekaźnika przełączalnego moduł może realizować funkcję opóźnionego WŁĄCZENIA lub WYŁĄCZENIA - w zależności od sposobu podłączenia sterowanego urządzenia elektrycznego.
Przykładowe zastosowania: włączenie światła na podwórku lub korytarzu na określony okres czasu, czasowe włączanie lub wyłączanie, układy opóźnienia, programator czasowy, timer, stoper, opóźniony wyłącznik, opóźniony włącznik,
Przykładowe zastosowania: włączenie światła na podwórku lub korytarzu na określony okres czasu, czasowe włączanie lub wyłączanie, układy opóźnienia, programator czasowy, timer, stoper, opóźniony wyłącznik, opóźniony włącznik,
dane techniczne:
- moduł JK13: moduł przekaźnika z mikroprocesorowym układem opóźnienia
- napięcie zasilania: AC 110V - 250V
- wyświetlacz LED - licznik czasu w sekundach lub minutach
- potencjometr do płynnej regulacji czasu opóźnienia
- regulacja czasu opóźnienia timera czasowego - 2 zakresy wybierane zworką:
► 0 do 99 sekund
► 0 do 99 minut; 99minut = 1 godzina 39minut (ponad 1,5 godziny) - przekaźnik Songle SRD-12VDC-SL-C
- maksymalne obciążenie styków przekaźnika: 10A/250V AC
w praktyce jeśli do wyjścia podłączymy urządzenie elektryczne zasilane napięciem 230V to jego moc maksymalna nie może przekraczać 2300W. - dwa obwody wyjściowe przekaźnika (przekaźnik przełączalny):
► NC - normal close - obwód normalnie zamknięty
► NO - normal open - obwód normalnie otwarty - długa żywotność przekaźnika ok.100000 przełączeń
- złącze wyjściowe przekaźnika: gniazdo terminal block ARK-3 do przykręcenia przewodów
- złącze KEY - do przycisku: gniazdo terminal block ARK-2 do przykręcenia przewodów
- diody LED sygnalizujące stan pracy modułu:
► zielna dioda LED - sygnalizacja pracy przekaźnika - płytka drukowana dwustronna z metalizacją otworów
- otwory montażowe do przykręcenia płytki
- wymiary: 40mm x 90mm
karta katalogowa przekaźników SONGLE SRD-XXVDC-SL-X
sposób podłączenia i użytkowania:
Uwaga ostrzeżenie: moduł zasilany jest bezpośrednio z sieci energetycznej napięciem przemiennym AC z zakresu od 100 do 250V. Jest to wysokie napięcie zagrażające ludzkiemu życiu. W związku z tym na niektórych elementach może pojawić się wysokie napięcie. Moduł przeznaczony jest do umieszczenia w obudowie lub zabudowaniu tak aby nie doszło do przypadkowego porażenia prądem. Moduł przeznaczony jest tylko do użytkowników mających doświadczenie z układami elektrycznymi. W trakcie połączania i eksploatacji należy zachować szczególną ostrożność.
Opis złącz:
► Input 100-250V: złącze do przykręcenia przewodów zasilających; L -przewód fazowy, N - przewód neutralny
► Output: wyjście złącz przekaźnika; L - faza; NC - normal close - obwód normalnie zamknięty; NO - normal open - obwód normalnie otwarty
► wyświetlacz LED: wskazuje wartość pozostałego czasu do odłączenia
► potencjometr 500k Time adj. do regulacji czasu opóźnionego przełączenia przekaźnika. Można go odlutować i na przewodach przenieść w dogodne miejsce
► przełącznik typu Jumper zworka do wyboru jednostki czasu opóźnienia: S - sekundy, M - minuty
► KEY - złącze śrubowe do przykręcenia przewodów wyzwalających układ czasowy - polecamy zastosować przycisk lub przełącznik chwilowy - monostabilny
Podłączenie urządzenia którego pracą sterujemy:
L - wyjście przewodu neutralnego
NC - wyjście normalnie zamknięte. Gdy przekaźnik jest wyłączony (nie świeci się dioda zielona) na tym wyjściu jest faza L. W momencie uruchomienia przekaźnika zapasa się dioda zielona LED i układ elektryczny NC jest rozwierany (przerywany) i podłączone urządzenie elektryczne jest wyłączane. Po zakończonym odliczaniu układ NC ponownie jest zwierany i na urządzenie elektryczne powraca zasilanie.
NO - wyjście normalnie otwarte. Gdy przekaźnik jest wyłączony (nie świeci się dioda zielona) na tym wyjściu nie ma żadnego napięcia. W momencie uruchomienia przekaźnika zapasa się dioda zielona LED i układ elektryczny NO jest zwierany (łączony) i na tym wyjściu pojawia się faza zasilająca L. Podłączone urządzenie elektryczne do tego styku jest włączane. Po zakończonym odliczaniu układ NO ponownie jest rozwierany i urządzenie elektryczne wyłącza się.
jak widać z powyższego opisu podłączenia można realizować funkcję czasowego włączenia lub wyłączenia.
zdjęcia:
