Moduł pomiarowy napięcia 7 kanałowy
RS485 MODBUS RTU PLC

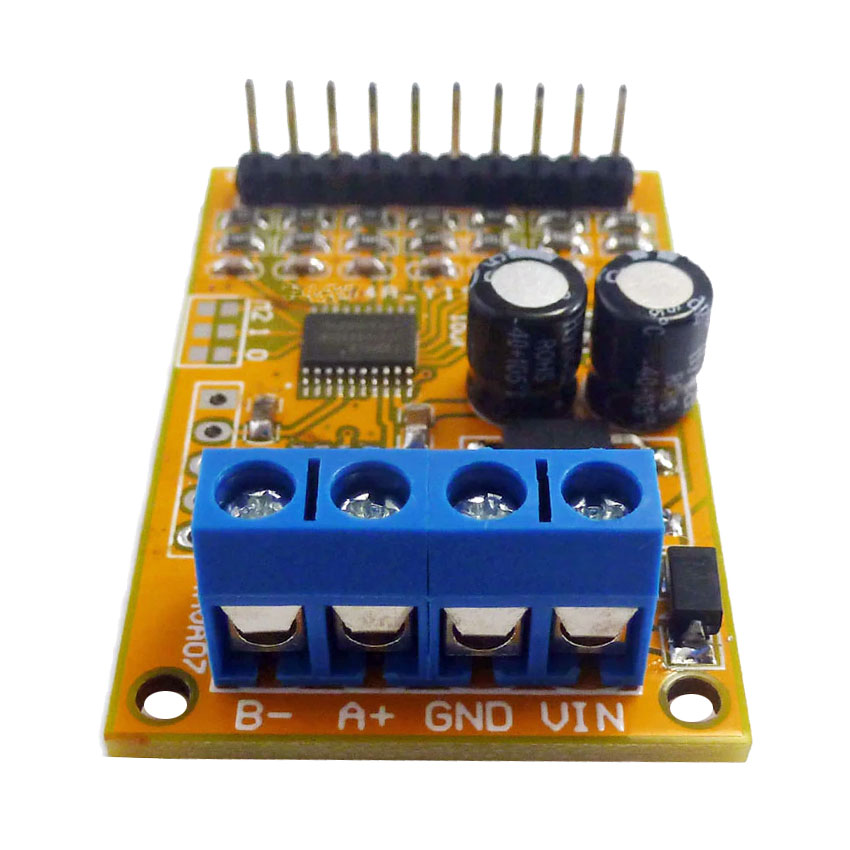

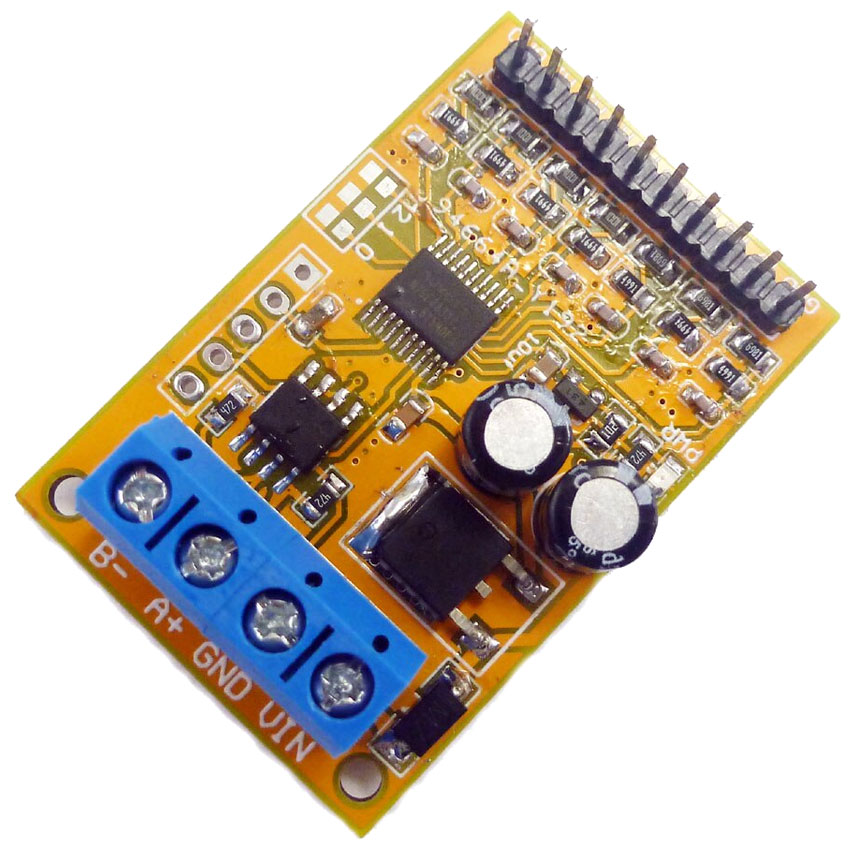

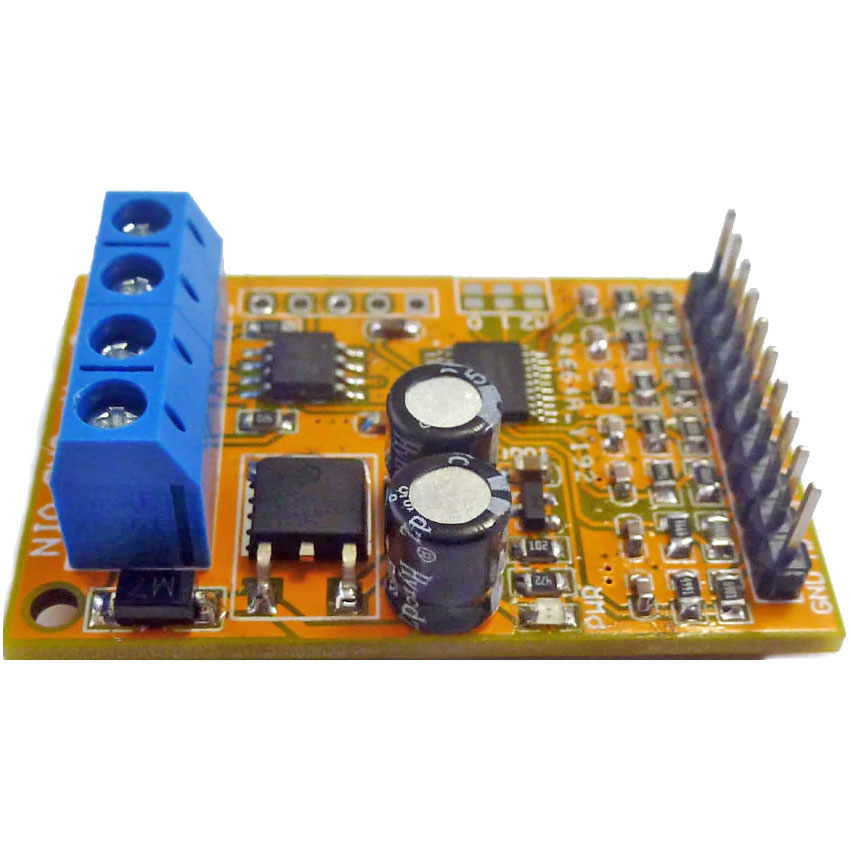

Moduł pomiarowy napięcia 7 kanałowy RS485 MODBUS RTU PLC BTE-293
Karta akwizycji do pomiaru napięcia z protokołem komunikacyjnym MODBSU RTU za interfejsu szeregowego RS485. Napięcie zasilania wynosi od 8V do 25V DC. Układ posiada wejścia pomiarowe o zakresie od 0 do 5V (wejścia A1 do A4) i od 0 do 10V (wejścia A5 do A7). Minimalne obciążenie na każdym kanale musi wynosić minimum 1mA do prawidłowego pomiaru napięcia. Układ nie nadaje się do pomiaru napięcia wejść/wyjść mikrokontrolerów. Wysoka dokładność pomiaru napięcia wynosząca do 1% umożliwia wykorzystanie modułu do pomiaru napięć w szerokim zakresie zastosowania. W trybie MODBUS możliwa jest obsługa do 247 modułów połączonych ze sobą równolegle. Układ odniesienia o wysokiej precyzji wynoszącej nawet 0,5%. ID urządzenia nadawane jest przez polecenia MODBUS.

Moduł pomiarowy napięcia 7 kanałowy RS485 MODBUS RTU PLC BTE-293Moduł pomiarowy napięcia 7 kanałowy RS485 MODBUS RTU PLC BTE-293Moduł pomiarowy napięcia 7 kanałowy RS485 MODBUS RTU PLC BTE-293

Karta akwizycji do pomiaru napięcia  RS485 MODBUS RTU PLC
Karty akwizycji danych DAQ - Data Acquisition


dane techniczne:
  • 7 kanałowy moduł do pomiaru napięcia
  • napięcie zasilania: 8 – 25V DC
  • prąd roboczy: 10 – 15mA
  • interfejs RS485
  • obsługa poleceń MODBUS RTU 03 06
  • zakres pomiaru napięcia:
    ► wejścia A1 – A4 kanały pomiaru napięcia: 0V do 5V
    ► wejścia A5 – A7 kanały pomiaru napięcia: 0V do 10V
    minimalne obciążenie na każdym kanale musi wynosić minimum 1mA w przeciwnym razie pomiar będzie niemożliwy
    (układ nie nadaje się do pomiaru napięcia IO MCU)
  • dokładność pomiaru napięcia: 1%
  • możliwość kalibracji
  • polecenia MODBUS mogą być wysyłane szeregowo HyperTerminal (asystent szeregowy) lub PLC Enter
  • w trybie poleceń MODBUS można obsługiwać do 247 modułów (ID modułu ustawiane jest poprzez komendy)
    przy zastosowaniu boczników możliwe jest wykonanie pomiaru prądu (przekształcenie na podstawie prawa Ohma)

zastosowania:
► wielokanałowy pomiar napięcia
► miernik pętli prądowej 4-20mA/0-20mA - po modyfikacji
► napięcie analogowe akwizycja
► automatyczne przemysł PLC
► inteligentny dom, automatyka domowa
► system identyfikacji
► RS485 zdalny monitoring
► multimetr woltomierz zbieranie i akwizycja danych pomiarowych



  • opis wyprowadzeń:
