Sterownik PWM 12-48V 30A + panel sterujący
sterownik pwm regulator współczynnika wypełnienia dc moduł 1000W BTE-522

Moduł sterownika regulatora PWM wykorzystuje się do regulacji mocy odbiorników napięcia stałego. Czyli jeśli mamy urządzenie zasilane stałym napięciem DC np. grzałka, żarówka, dioda LED mocy, silnik  bezszczotkowy DC typu BDCM to poprzez zmianę współczynnika wypełnienia przebiegu wyjściowego możemy regulować moc tego urządzenia. Sterowanie współczynnikiem PWM ma bardzo wiele zalet - jedną z nich jest duża sprawność czyli małe straty energii na regulatorze.

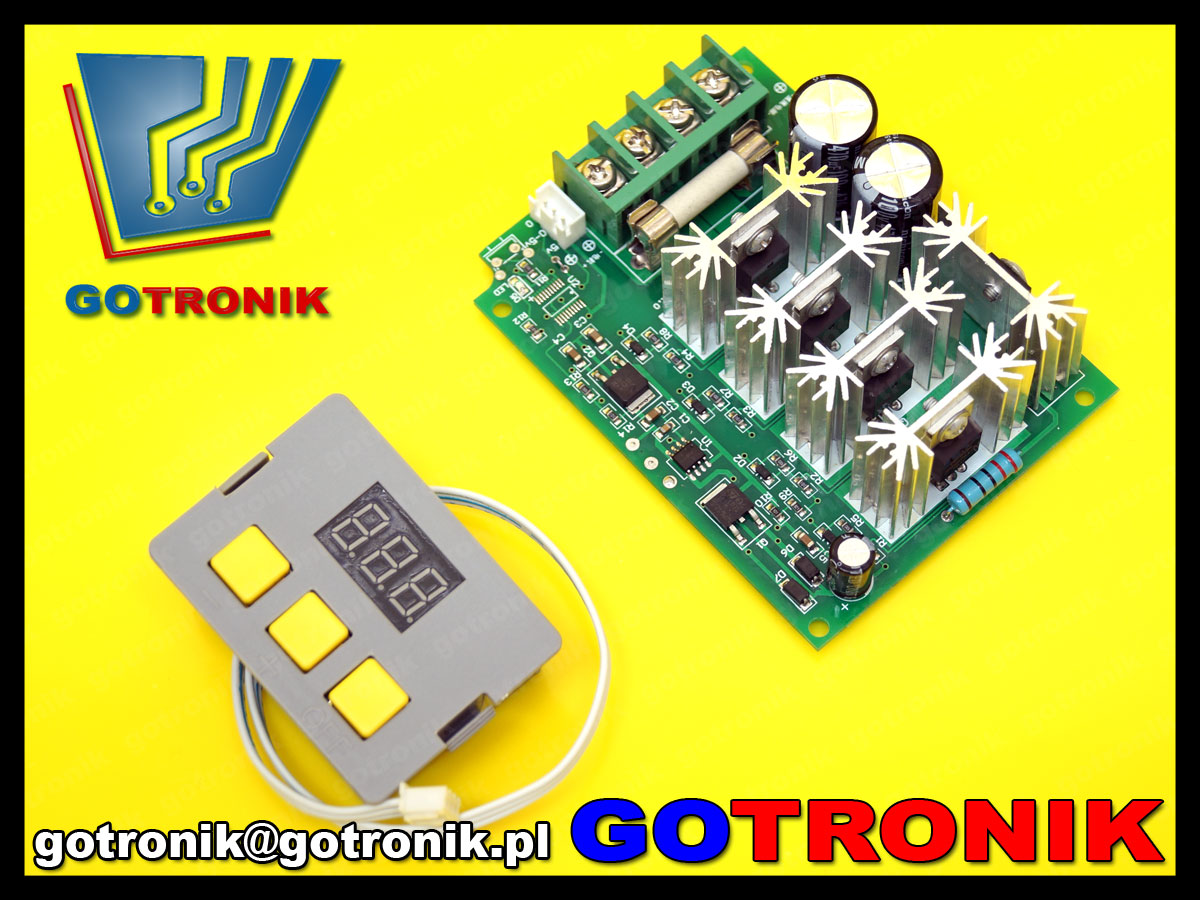

Całe urządzenie skłąda się z modułu regulatora PWM, oraz zewnętrznego panelu sterującego wartością współczynnika wypełnienia.

sterownik pwm regulator współczynnika wypełnienia dc moduł 1000W BTE-522sterownik pwm regulator współczynnika wypełnienia dc moduł 1000W BTE-522sterownik pwm regulator współczynnika wypełnienia dc moduł 1000W BTE-522

parametry techniczne:
  • sterownik regulator PWM
  • 4 tranzystory mocy
  • zakres napięcia wejściowego: od 12 do 48V dc
  • maksymalny prąd: 30A
  • regulacja współczynnika wypełnienia PWM: 0-100%
  • maksymalna moc wyjściowa: 1000W = 1kW
    przy napięciu wyjściowym 48V
  • płynna regulacja współczynnika przy cyfrowa przyciskami (+) i (-)
  • cyfrowy wyświetlacz LED w zewnętrznym panelu sterującym
  • częstotliwość: 15kHz
  • zacisk wejściowy DC + / -
  • zacisk wyjściowy MOTOR + / -
  • potencjometr na przewodach
  • panel sterujący na przewodzie
  • zaciski typu terminal block do przykręcenia przewodów wejściowych i wyjściowych
  • wymiary płytki drukowanej sterownika: 100 x 75 x 35mm
  • wymiary panelu sterującego: 55 x 40 x 24mm
Podłączenie instalacja modułu sterownika PWM jest bardzo prosta. Włącza się sterownik pomiędzy źródło napięcia stałego (zasilania) a odbiornik (urządzenie którym będziemy sterowali mocą). Do zacisków sterownika opisanych jako POWER podłączamy przewody zachowując oczywiście odpowiednią polaryzację. Na wyjściu sterownika opisanym jako MOTOR przykręcamy przewody urządzenia także zachowując poprawną polaryzację. I gotowe. Sterownik działa.

sterownik pwm regulator współczynnika wypełnienia dc moduł 1000W BTE-522sterownik pwm regulator współczynnika wypełnienia dc moduł 1000W BTE-522sterownik pwm regulator współczynnika wypełnienia dc moduł 1000W BTE-522

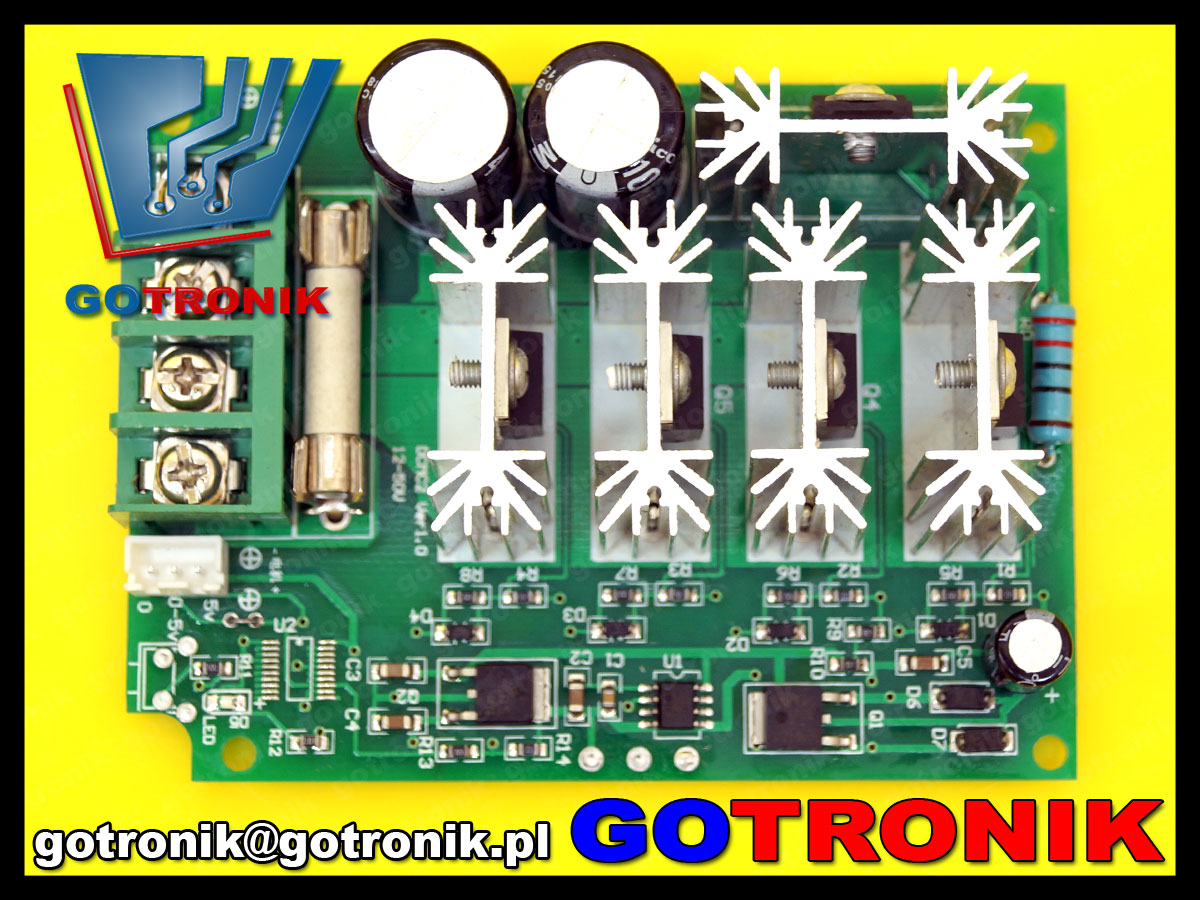

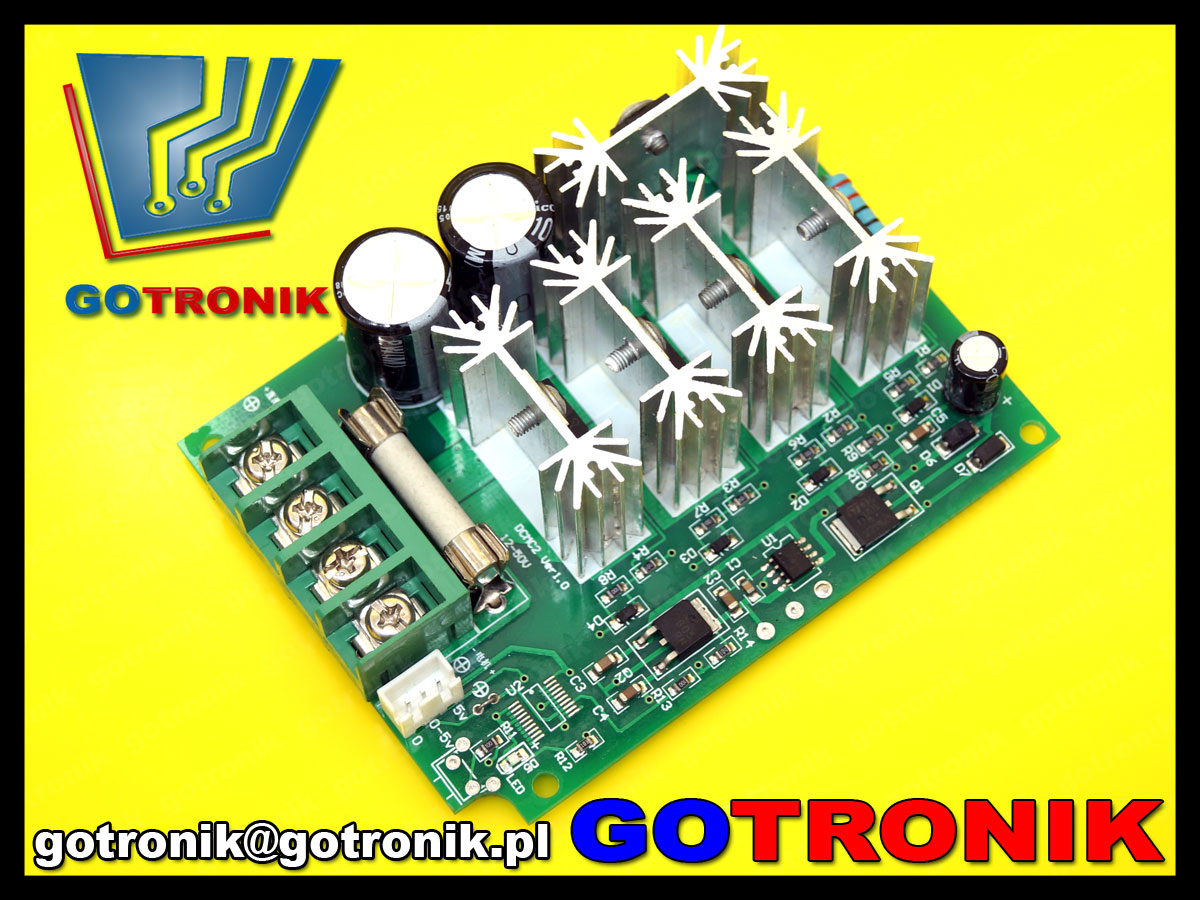

zdjęcia:
sterownik pwm regulator współczynnika wypełnienia dc moduł 1000W BTE-522
sterownik pwm regulator współczynnika wypełnienia dc moduł 1000W BTE-522
sterownik pwm regulator współczynnika wypełnienia dc moduł 1000W BTE-522
sterownik pwm regulator współczynnika wypełnienia dc moduł 1000W BTE-522
sterownik pwm regulator współczynnika wypełnienia dc moduł 1000W BTE-522
sterownik pwm regulator współczynnika wypełnienia dc moduł 1000W BTE-522
