Zasilacz regulowany 0-30V
* ZESTAW DO SAMODZIELNEGO MONTAŻU *
bte-089 moduł zasilacza regulowanego 0-30V 2mA-3A Continuously Adjustable DC Regulated Power Supply DIY Kit Short Circuit Current Limiting Protection

Zestaw do samodzielnego montażu umożliwiający zbudowanie modułu zasilacza liniowego z regulowanym napięcie od 0V do 30V. Mamy także możliwośc regulacji ograniczenia wartości prądu wyjściowego w przedziale od 2mA do 3A. Regulacji wartości napiecia wyjściowego i prądu dokonuje się płynnie za pomocą potencjometrów. Na wejściu mamy 4 diody prostownicze w układzie Greatz'a i do zacisków wejściowych możemy dołączyć zarówno napięcie zmienne AC lub stałe DC nie zwracając uwagi na odpowiednią polaryzację.  W celu osiągnięcia pełnych parametrów zasilacza konieczne jest dokupienie i przykręcenie radiatora do wyjściowych tranzystorów mocy by odprowadzać ciepło.


parametry zasilacza:
  • liniowy stabilizator napięcia
  • mostek prostowniczy - 4 diody prostownicze w układzie Greatz'a
  • możliwość zasilania napięciem stałym DC lub zmiennym AC
  • maksymalne napięcie wejściowe : 24V
  • regulowane napięcie wyjściowe: od 0V do 30V
  • regulacja ograniczenia prądowego: od 2mA do 3A
  • maksymalny prąd wyjściowy: 3A
  • wymiary płytki drukowanej: 84x84 mm


bte-089 moduł zasilacza regulowanego 0-30V 2mA-3A Continuously Adjustable DC Regulated Power Supply DIY Kit Short Circuit Current Limiting Protectionbte-089 moduł zasilacza regulowanego 0-30V 2mA-3A Continuously Adjustable DC Regulated Power Supply DIY Kit Short Circuit Current Limiting Protectionbte-089 moduł zasilacza regulowanego 0-30V 2mA-3A Continuously Adjustable DC Regulated Power Supply DIY Kit Short Circuit Current Limiting Protection



ocena stopnia trudności:
  • płytka dwustronna z metalizacją otworów
  • solder-maska -TAK
  • opis montażowy na płytce drukowanej - TAK
  • schemat ideowy - NIE
  • schemat montażowy - TAK
  • typ montażu: przewlekany THT
  • elementy montowane powierzchniowo SMD: NIE
  • elementy wymagające zachowania polaryzacji: TAK
  • urządzenie po poprawnym zmontowaniu nie wymaga uruchomienia (działa odrazu)

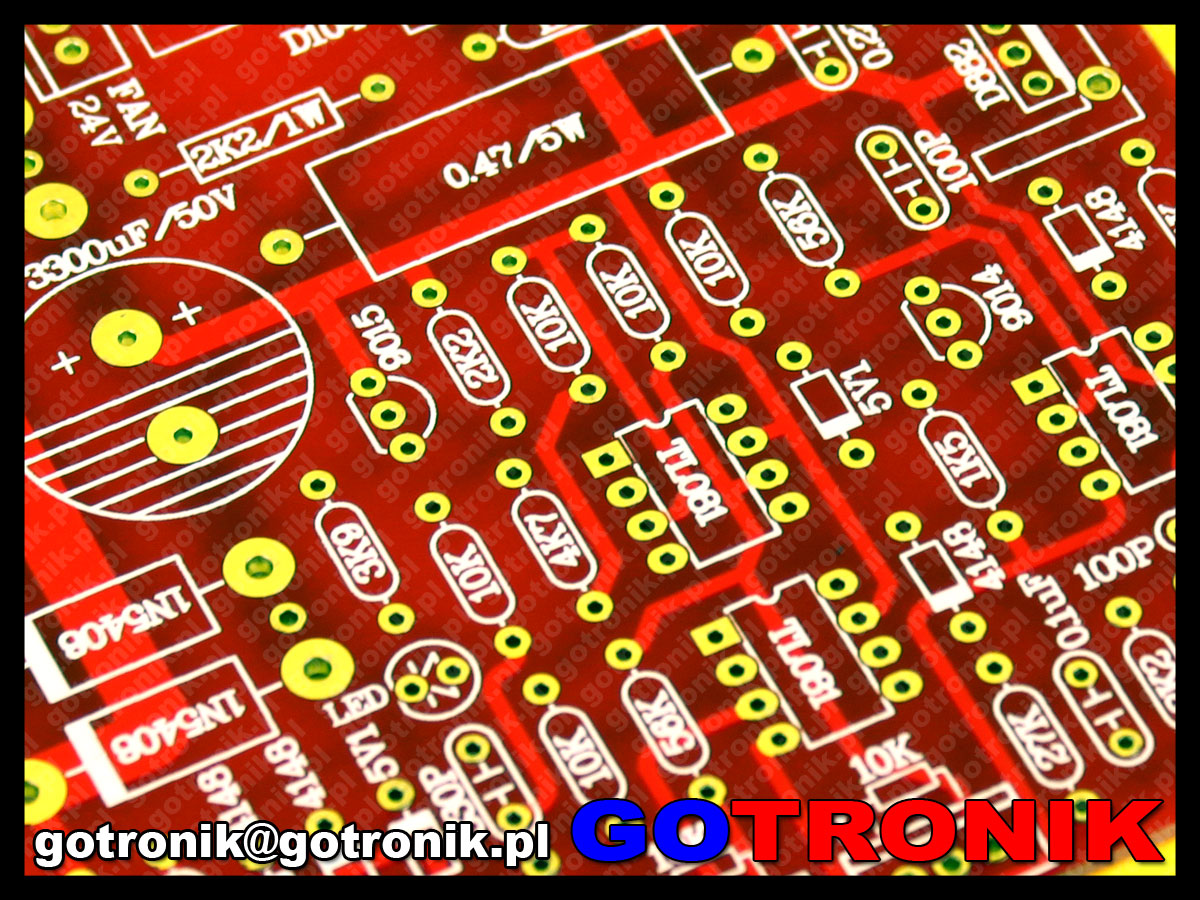

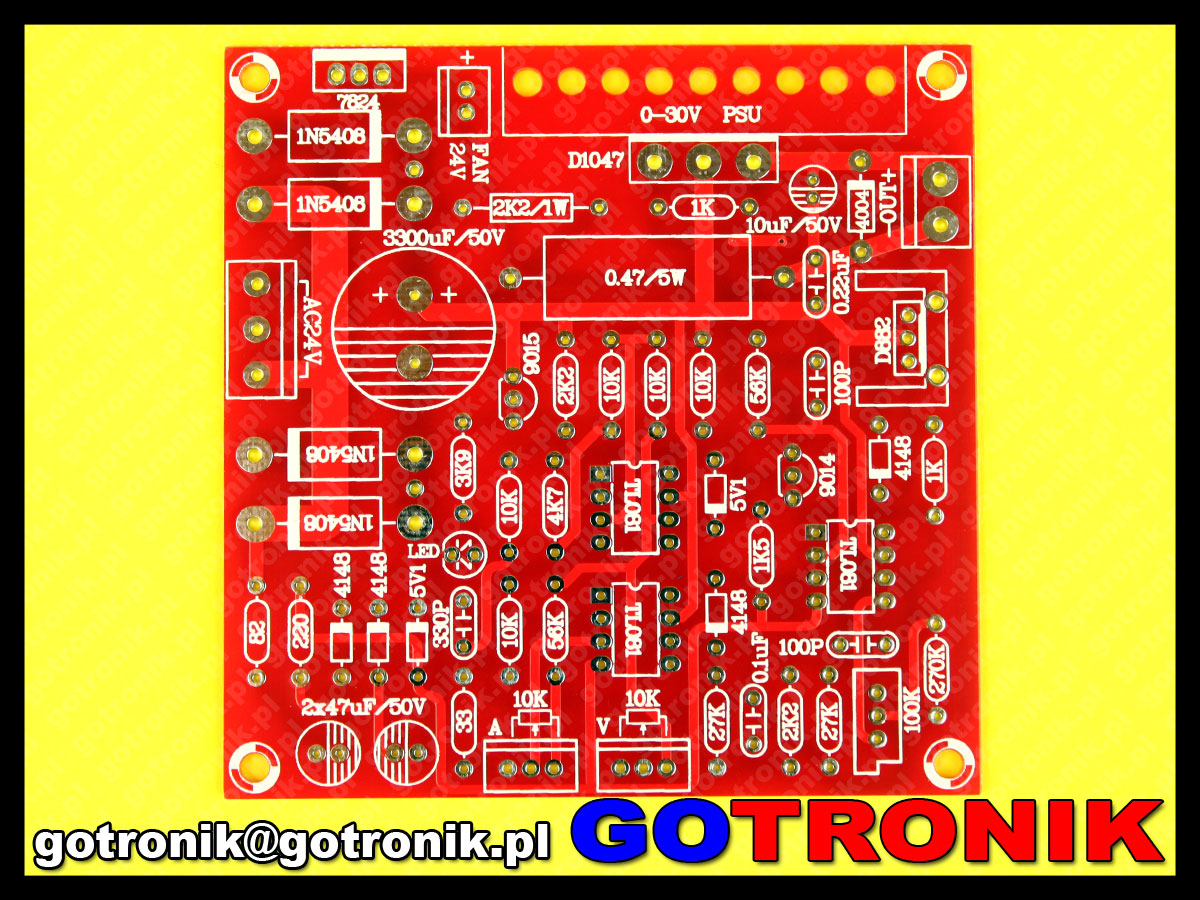

zdjęcia urządzenia po zmontowaniu:

bte-089 moduł zasilacza regulowanego 0-30V 2mA-3A Continuously Adjustable DC Regulated Power Supply DIY Kit Short Circuit Current Limiting Protectionbte-089 moduł zasilacza regulowanego 0-30V 2mA-3A Continuously Adjustable DC Regulated Power Supply DIY Kit Short Circuit Current Limiting Protectionbte-089 moduł zasilacza regulowanego 0-30V 2mA-3A Continuously Adjustable DC Regulated Power Supply DIY Kit Short Circuit Current Limiting Protection
bte-089 moduł zasilacza regulowanego 0-30V 2mA-3A Continuously Adjustable DC Regulated Power Supply DIY Kit Short Circuit Current Limiting Protectionbte-089 moduł zasilacza regulowanego 0-30V 2mA-3A Continuously Adjustable DC Regulated Power Supply DIY Kit Short Circuit Current Limiting Protectionbte-089 moduł zasilacza regulowanego 0-30V 2mA-3A Continuously Adjustable DC Regulated Power Supply DIY Kit Short Circuit Current Limiting Protection

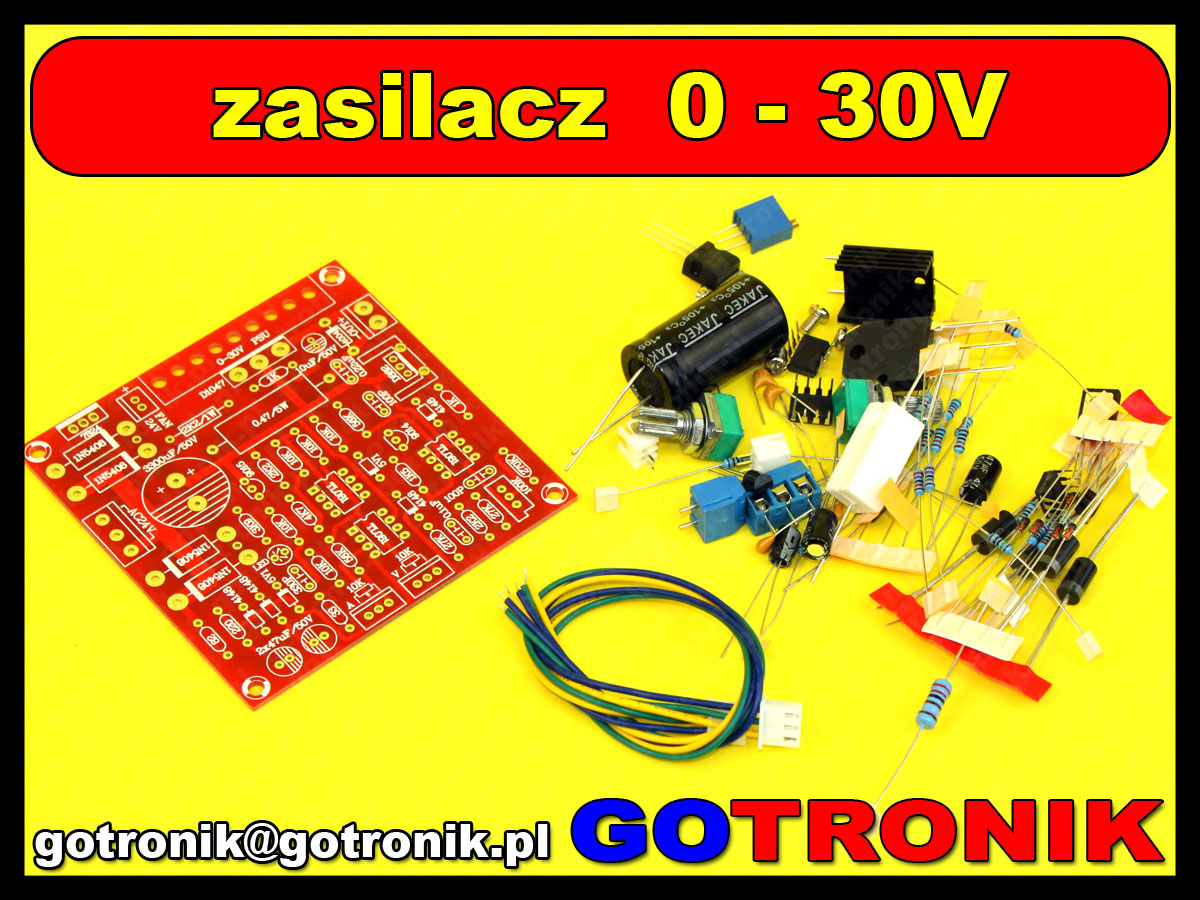

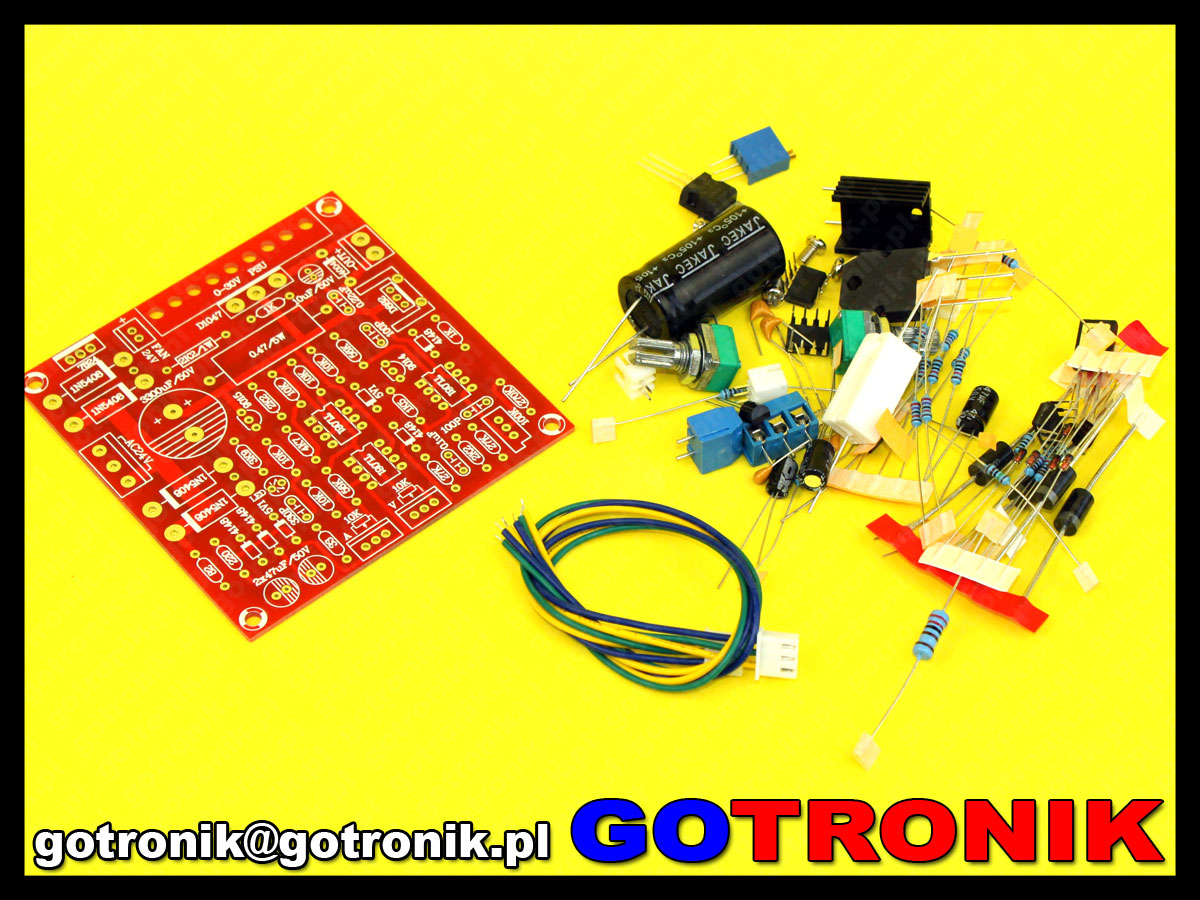

w skład zestawu wchodzi:
  • płytka drukowana PCB
  • wszystkie potrzebne elementy do budowy urządzenia

Jest to zestaw do samodzielnego montażu - polutowania, składający się z płytki drukowanej, oraz kompletu elementów elektronicznych podzespołów. Efekt końcowy - działające urządzenie jest tylko tylko uzależniony od umiejętności osoby montującej i jego doświadczenia. W przypadku gdy urządzenie nie działa itp. nie ma możliwości zwrotu lub wymiany lutowanych elementów. Istnieje tylko możliwość odpłatnej naprawy przez nasz serwis - jednak w przypadku niektórych tańszych zestawów do montażu koszt serwisu będzie przekraczał wartość zestawu.

zdjęcia:

bte-089 moduł zasilacza regulowanego 0-30V 2mA-3A Continuously Adjustable DC Regulated Power Supply DIY Kit Short Circuit Current Limiting Protection
bte-089 moduł zasilacza regulowanego 0-30V 2mA-3A Continuously Adjustable DC Regulated Power Supply DIY Kit Short Circuit Current Limiting Protection
bte-089 moduł zasilacza regulowanego 0-30V 2mA-3A Continuously Adjustable DC Regulated Power Supply DIY Kit Short Circuit Current Limiting Protection
0-30V 2mA-3A Continuously Adjustable DC Regulated Power Supply DIY Kit Short Circuit Current Limiting Protection
